波形弹簧垫圈三维结构设计方案

　　在各类机电设备的螺纹连接副中，波形弹簧垫圈是应用极为广泛的弹性防松元件，其核心作用是在螺栓或螺钉拧紧后，通过自身的弹性变形持续对螺纹副施加轴向预紧力，抵消设备运行过程中因振动、冲击、温度交变产生的螺纹间隙，避免连接松动失效。不同于普通平垫圈仅起增大承压面的作用，也区别于开口弹簧垫圈依靠切口尖角嵌入被连接件实现防松的形式，波形弹簧垫圈依靠周向均匀分布的波浪形曲面结构提供弹性补偿，在同等安装空间下能提供更稳定的轴向弹力，且不会对被连接件表面造成嵌入划伤，更适合对表面防护要求较高、连接空间紧凑的装配场景，常见于精密电子设备、小型机电产品、汽车电子模块、低压电器组件的螺纹连接部位。

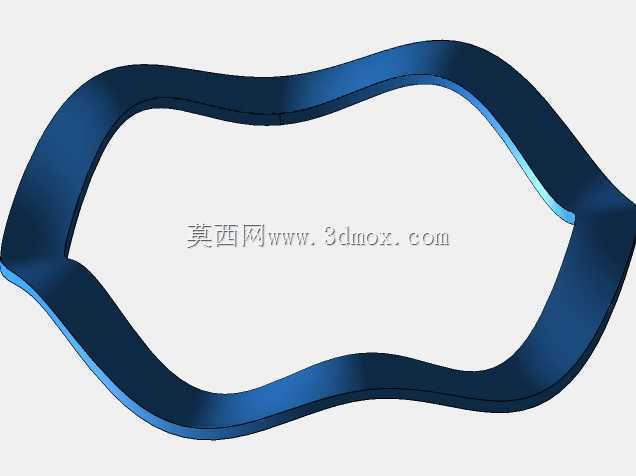

　　从结构设计逻辑来看，这类波形弹簧垫圈的整体为环形薄片状结构，周向均匀分布3-5个连续的波浪形起伏，波峰与波谷沿环向平滑过渡，没有尖锐的应力集中棱角。建模过程中首先需要确定垫圈的公称通径，也就是适配的螺纹规格对应的内孔尺寸，内孔直径需要略大于对应螺栓的公称直径，保证装配时能顺利套入螺杆，同时内孔与螺杆的间隙不能过大，避免垫圈受压缩时出现径向窜动偏移；外圆尺寸需要匹配对应螺栓的标准承压面尺寸，保证垫圈受压时外边缘不会超出螺栓头或螺母的承压范围，避免出现局部悬空导致的弹力不均。

　　建模时的核心参数是波形的波高与材料厚度，波高决定了垫圈的最大压缩行程与初始弹力，波高过小则弹性补偿量不足，无法有效抵消螺纹松动的间隙，波高过大则会导致垫圈压缩到平整状态时的应力超过材料屈服强度，出现塑性变形失去弹性。材料厚度需要结合波高、材料弹性模量共同确定，通常采用65Mn弹簧钢或者304不锈钢作为基材，建模时需要保证波形曲面的曲率连续，避免出现折角导致应力集中，在反复压缩回弹过程中产生疲劳断裂。

　　实际装配过程中，波形弹簧垫圈安装在螺母与被连接件之间，或者螺栓头与被连接件之间，当螺纹副拧紧到规定力矩时，垫圈的波峰波谷被压平，储存弹性势能，在设备运行产生振动时，垫圈的回弹趋势会持续保持螺纹牙之间的轴向压紧力，增大螺纹副之间的摩擦力矩，阻止螺纹副的相对转动。相比开口弹簧垫圈，波形弹簧垫圈的弹力分布更均匀，不会因为开口处的应力集中导致垫圈断裂，也不会在被连接件表面留下压痕，适合铝合金、工程塑料等强度较低的被连接件连接场景，同时在小规格螺纹连接中，波形弹簧垫圈的占用空间更小，能在紧凑的安装空间内提供足够的防松弹力。

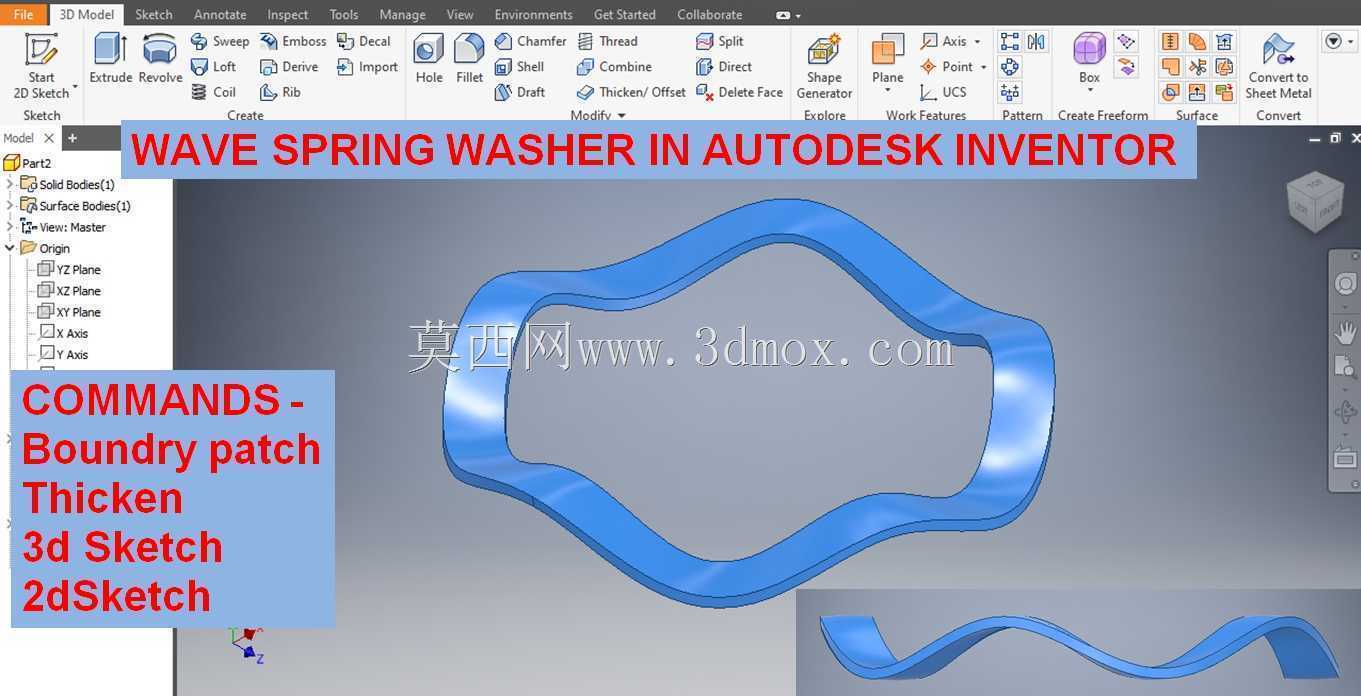

　　在建模的细节处理上，垫圈的内外圆边缘需要做微小的倒角处理，去除冲压或车削加工产生的毛刺，避免装配时毛刺脱落掉入设备内部造成故障，同时倒角也能避免边缘的应力集中，提升垫圈的疲劳寿命。波形曲面的构建通常采用边界 patch 命令生成基础曲面，再通过加厚命令生成实体，过程中需要保证加厚后的实体壁厚均匀，避免出现局部壁厚过薄导致的强度不足，或者壁厚过厚导致的弹力超出设计范围。完成实体建模后还需要验证垫圈压缩到平整状态时的应力分布，确保最大应力不超过材料的许用疲劳应力，保证在额定的预紧力下能长期稳定工作，不会出现永久变形或者断裂失效。

　　从安装边界来看，这类波形弹簧垫圈的安装空间只需要预留略大于垫圈外圆的径向空间，轴向预留的空间等于垫圈自由状态的厚度，也就是材料厚度加上波高，当垫圈被完全压平后，轴向占用空间等于材料本身的厚度，不需要额外的避让空间，非常适合轴向空间受限的紧凑装配场景。在选型匹配时，需要根据连接副的预紧力要求、振动工况的剧烈程度、安装空间的尺寸限制来确定垫圈的规格，确保弹力大小合适，既不会因为弹力过小导致防松失效，也不会因为弹力过大导致螺纹副拧紧时需要额外施加过大的力矩，甚至造成螺栓过载断裂。
