摩托车后悬架螺旋弹簧阻尼减震结构

　　这款减震结构主要适配中小排量跨骑、弯梁类摩托车的后悬架安装场景，也可经过参数微调后用于电动两轮车、小型全地形车的后悬挂系统，核心作用是过滤路面颠簸传递到车架的冲击载荷，同时抑制弹簧吸震后往复弹跳的余震，提升车辆行驶过程中的贴地性与操控稳定性，避免车轮在经过起伏路面时出现过度弹跳导致的抓地力流失，也能降低车架与驾乘人员承受的刚性冲击，延长车架结构疲劳寿命，提升长途骑行的舒适程度。

　　从功能特性来看，该结构采用圆柱螺旋压缩弹簧与筒式阻尼芯同轴布置的设计，上下两端分别设置吊耳式安装接头，上端吊耳带衬套安装孔用于连接车架后摇臂铰接座，下端吊耳同样带铰接孔用于连接后摇臂的减震安装位，这种双吊耳铰接的安装方式可以适配后摇臂上下摆动过程中的角度变化，避免减震芯杆出现侧向偏载导致的密封件异常磨损。阻尼结构内置在中心筒体内，采用液压阻尼原理，通过活塞上的节流孔控制油液在不同腔室之间的流动速率，在弹簧被压缩时提供较小的阻尼力保证缓冲柔顺性，在弹簧回弹时提供更大的阻尼力快速消耗振动能量，避免出现多余的往复弹跳。外部的螺旋弹簧采用等节距设计，弹簧刚度匹配常规两轮车的后轴载荷需求，弹簧上下两端设置黄色的弹簧座与限位垫，避免弹簧与金属筒体直接接触产生异响与磨损，同时对弹簧的伸缩行程起到径向限位作用，防止弹簧在受侧向力时出现偏移脱出的问题。

　　在设计思路上，首先明确了安装边界的约束条件：上下吊耳的中心距在减震完全伸展状态下匹配常规125-150cc排量摩托车后悬架的安装尺寸，芯杆的最大伸缩行程控制在合理范围，既保证足够的缓冲行程应对较大的路面冲击，也避免行程过长导致弹簧压缩到并圈时出现刚性撞击。整体结构的径向最大尺寸控制在弹簧外径范围内，不会与周边的后摇臂、车架侧板、后轮挡泥板等部件产生运动干涉。上端吊耳的侧向宽度、安装孔内径匹配常规摩托车车架的铰接轴尺寸，下端吊耳的安装参数与后摇臂安装座适配，不需要额外改动原车结构即可完成替换安装。

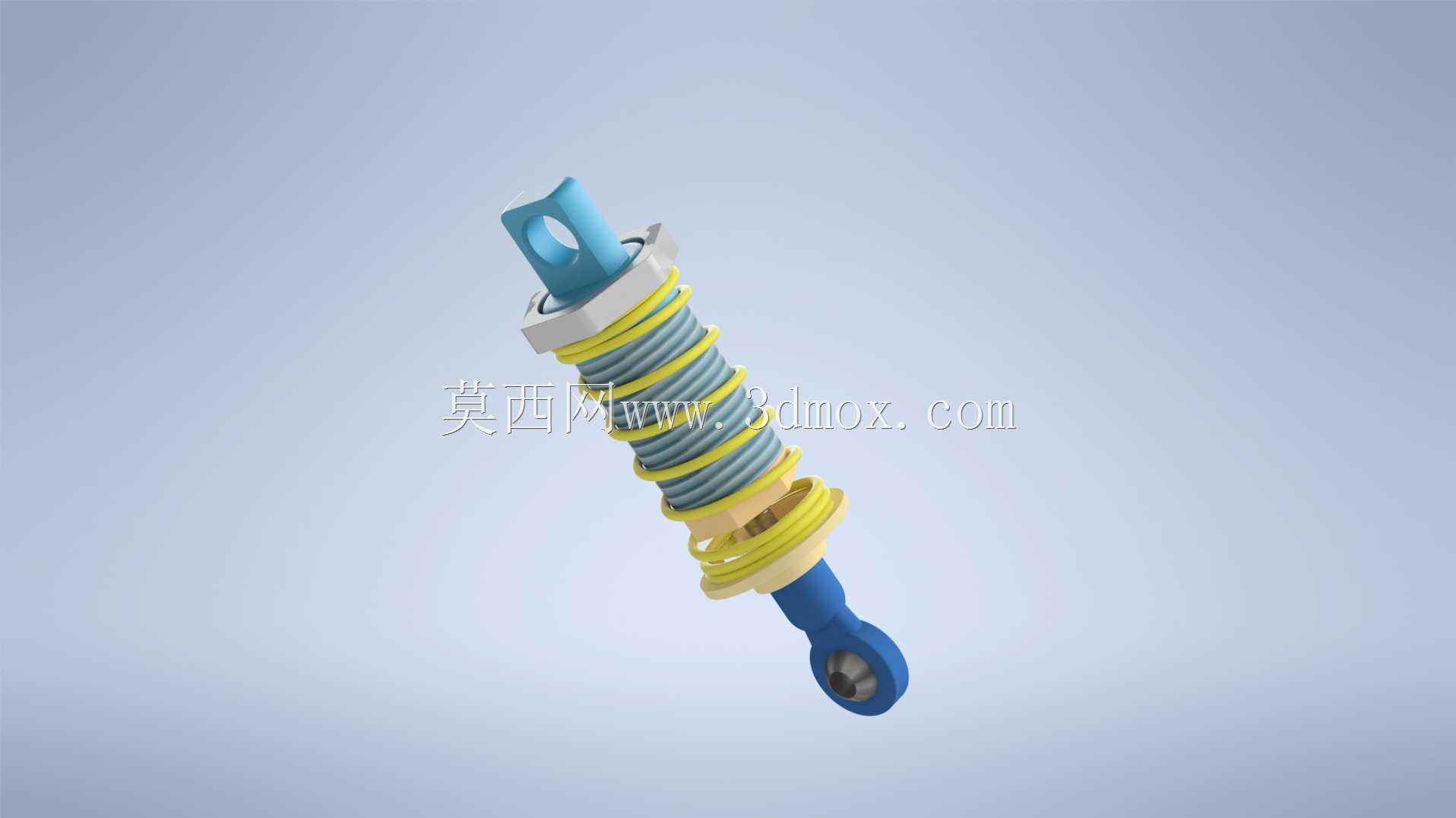

　　结构细节上，上端的蓝色接头部分集成了弹簧上支座与吊耳结构，采用一体成型结构减少连接部件数量，降低装配复杂度，同时提升结构强度；中心的阻尼筒体表面做了光滑处理，减少灰尘泥沙的附着，下端的蓝色下接头集成了阻尼芯杆的导向结构与下吊耳，吊耳内部预留了衬套安装位，可以压装橡胶衬套进一步过滤高频微振动，减少金属铰接的硬接触传递的细碎震动。弹簧表面做了防锈涂层处理，能够适应雨天骑行、泥水飞溅的使用场景，降低弹簧锈蚀断裂的风险。阻尼筒体的上端设置了密封结构，防止内部液压油泄漏，同时阻挡外部的灰尘、泥水进入筒体内部磨损阻尼活塞与密封件，延长减震的整体使用寿命。

　　在实际装车匹配时，需要确认上下安装点的铰接轴与吊耳孔的配合间隙，保证减震摆动过程中无卡滞，弹簧的预紧力可以通过调整弹簧座的锁紧位置进行小幅调整，适配不同的后轴载荷需求，比如单人骑行时可以适当降低预紧力提升缓冲舒适性，双人载物时可以适当提升预紧力避免减震过度压缩导致打底。该结构的运动轨迹完全跟随后摇臂的摆动弧线，在整个压缩、回弹行程中，阻尼芯杆与筒体保持同轴运动，不会出现侧向弯矩，保证阻尼力输出的线性度，不会因为偏载出现阻尼力忽大忽小的问题，在连续颠簸路面也能提供稳定的减震表现。
