BERU_CGP002_249陶瓷电热塞

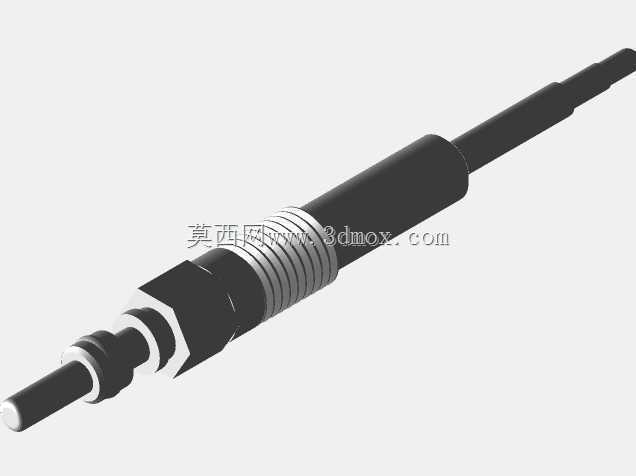

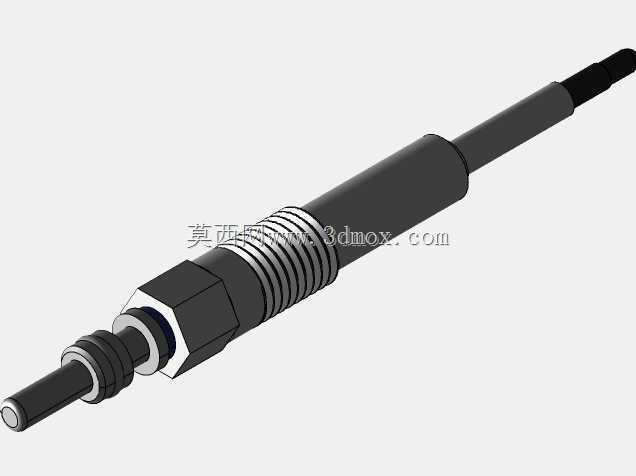

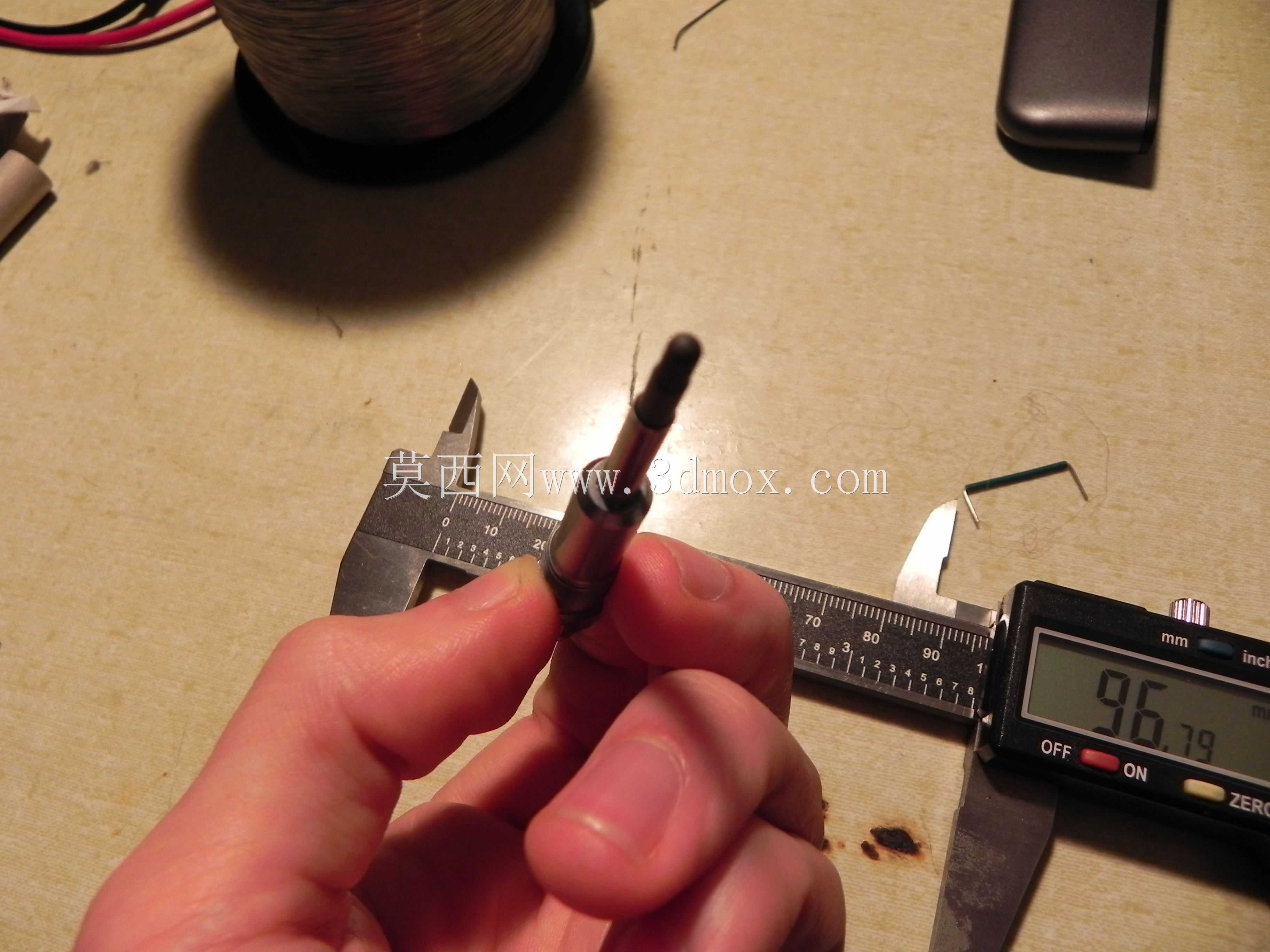

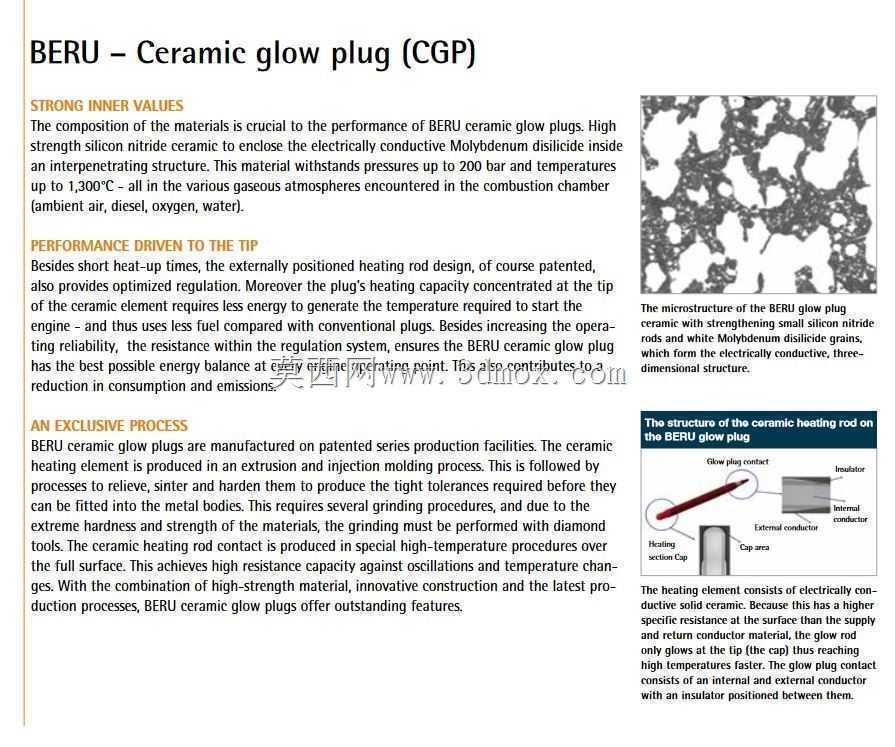

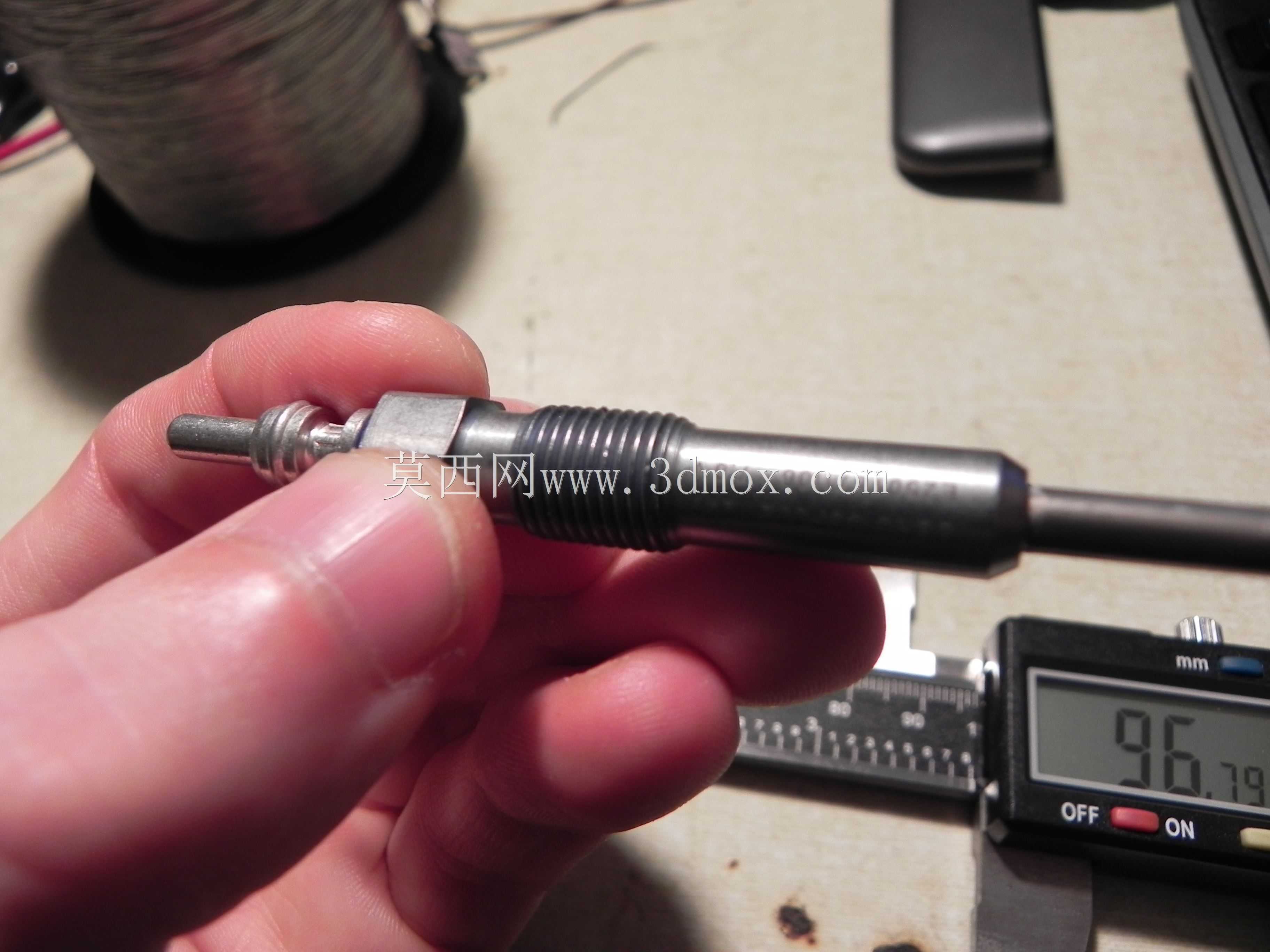

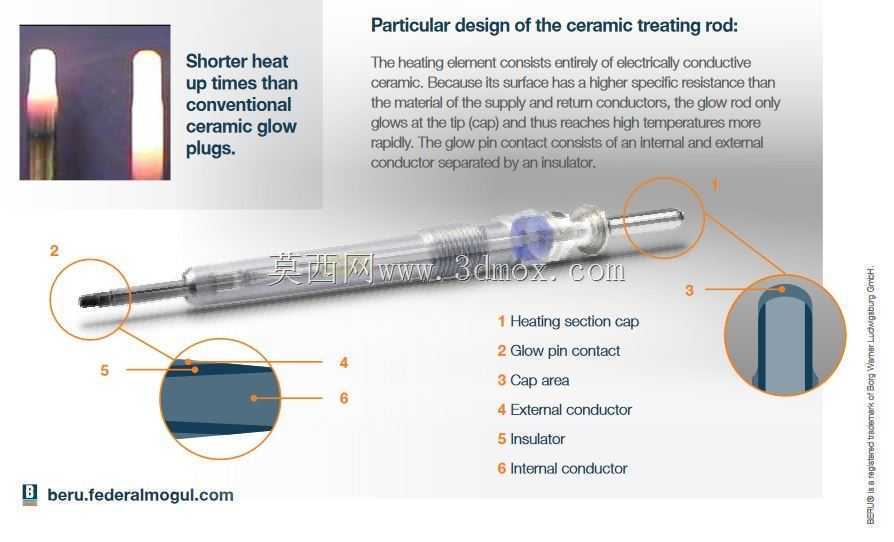

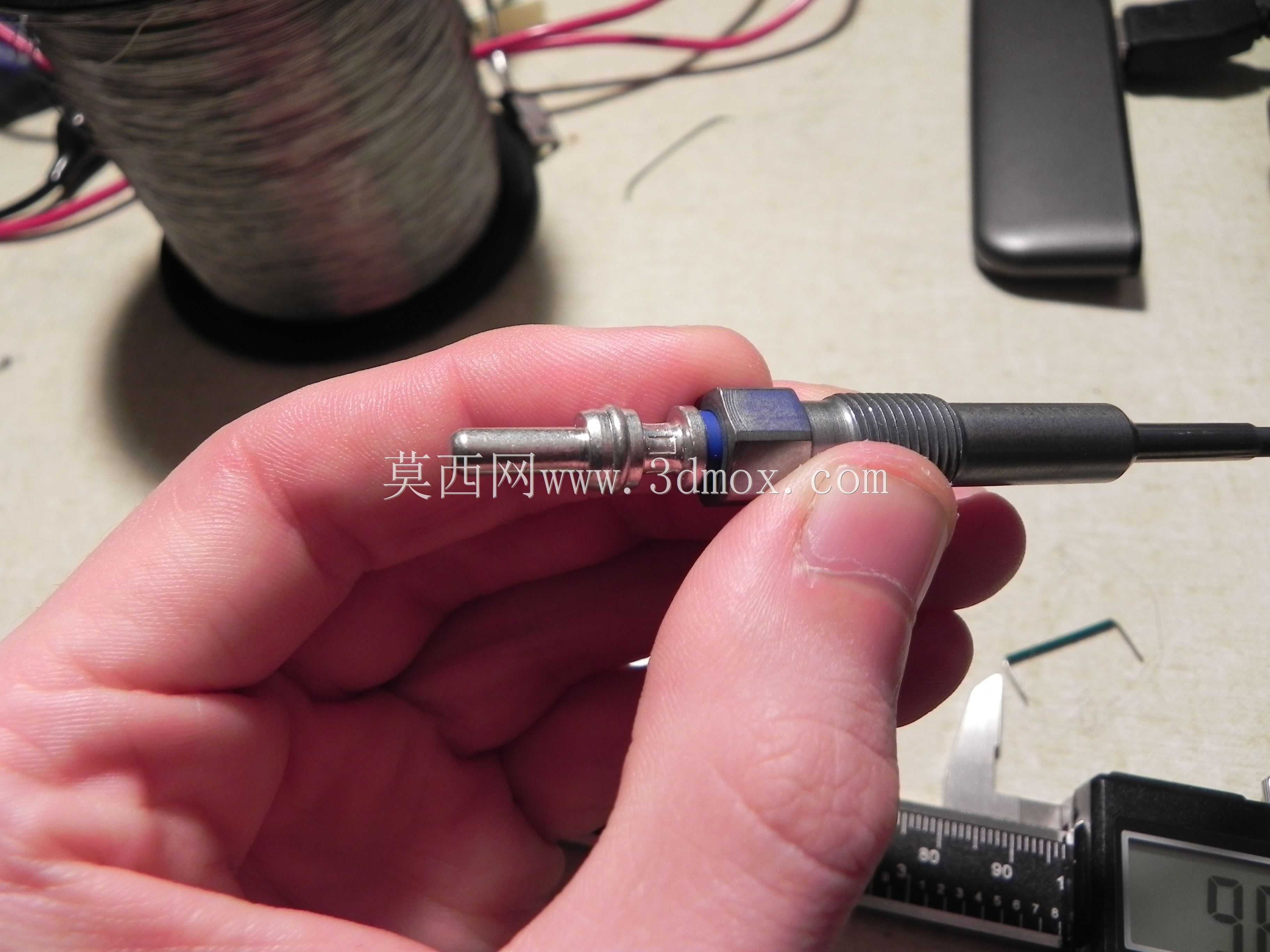

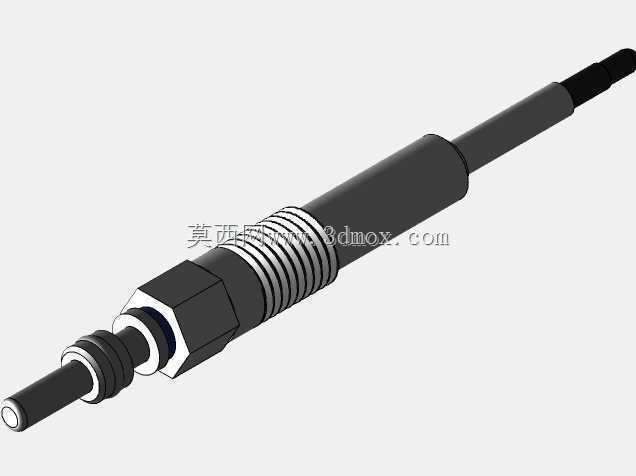

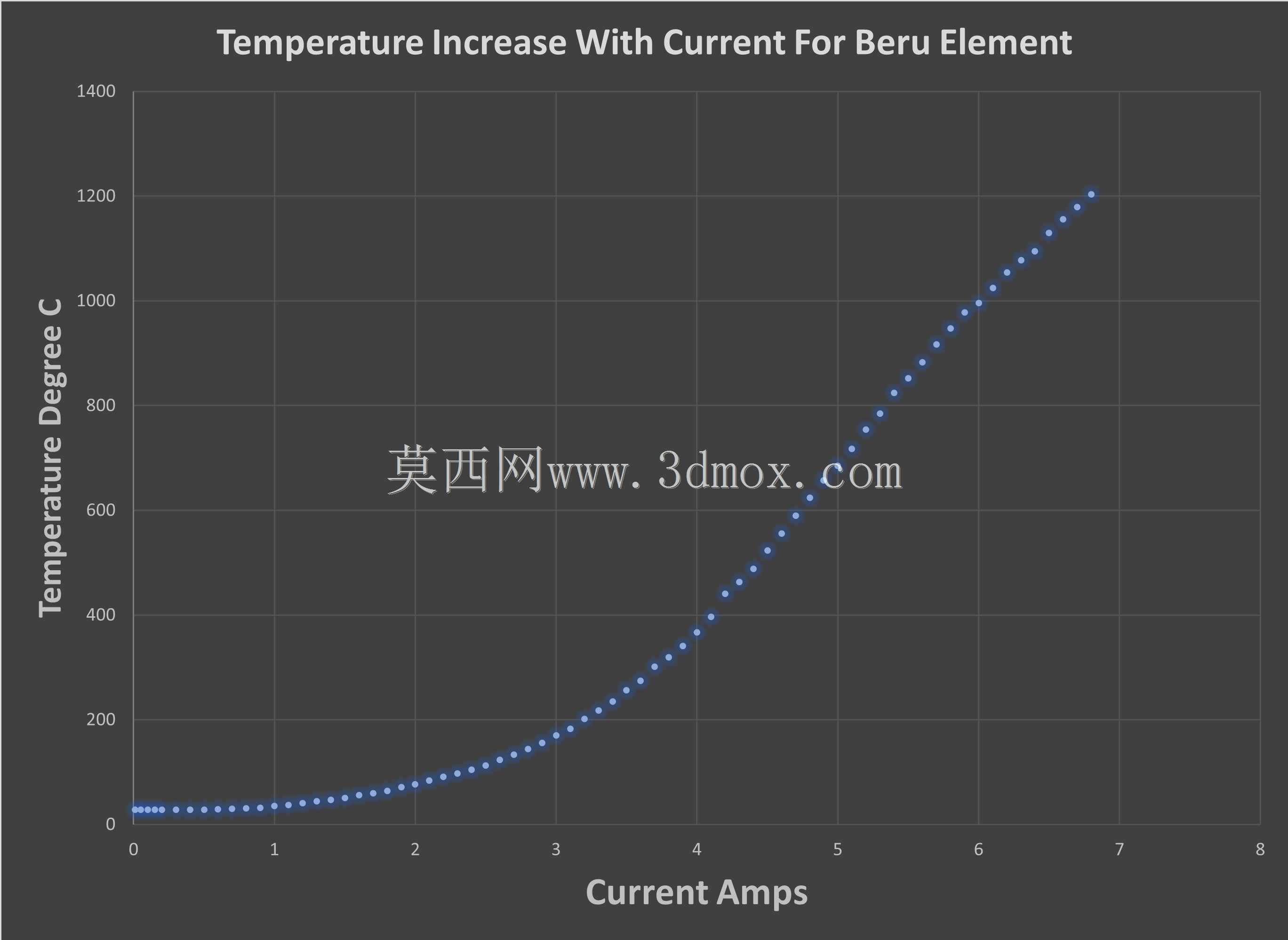

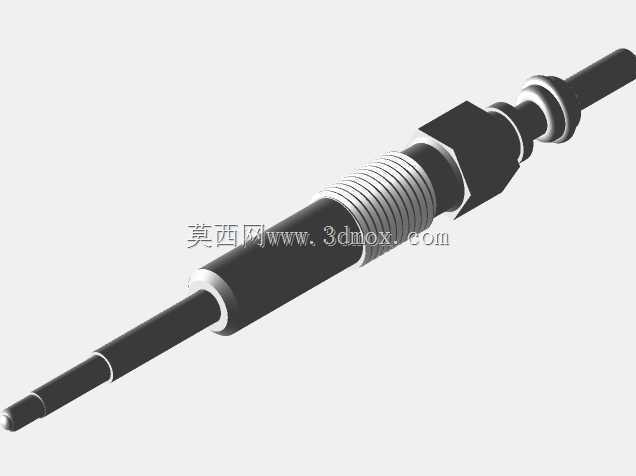

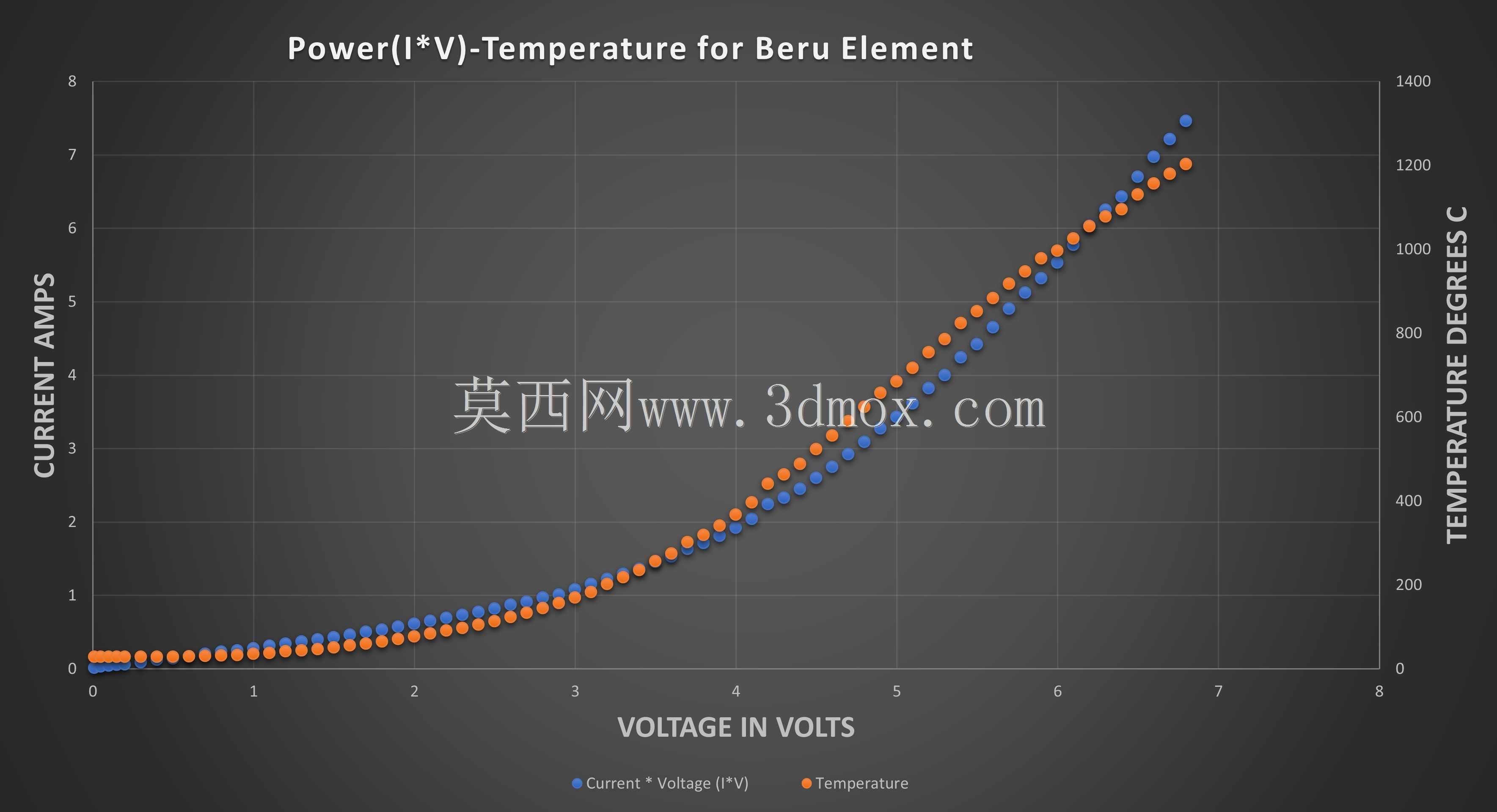

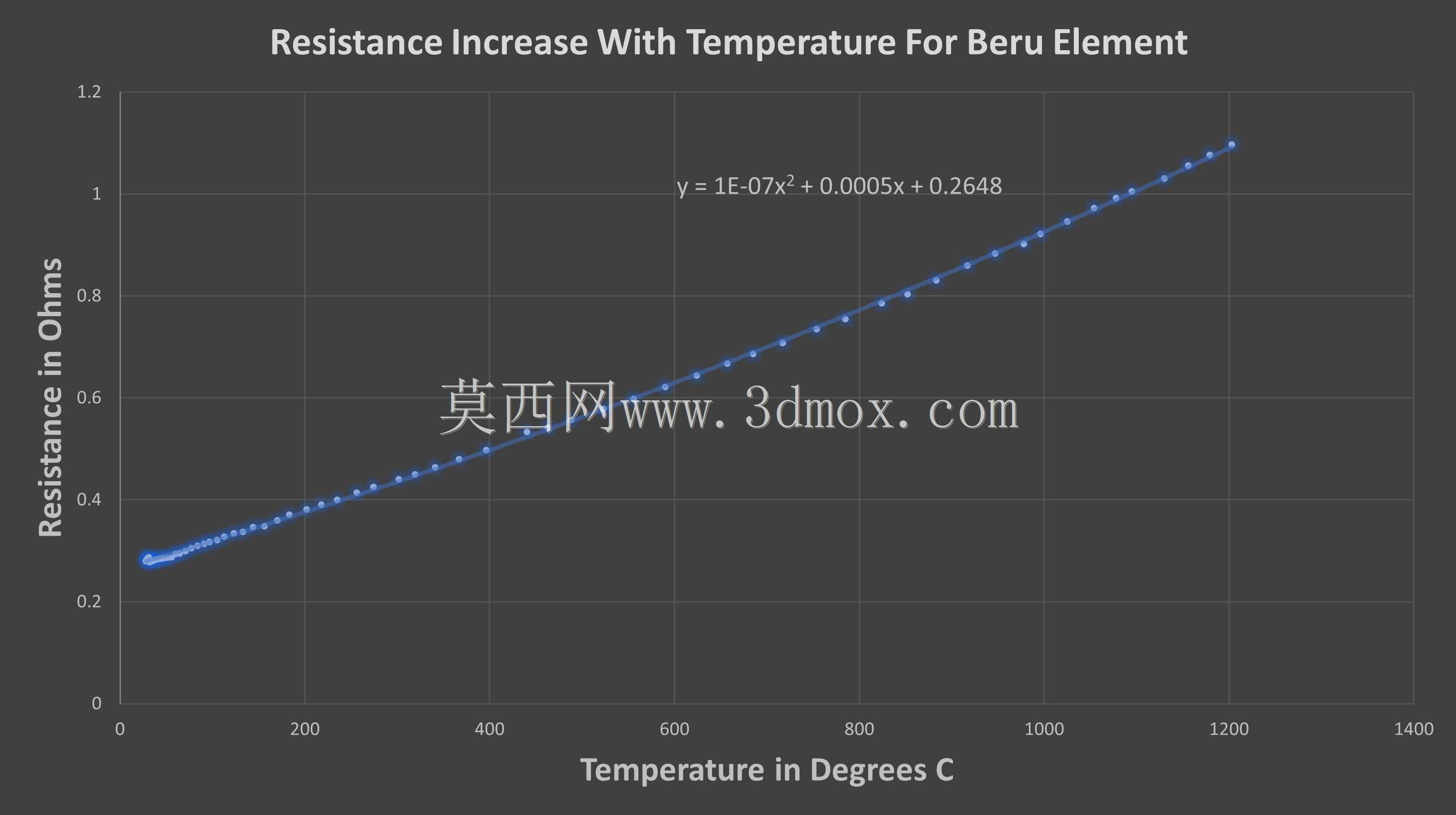

我已经包括了关于这些电热塞、其材料设计和内部结构的可用制造商技术信息。。。我已经对内部进行了建模，并提供了温度-电流-电压和TCR曲线，我在这里设法收集了大约1200摄氏度的温度。据我所知，这些是迄今为止公开市场上性能最高的陶瓷电热塞。据我所知，它们在大气压下的干燥空气中能够在约1800摄氏度的最高工作温度下工作长达数小时。在~1200-1300摄氏度下，它们在大气压干燥空气中的寿命可以>；100000小时。如果你把它们的温度提高到1500摄氏度以上，根据环境的湿度，它们会开始起泡，并在陶瓷尖端发出可见和可听的泡沫——这种泡沫会从尖端滴落。这可能是二氧化硅转化为氧化硅和氢氧化硅，从而在水和氧气的存在下气化和熔化。这可能对加热器不利，但即使在这些条件下，其寿命似乎也至少为几十小时。陶瓷由MoSi2-Si3N4（氮化硅中的二硅化钼）的混合基质制成，这种混合物似乎以特定的摩尔比变化，以允许基质的电导率变化，这赋予了塞子近乎金属的电子特性，并形成了加热器本身。这些设备非常耐用。我真的印象深刻。他们不能很好地应对冲击。它们能够直接熔化少量铂，只需一个台式直流电源，在12伏下输出10安培。有趣的是，尖端可以抵抗铝、银、金、铂、锌、铜、黄铜、青铜和低碳钢等熔融金属的润湿。也许可以作为一种低成本的小型浸入式熔融金属加热器或家用高温炉？它们的正温度系数是自稳定的，并且足够灵敏，如果在加热器的电源侧使用感测电阻器，它可以作为热敏电阻输入。这有利于闭环温度控制。塞子的主体似乎是由耐高温不锈钢制成的，或者更可能是我推测的600系列中的一些因康镍合金。我对此并不确定。这些电热塞是几项专利的主题。WO2010060616A3专利号：美国7160584 B2US 8513570 B2
