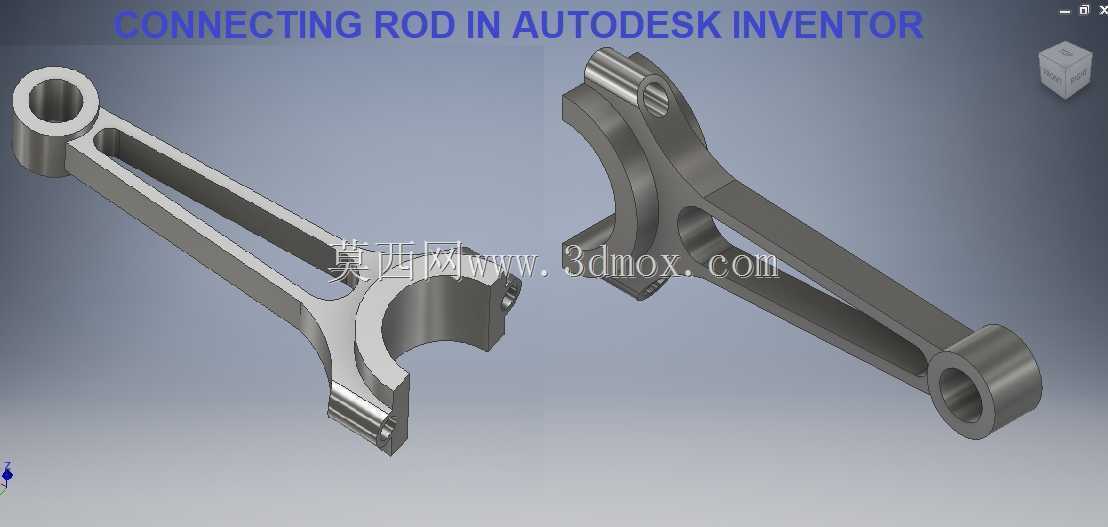

内燃机分体式连杆结构三维建模设计

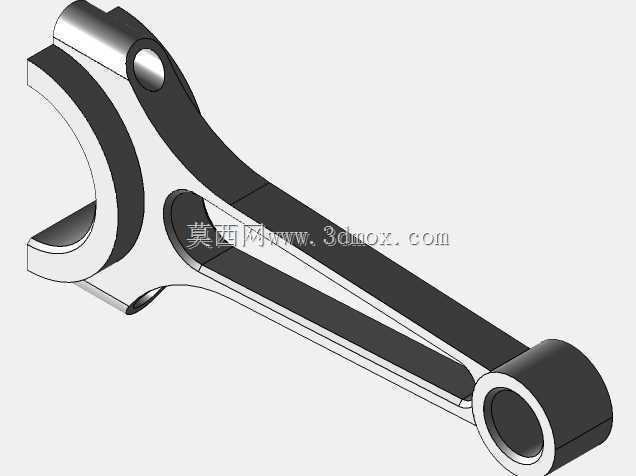

　　作为动力传动系统里的核心受力部件，连杆的设计直接决定了往复式动力设备的运行可靠性与寿命上限，这类分体式连杆结构广泛应用在中小排量内燃机、往复式压缩机等需要将直线往复运动转化为旋转运动的设备场景中，日常工况下需要持续承受交变的爆发压力、惯性力冲击，对结构强度、刚度与装配精度都有极高要求。从结构设计逻辑来看，该连杆采用平切口分体式大头设计，大头端配套轴瓦安装位，用于和曲轴曲柄销配合，小头端为整体式衬套压装孔，用于连接活塞销，杆身采用工字形截面结构，这种截面设计能在保证足够抗弯、抗扭刚度的前提下，最大程度降低杆件自身重量，减少往复运动产生的惯性载荷，适配高转速工况下的动力输出需求。在实际装配场景中，

　　连杆大头的分体结构需要通过连杆螺栓实现上下盖的精准锁紧，结合面的加工精度直接影响装配后的轴孔圆度，若形位公差控制不当，运行过程中会出现轴瓦偏磨、螺栓松动甚至连杆断裂的严重故障，因此建模过程中需要严格控制结合面的定位结构、螺栓孔的位置度公差，预留合理的轴瓦过盈装配余量。从安装边界来看，小头端的孔径尺寸需要匹配对应规格的活塞销直径，孔内预留衬套压装的过盈量与润滑油道开孔位置，保证活塞销在往复摆动过程中能得到持续润滑；大头端的轴孔直径需要匹配对应曲轴的曲柄销尺寸，轴孔宽度需要和曲柄臂的间距适配，避免运行过程中出现轴向窜动干涉；杆身的外轮廓需要做圆滑过渡处理，避免应力集中，尤其是大小头与杆身的连接区域，是交变应力集中的核心位置，

　　建模时需要采用大圆角过渡，匹配应力仿真的优化结果，杜绝直角、锐角结构带来的疲劳断裂风险。在实际工程应用中，这类连杆的选材多为40Cr或42CrMo调质钢，毛坯采用模锻成型后再进行机加工，因此建模过程中需要充分考虑锻造拔模斜度、加工余量预留，杆身的工字形截面壁厚需要均匀，避免锻造过程中出现充型不足、壁厚差过大的问题；同时需要在大头、小头位置设计对应的润滑油道，将曲轴内部的压力润滑油引导到活塞销位置，实现运动副的持续润滑，油道的开孔位置需要避开应力集中区域，油道边缘做倒角处理，减少应力集中系数。不同于一体式连杆结构，这种平切口分体连杆的装配工艺更适配大直径曲柄销的应用场景，安装时不需要从曲轴端部穿装，可直接在曲柄销位置完成合装，

　　大幅提升发动机装配与后期维修的便利性，设计过程中需要严格控制连杆大小头孔的中心距尺寸，该尺寸直接影响发动机的压缩比与活塞行程精度，中心距的公差需要控制在微米级，避免出现活塞撞气门、压缩比偏差过大的问题。此外，连杆的重量分组设计也是建模时需要考虑的工程细节，同一台发动机配套的连杆需要控制重量差在允许范围内，减少曲轴运转过程中的不平衡量，降低整机振动与噪声，因此模型中需要对杆身的减重区域做可调整的结构设计，方便后期根据重量配平需求做微调，同时保证结构强度不受影响。
