四缸发动机排气歧管结构设计

　　这款歧管属于内燃机排气系统的核心导流部件，主要适配直列四缸往复式内燃机，承担着将各气缸燃烧后产生的高温废气有序汇集、引导至排气总管的功能，直接影响发动机的排气效率、背压控制与各缸排气均匀性。从实际装车场景来看，这类歧管广泛应用于小排量乘用车、轻型商用车以及小型通用动力机组的动力单元上，安装位置处于气缸盖排气侧与三元催化器、排气前段管路之间，长期处于600-900℃的高温工作环境，同时需要承受发动机运行带来的振动、排气脉冲冲击，因此结构设计阶段需要同时兼顾流道顺畅性、结构刚度与热变形补偿能力。

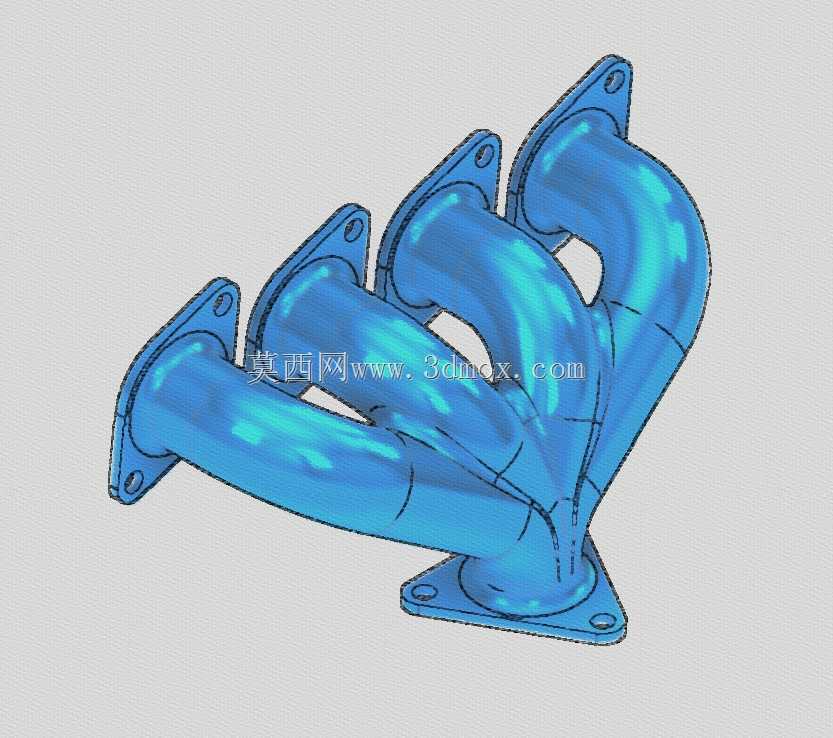

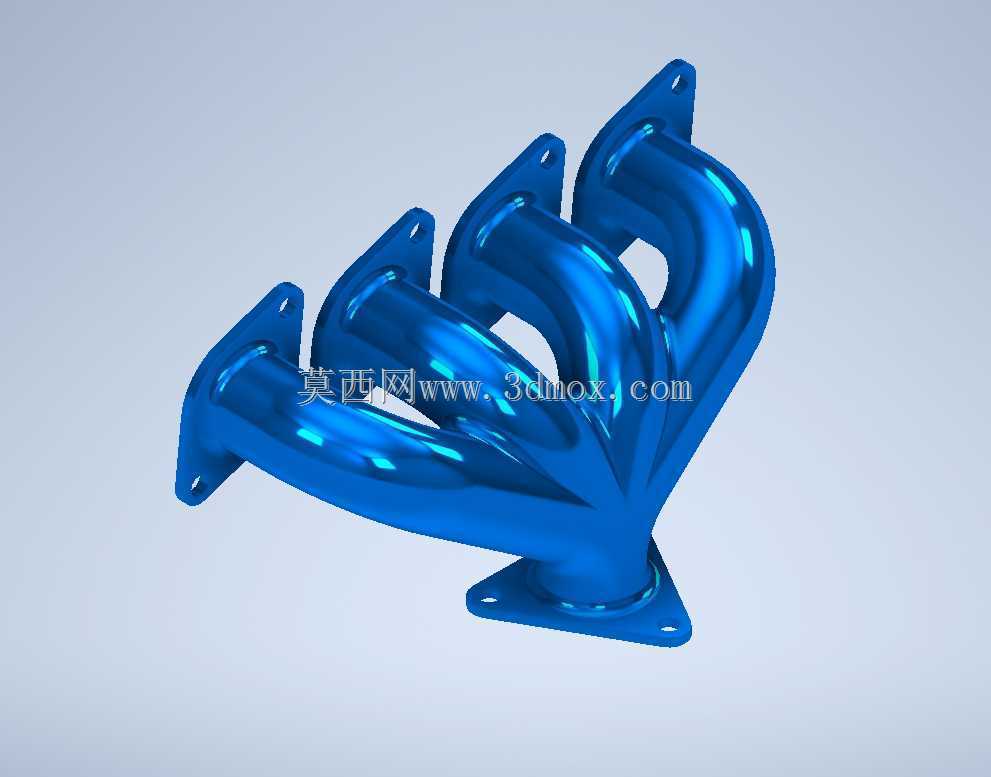

　　从结构设计思路来看，这款四合一式歧管采用等长流道的布局逻辑，四个独立进气接口对应气缸盖的四个排气道出口，每个接口处设计带安装孔的法兰面，法兰面平面度需要控制在0.1mm以内，保证与气缸盖贴合时的密封性能，避免高温废气泄漏。四个流道从进气法兰处出发，按照平滑过渡的曲率逐步向底部的总出口法兰汇集，流道内壁全程避免锐角、台阶结构，转弯处采用大圆弧过渡，减少排气气流的沿程阻力与局部紊流，降低排气背压，帮助提升发动机的充气效率，优化动力输出表现。

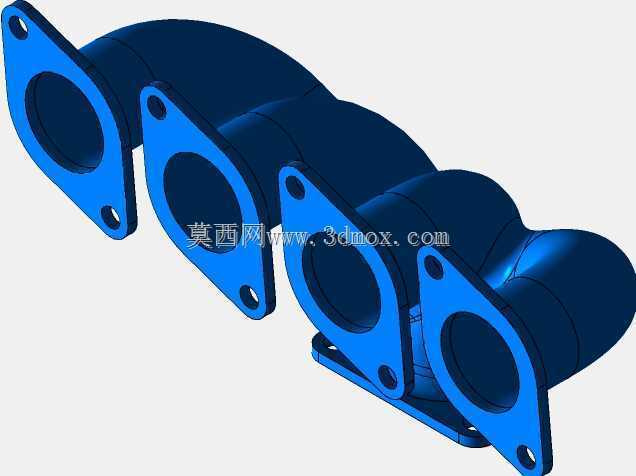

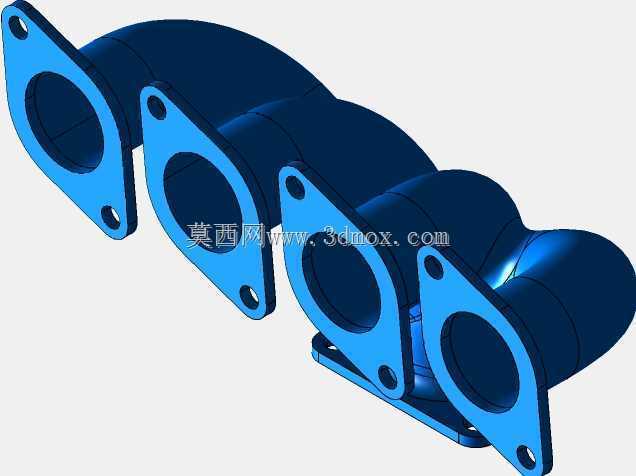

　　安装边界方面，四个进气法兰的孔位完全匹配对应气缸盖排气侧的螺纹孔位置，孔位公差控制在±0.05mm，保证装配时的定位精度，避免安装应力集中。底部总出口法兰的尺寸与排气前段管路或者三元催化器入口法兰匹配，法兰厚度设计为8mm，能够承受螺栓锁紧时的压紧力，同时在高温下不会出现翘曲变形。歧管本体的壁厚设计为4mm，既满足铸造工艺的成型要求，也能保证结构强度，同时控制整体重量，避免给发动机增加过多的额外负载。每个进气法兰上设计两个安装孔，采用对称布局，螺栓锁紧时受力均匀，配合金属密封垫片能够实现长期可靠的密封效果。

　　在功能特性上，这款歧管的流道布局充分考虑了各缸排气的相位差，通过调整各流道的长度与走向，尽可能降低各缸排气之间的干涉，避免出现排气倒灌的问题，保证每个气缸的排气过程顺畅，减少泵气损失。结构上在流道的弯折处设计了局部加强筋，提升整体的抗振性能，避免发动机长期运行过程中出现共振开裂的问题。整体外形的轮廓尺寸充分考虑了发动机舱的布置空间，所有突出结构都避开了周边的线束、冷却管路等部件，安装后不会出现运动干涉，同时预留了足够的散热间隙，避免高温烘烤周边零部件。

　　从建模实现的角度来看，这类歧管的建模需要先根据气缸盖的接口参数确定四个进气法兰的位置与角度，再按照排气流道的走向绘制中心曲线，通过扫掠命令生成流道主体结构，之后对各段流道进行合并、倒圆角处理，再添加上下法兰、安装孔、加强筋等结构，建模过程中需要重点检查流道内壁的顺滑度，不能出现凹陷、凸起等影响气流的结构，同时所有安装面的尺寸、孔位都需要与对接部件完全匹配，保证后续装配的可行性。对于铸造类的歧管产品，建模时还需要考虑铸造拔模斜度，所有非加工面都设置1-1.5°的拔模角度，方便后续的铸造生产，同时在壁厚设计上保证均匀性，避免出现壁厚突变导致的铸造缺陷，提升成品率。
