涡轮增压器压气机叶轮精密结构设计

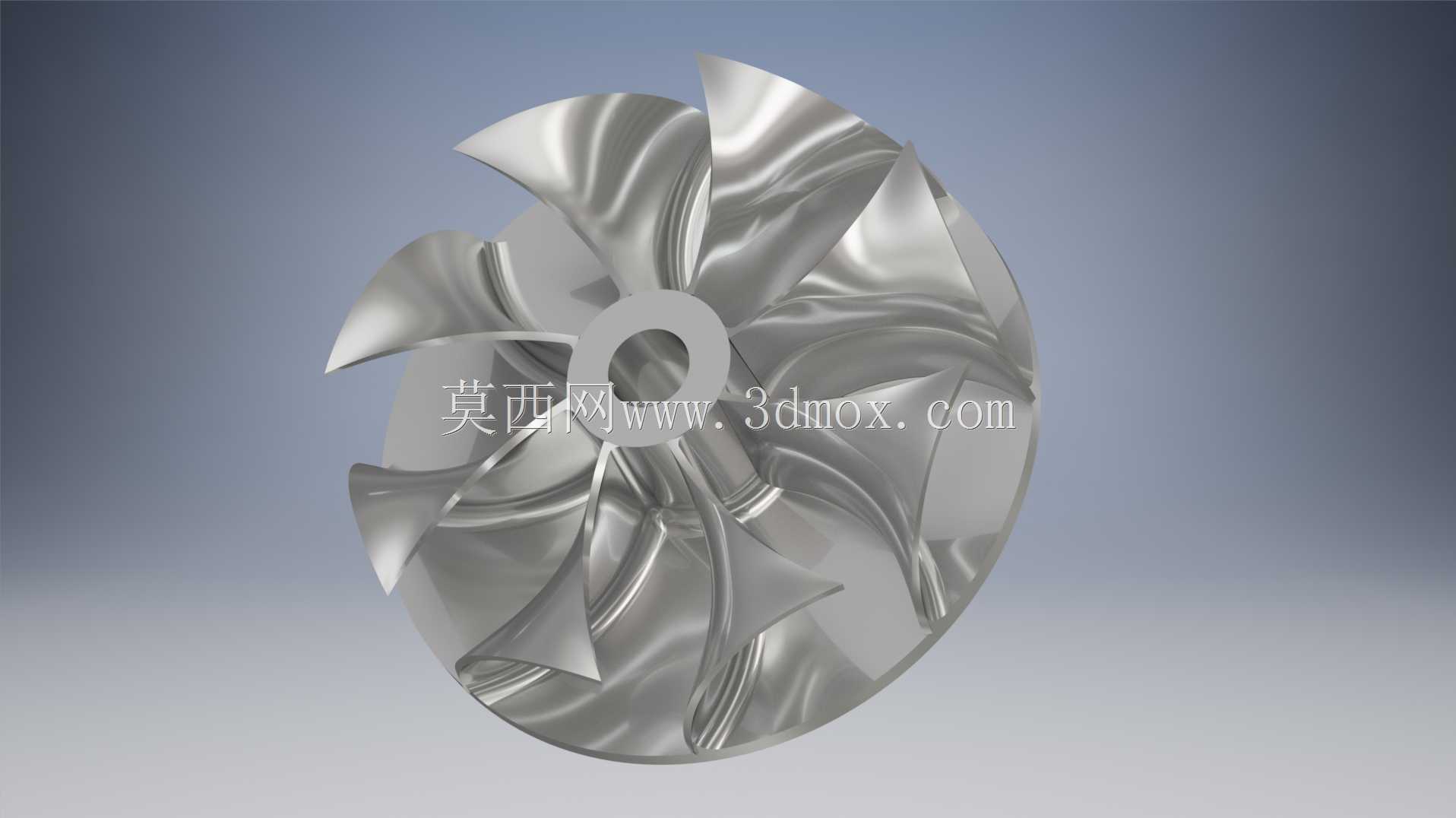

　　这款叶轮是涡轮增压器压气机端的核心做功部件，主要应用在车用内燃机、工程机械动力单元、小型航空活塞发动机的进气增压系统中，核心作用是对进入气缸前的新鲜空气进行预压缩，提升发动机的充气效率，在不增加发动机排量的前提下提升动力输出上限，同时优化空燃比降低燃烧阶段的污染物排放。从实际装车运行的工况来看，该部件长期处于每分钟数万转的高转速工况，工作过程中需要承受进气端的气流交变载荷、高速旋转带来的离心应力，以及进气温度变化带来的热应力，因此结构设计阶段的曲面精度、壁厚均匀性、重心同轴度都直接决定了部件的运行寿命与增压器的整体工作效率。

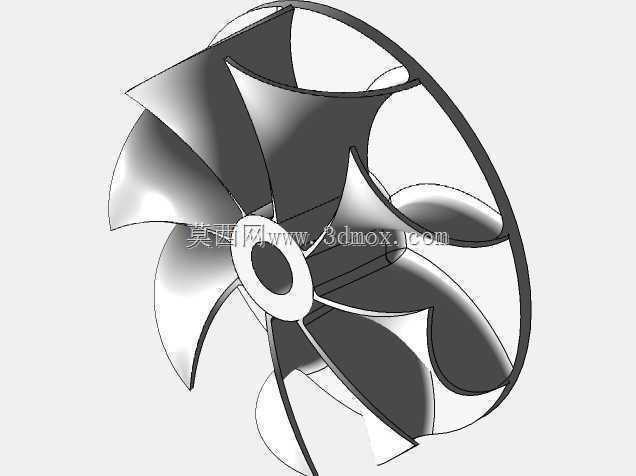

　　设计过程中首先围绕压气机的流量特性、压比需求确定叶片的数量与叶型基线，叶片采用大后掠三元扭曲曲面构型，这种构型可以在高转速工况下减少叶尖位置的气流分离，降低进气紊流带来的流动损失，同时拓宽压气机的高效工作区间，避免发动机在高低转速切换过程中出现增压压力陡降的喘振现象。每一片叶片的前缘做了小圆角钝化处理，避免高速气流长期冲蚀造成的叶尖缺损，叶片与轮盘的连接位置采用大圆弧过渡结构，消除直角连接带来的应力集中问题，防止高转速下连接位置出现疲劳裂纹。轮盘中心的安装孔采用带定位台阶的通孔设计，安装时可以与增压器轴的轴肩精准贴合，保证装配后的同轴度控制在极小的公差范围内，避免高速旋转时出现动平衡超差带来的整机振动。

　　从安装边界来看，叶轮的外径尺寸匹配常规小排量乘用车涡轮增压器的压气机壳流道尺寸，安装时叶片外沿与压气机壳内壁保留均匀的微小间隙，既避免旋转过程中出现刮蹭，又能减少间隙漏气带来的效率损失。轮盘背面的轮廓与压气机后密封板的型面适配，装配后可以形成稳定的密封腔，防止压缩后的空气从背隙位置泄漏。叶片的厚度从根部到叶尖采用渐变设计，根部厚度更大以承受离心力带来的拉应力，叶尖厚度适当减薄以降低叶片整体重量，减少转子系统的转动惯量，让增压器在发动机工况变化时能够更快响应，减少涡轮迟滞现象。

　　在结构细节处理上，所有曲面之间的过渡都做了连续性优化，既保证气流在流道内的顺畅流动，减少流动阻力，也避免加工过程中出现刀具无法到达的死角。中心安装孔的公差配合按照过渡配合设计，装配时通过热装工艺与增压器轴实现过盈连接，保证高转速下不会出现相对滑移。整个叶轮的质心严格落在旋转轴线上，设计阶段就完成了动平衡预校正，减少后续量产阶段的动平衡去重量，提升生产一致性。这类叶轮的结构设计直接决定了增压器的压气效率，合理的叶型设计可以让发动机在低转速区间就获得足够的增压压力，提升低速扭矩输出，同时在高转速区间保持稳定的进气压力，避免增压过载，是内燃机增压系统中决定动力表现的核心结构部件。
