四缸直列内燃机排气歧管结构设计

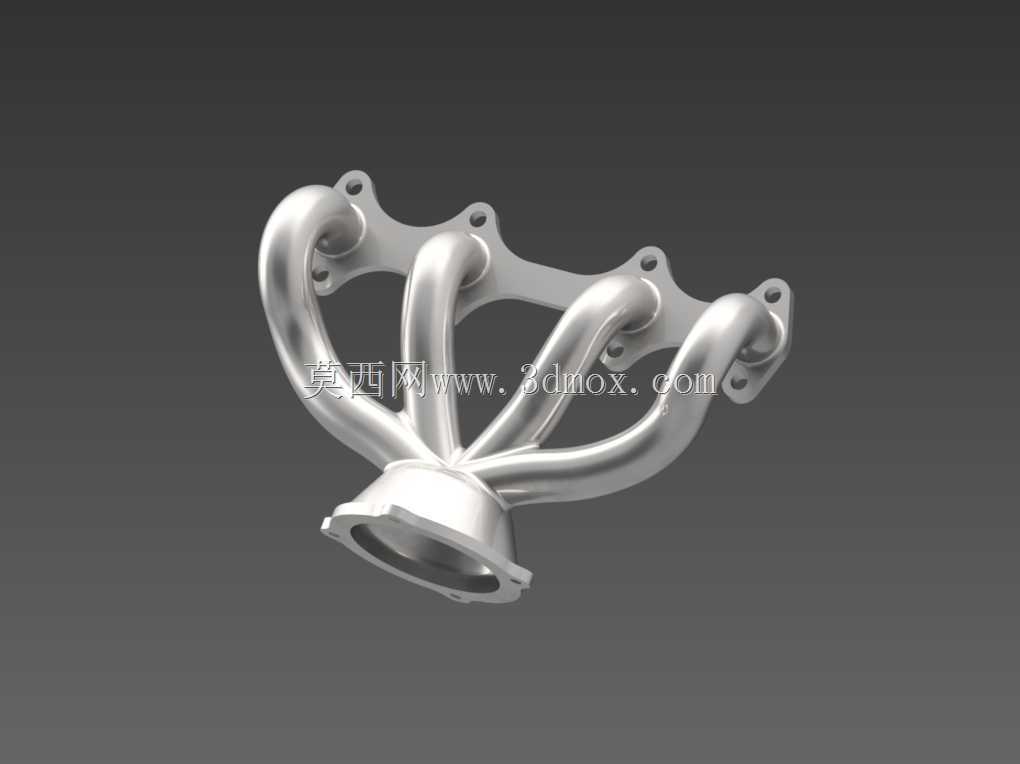

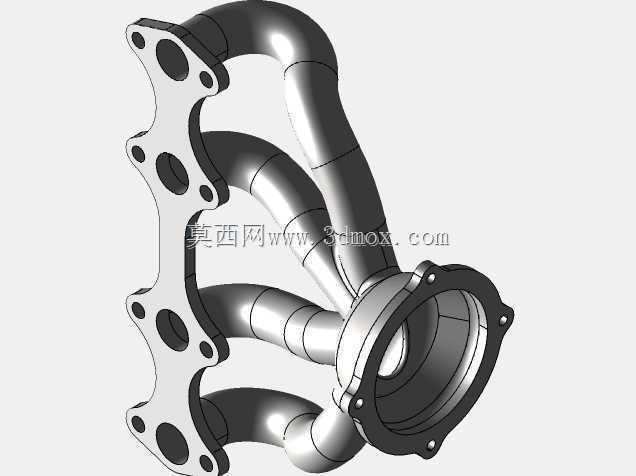

　　在小排量乘用车、轻型商用车以及通用小型动力机组的动力总成开发中，直列四缸内燃机的排气系统设计直接决定了整机的充气效率、排气背压水平与机舱布置合理性，而排气歧管作为衔接气缸盖排气口与后级三元催化、消声系统的核心导流部件，其结构设计的合理性直接影响发动机的动力输出特性、排放控制效果与周边热负荷水平。这款针对直列四缸机型开发的排气歧管，采用四合一等长导流的结构逻辑，四个进气法兰分别对应直列排布的四个气缸排气口，法兰面预设的螺栓过孔位置严格匹配气缸盖排气侧的安装螺柱坐标，安装面的平面度公差控制在0.1mm以内，避免长期高温工作后出现密封失效、排气泄漏的问题。从管路走向来看，四根独立的排气支管从进气法兰位置引出后，

　　采用平滑的圆弧过渡逐步向中心汇聚，最终汇入底部的总排气出口，每一段支管的弯折半径都经过反复校核，既避免了过小弯折造成的排气阻力陡增，也控制了整体的横向与纵向安装尺寸，能够适配多数横置或纵置四缸动力的机舱布置边界，不会与周边的发动机悬置、冷却管路、线束支架产生运动干涉。在实际工作场景中，排气歧管需要承接气缸排出的800-900℃高温废气，因此管壁厚度的设计兼顾了结构强度与热响应速度，过厚的管壁会增加歧管整体重量、拖慢催化器起燃速度，过薄则容易在长期热交变应力下出现开裂、变形，这款歧管的管壁厚度选取了行业通用的成熟区间，支管与总管的衔接位置做了圆滑的倒角过渡，避免气流在交汇处产生紊流、增加排气阻力，

　　同时也减少了应力集中带来的结构失效风险。安装边界方面，四个进气法兰的中心距严格匹配直列四缸缸盖的排气口间距，总出口的法兰尺寸适配主流的三元催化器入口连接规格，法兰上的定位凸台能够帮助装配人员快速完成对位，降低总装环节的对位难度。从功能特性来看，这种等长汇聚的歧管结构能够让四个气缸的排气脉冲有序汇入总管，避免各缸排气之间产生干涉，有效降低排气背压，帮助提升发动机中高转速区间的充气效率，同时平滑的管路内壁能够减少排气气流的扰动，降低排气系统的工作噪声。在设计过程中，需要反复校核歧管与发动机本体、周边附件的间隙，尤其是发动机运行过程中会产生一定幅度的振动与位移，必须预留足够的安全间隙，避免高温歧管与周边橡胶件、

　　塑料件接触引发老化甚至起火风险。另外，歧管上的安装凸台位置也充分考虑了氧传感器的安装需求，预留的安装孔位能够让氧传感器探头处于排气气流的中心位置，保证采集的排气氧浓度数据准确，为发动机空燃比控制提供可靠的信号输入。对于结构设计从业者而言，这类排气歧管的建模过程需要重点关注管路的曲率连续性、法兰面的安装基准对齐、以及各个支管的长度匹配，不能只追求外观的流畅性而忽略实际的气流特性与安装可行性，每一个弯折角度、每一段管路的长度都会实际影响发动机的动力表现与排放水平。在实际的整车匹配中，这类歧管还需要结合机舱的热管理设计，在周边合理布置隔热罩，避免高温辐射影响周边部件的工作寿命，而歧管本身的结构刚性也需要经过模态校核，避免在发动机常用转速区间产生共振，引发结构断裂或者异常噪声。不同于改装类的大流量歧管，这款面向量产机型设计的排气歧管在性能与可靠性、成本之间做了平衡，既能够满足发动机的动力输出需求，也能够适应量产车型的批量生产工艺，不管是采用铸铁铸造还是不锈钢焊接工艺，都能够实现稳定的批量制造，各个部位的脱模角度、焊接可达性都在设计阶段做了充分考量，不会出现无法量产的结构设计问题。
