可折叠面包车座椅改装单人卧床结构

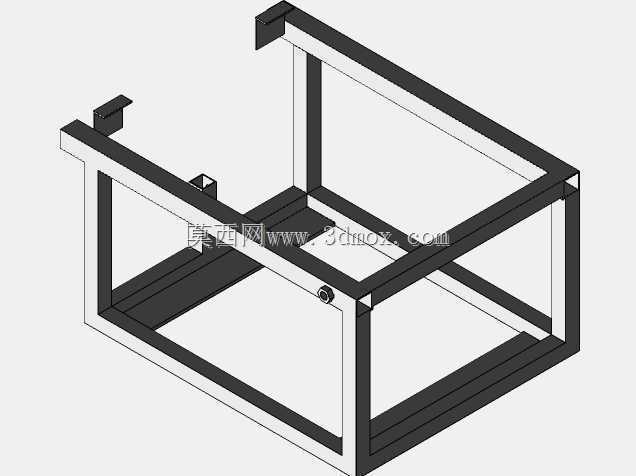

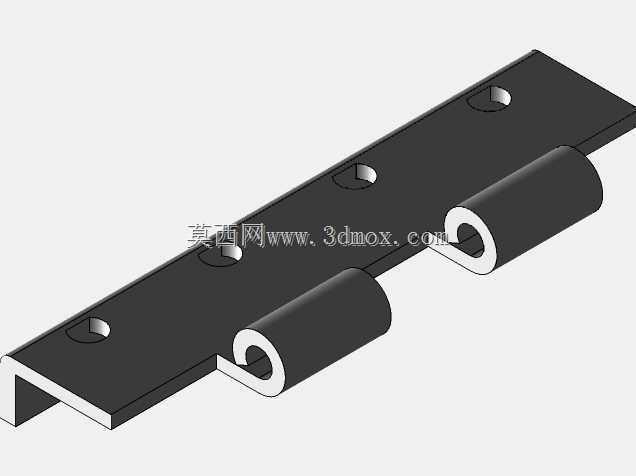

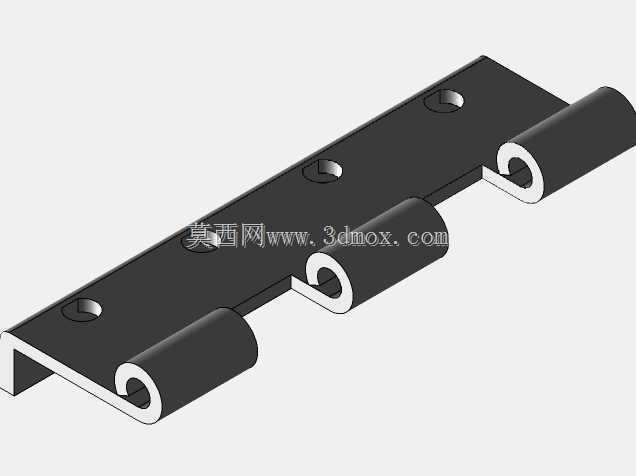

　　这套可转换结构的核心应用场景集中在短途旅居面包车、多功能作业勤务车、临时应急保障车辆的内部空间改造领域，区别于传统固定床铺占用整车大半内部空间的设计，这套结构完全依托原车单人座椅的安装点位做拓展，不需要对车身底板、侧围钣金做破坏性打孔焊接，所有铰接点位的载荷都经过原车座椅安装点的强度校核，能在车辆行驶状态下保持座椅形态满足乘员乘坐的安全要求，停靠状态下快速翻转变形形成平整的单人卧床，适配身高175cm以内人员的躺卧需求。从功能特性上看，结构整体分为座垫支撑骨架、靠背翻转铰接组、床面延展锁止机构三个核心部分，日常作为座椅使用时，靠背角度可在95度到120度之间无级调节，和普通乘用车座椅的乘坐体感没有明显差异，

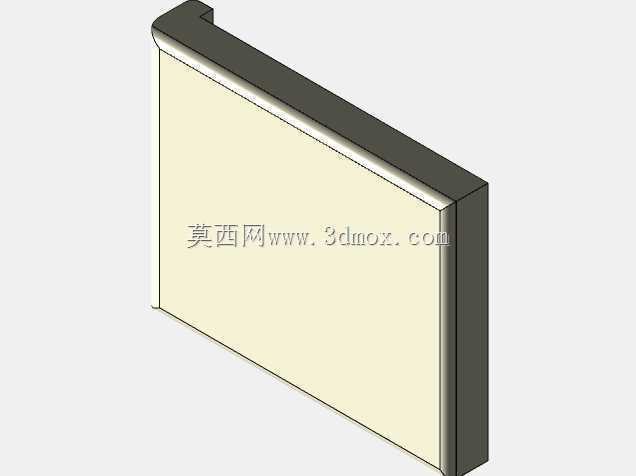

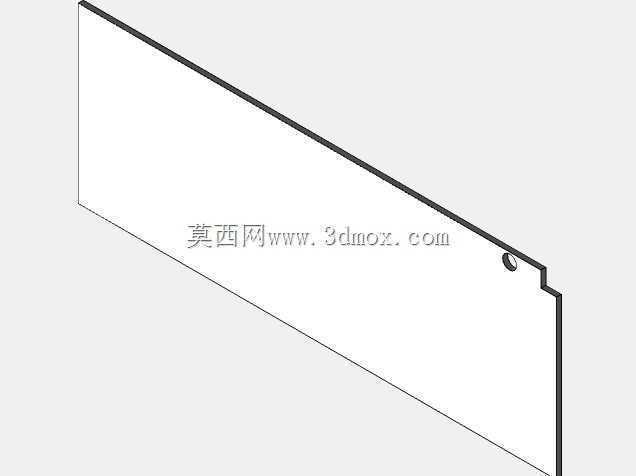

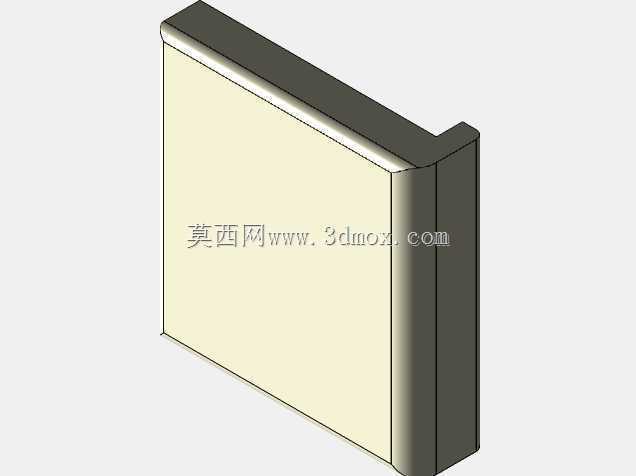

　　座垫内部的支撑弹簧排布完全符合人体工学的臀部承压曲线，长时间乘坐不会出现局部应力集中导致的疲劳感；需要转换为卧床形态时，只需要先解锁靠背侧方的限位锁扣，将靠背向前翻折至与座垫上表面齐平的位置，再抽出藏在座垫前端的延展支撑板，卡入预设的定位卡槽，就能形成连续平整的床面，整个转换过程不需要借助额外工具，单人操作耗时不超过30秒，转换完成后床面的整体平面度误差控制在2mm以内，不会出现局部塌陷或者凸起的问题。设计思路上完全遵循车载改装的轻量化与可靠性优先原则，所有骨架构件都采用1.5mm厚的冷轧钢板冲压成型，铰接转轴选用45号钢调质处理，表面做镀锌防锈处理，能适应车内温差变化大、湿度波动高的使用环境，避免长期使用出现锈蚀卡滞的问题；

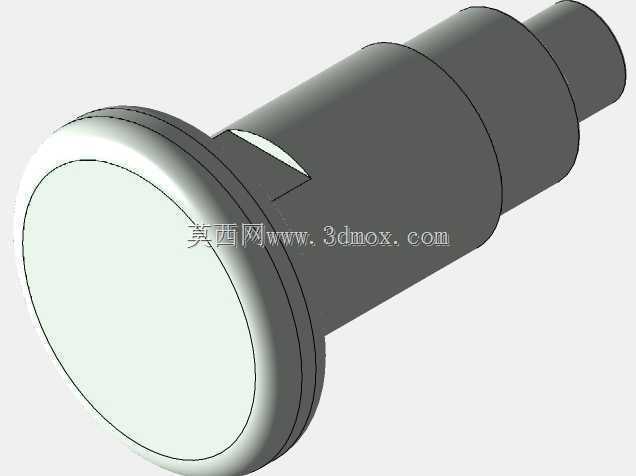

　　锁止机构采用双重锁止设计，座椅形态下有靠背角度锁和座椅整体固定锁两道保险，车辆发生碰撞时不会出现意外解锁的风险，卧床形态下有翻转限位锁和延展板定位销两道固定结构，躺卧时即使反复翻身也不会出现结构移位或者异响。外形尺寸方面，座椅形态下整体宽度为620mm，座垫距离底板高度为420mm，靠背总高度为880mm，和原车普通单人座椅的安装边界完全一致，不需要调整周边的内饰板、扶手箱等原有部件的位置，直接替换原车座椅即可完成安装；转换为卧床形态后，床面总长度为1850mm，宽度保持620mm，床面距离底板高度为420mm，床面下方预留有120mm高的储物空间，可以放置被褥、随身行李等物品，不会浪费座椅下方的闲置空间。安装边界上，

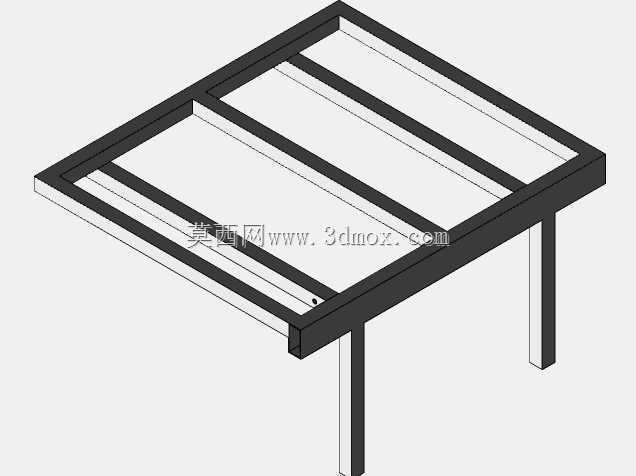

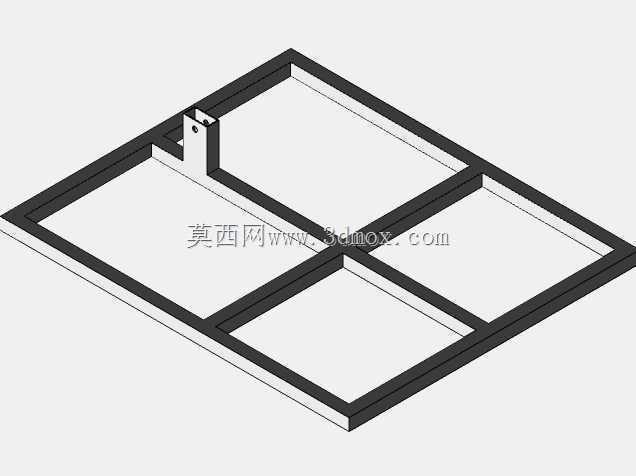

　　结构底部的四个安装脚位完全匹配主流微面、轻客车型的座椅安装孔距，横向孔距为380mm，纵向孔距为280mm，安装时只需要使用原车的座椅固定螺栓，按照规定扭矩拧紧即可，不需要额外制作转接支架，安装完成后座椅的前后调节功能依然保留，可以根据车内空间布局前后滑动150mm的距离，适配不同车型的内部空间尺寸。结构的运动间隙经过反复校核，翻转过程中不会和车内的侧围内饰、安全带固定点、车门内饰板发生干涉，所有运动部件的边缘都做了圆角钝化处理，转换过程中不会划伤手部或者刮坏车内织物内饰；床面的支撑骨架做了网格化减重设计，整体结构重量控制在18kg以内，不会给车辆增加过多的簧下载荷，同时床面的静载能力可以达到150kg，完全满足成年人躺卧的载荷要求，即使在颠簸路面行驶切换为座椅形态时，整体结构的刚性也能满足乘用车座椅的强度标准，不会出现骨架变形或者焊点开裂的问题。针对车载使用的特殊场景，结构的所有铰接位置都加装了尼龙耐磨衬套，长期反复翻转也不会出现金属摩擦的异响，锁止机构的解锁手柄做了内凹式设计，日常乘坐时不会误触解锁，同时解锁需要的按压力度设置为15N，既不会因为力度太小导致误操作，也不会因为力度太大造成解锁困难。
