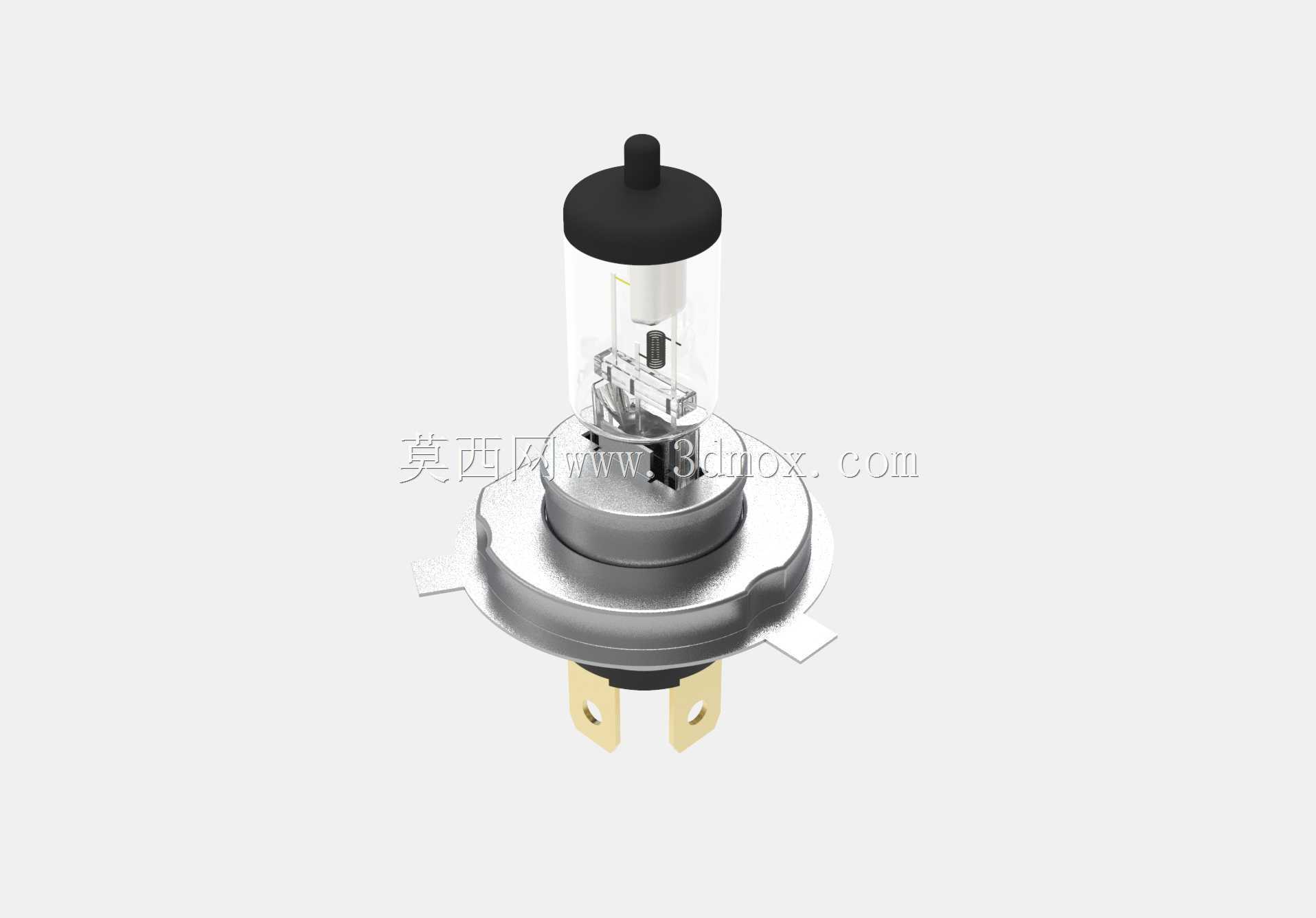

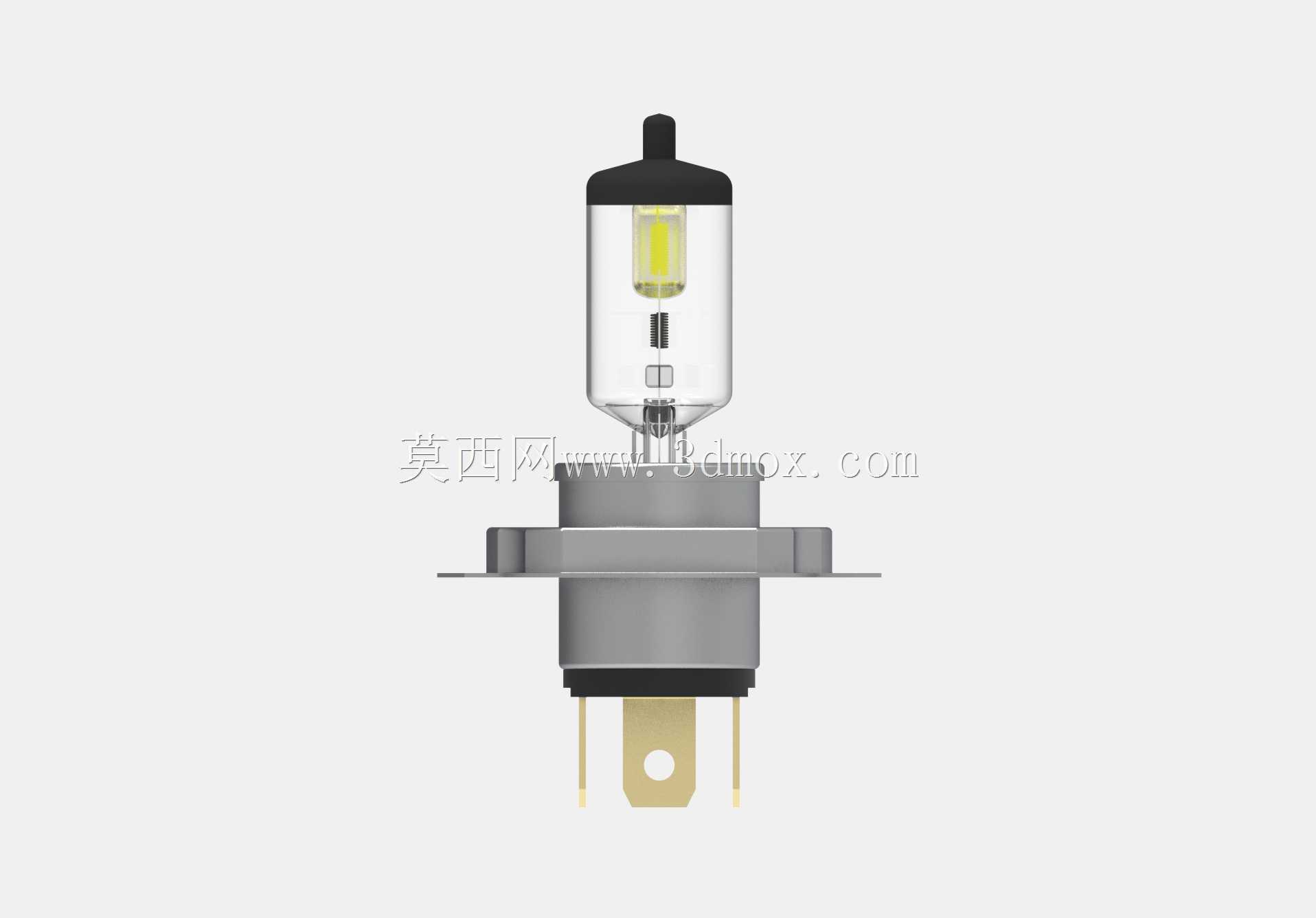

24V90/100W汽车卤素前照灯泡结构模型

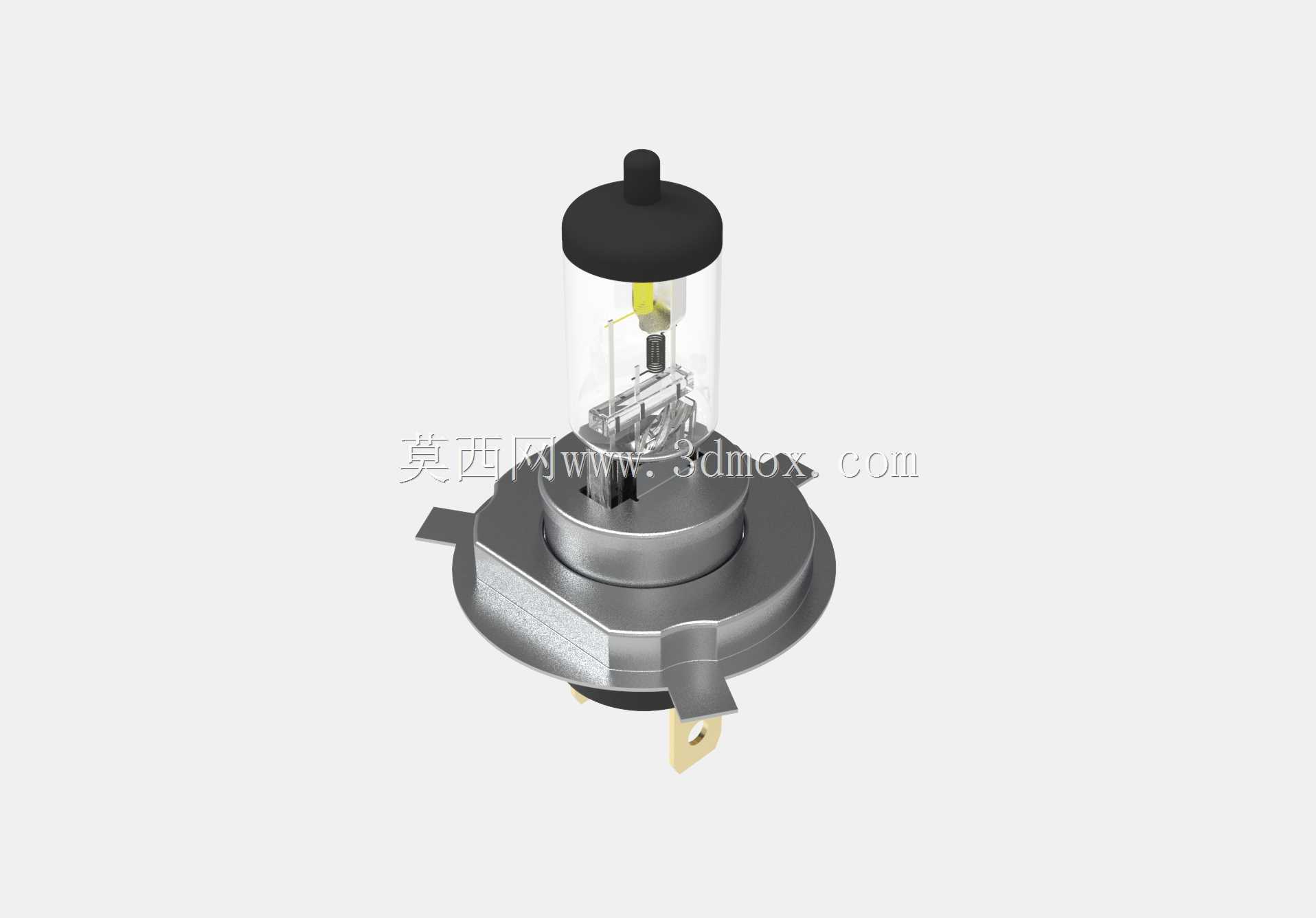

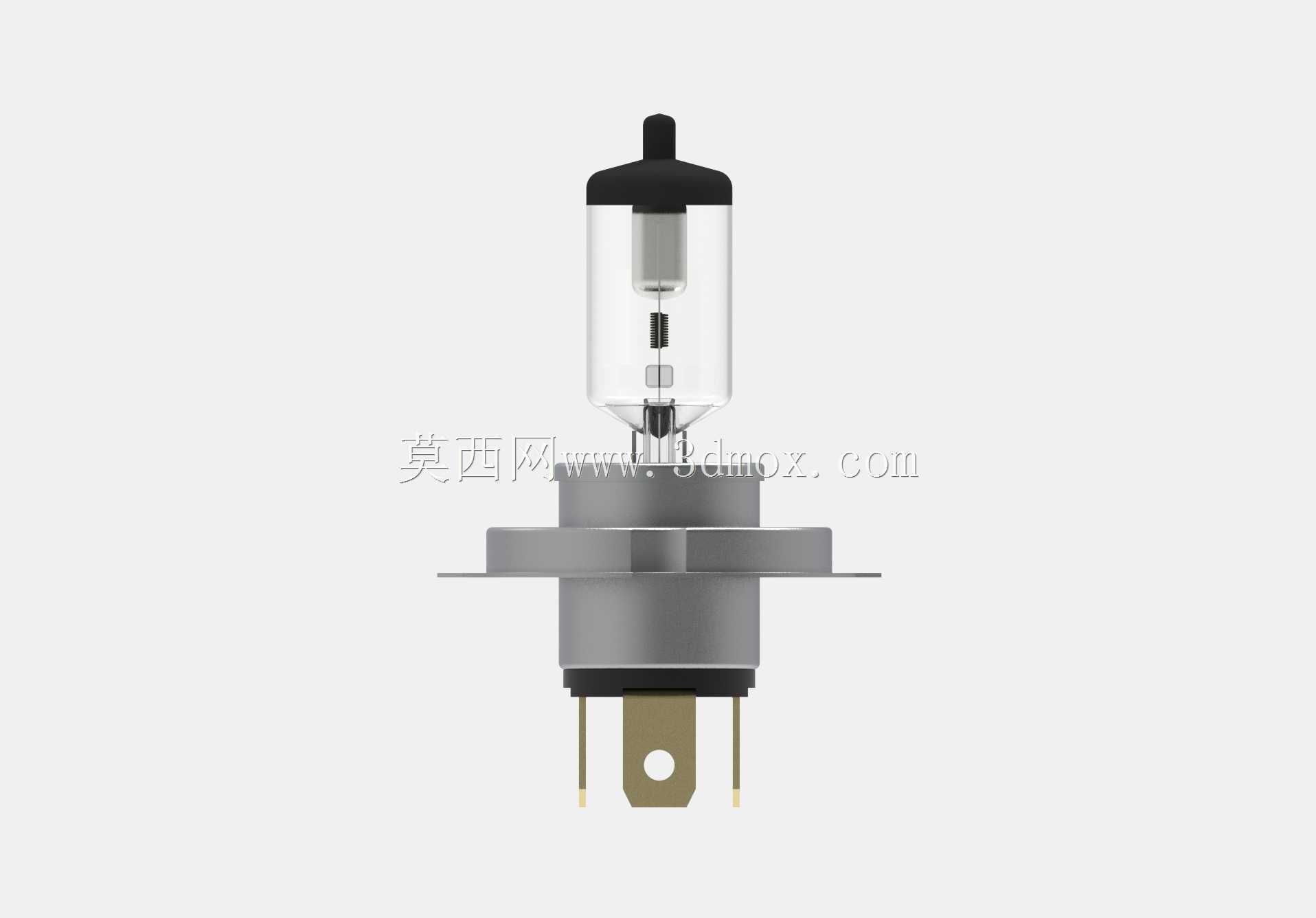

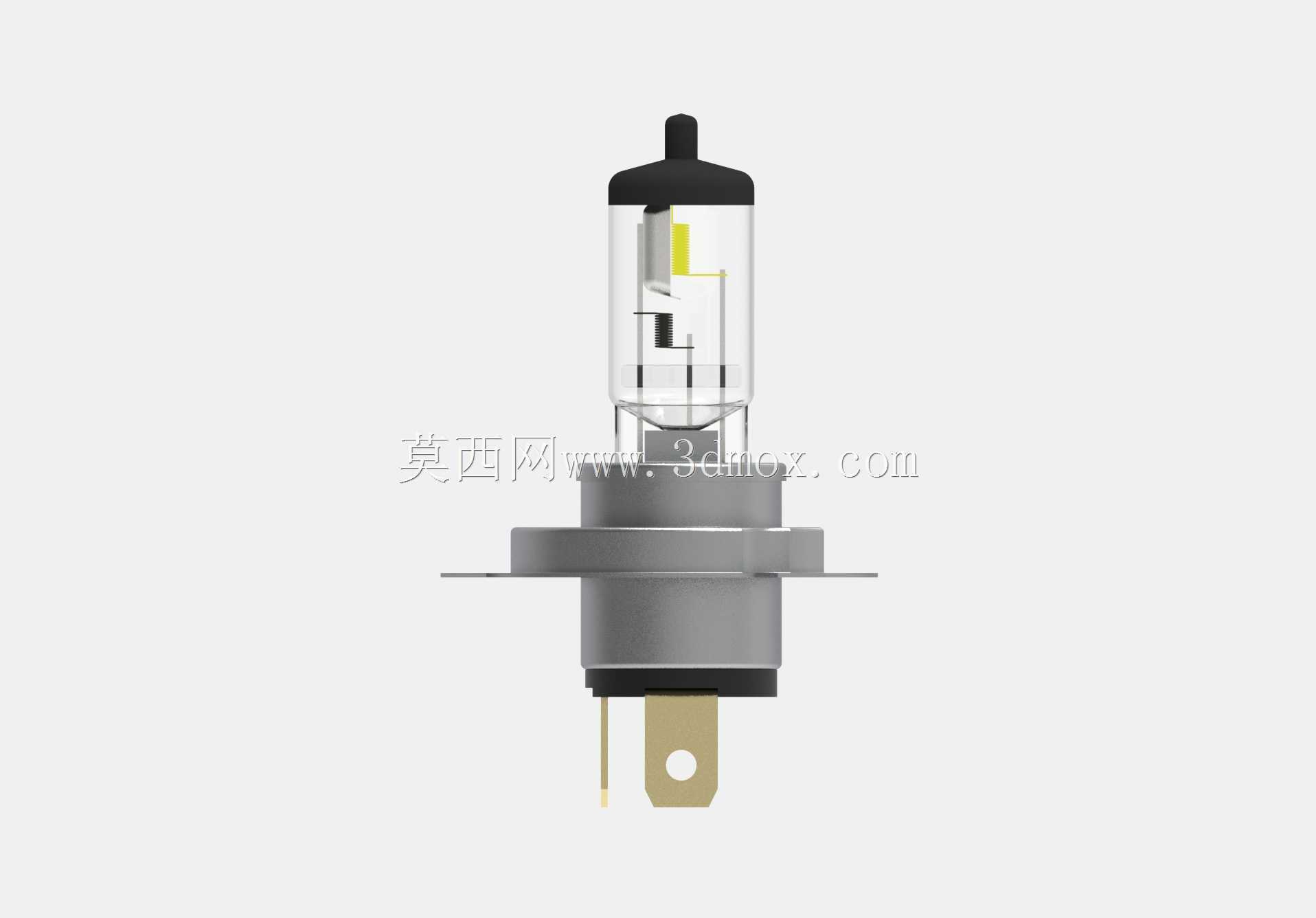

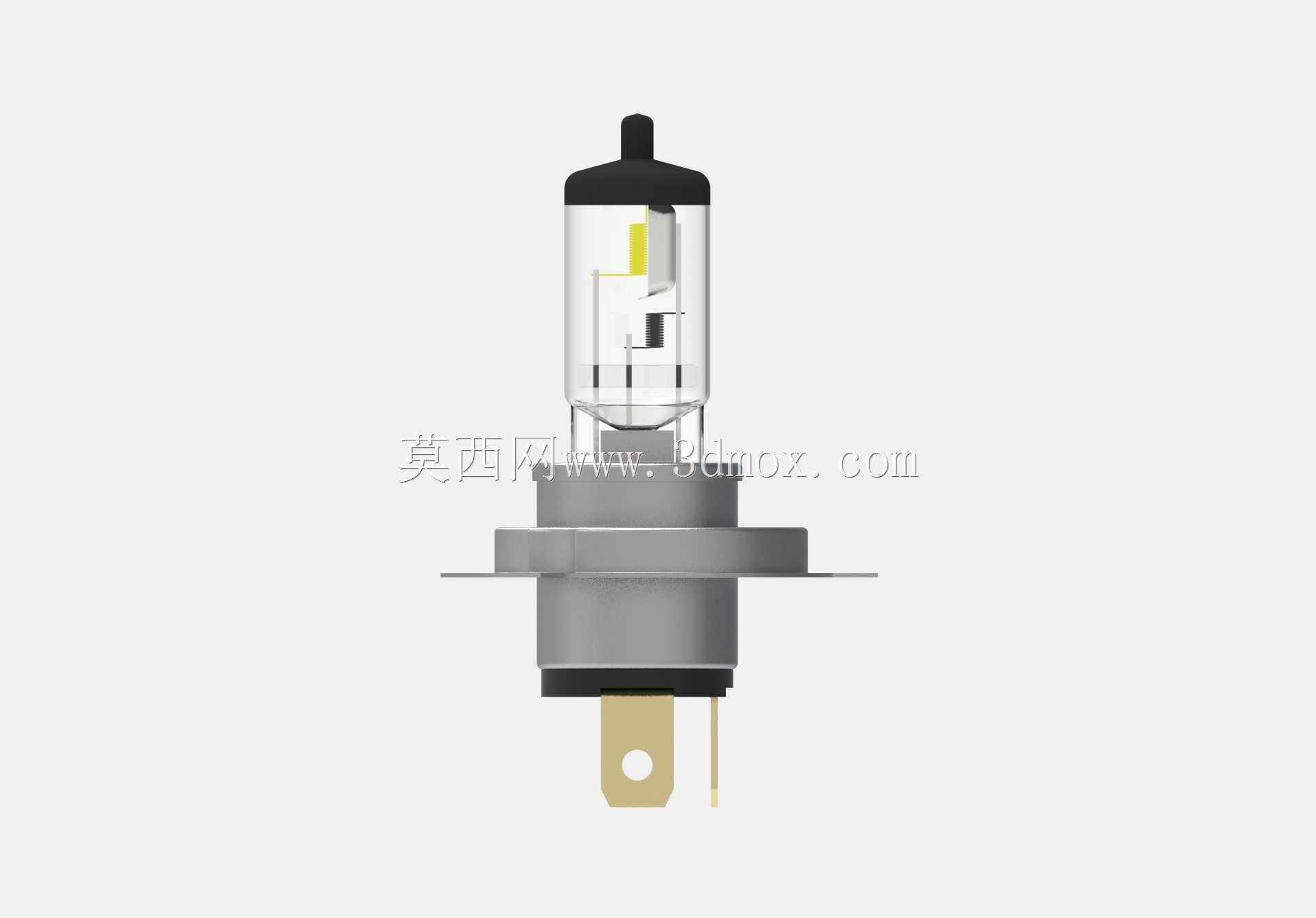

　　这款H4规格卤素光源的三维结构，还原了24V电压平台下90/100W双功率车用灯泡的完整装配细节，在商用车、工程作业车辆的前照灯系统中，这类光源承担着近远光切换的核心照明功能，适配24V车载电气系统的重载车辆使用场景，常见于货运卡车、大中型客车、非道路工程机械设备的照明回路中。从结构设计逻辑来看，模型完整复现了灯泡的三层核心结构：最外侧的硬质玻璃泡壳采用耐高温硼硅酸盐材质成型，泡壳内部充入卤素循环气体，泡壳顶端的黑色绝缘帽既承担高压绝缘防护作用，也能避免光线向上散射造成的眩光问题；中部的灯丝支架采用耐高温金属冲压成型，双灯丝分别对应近光与远光的发光位置，近光灯丝下方设置有金属遮光罩，用于遮挡灯丝向上发射的光线，

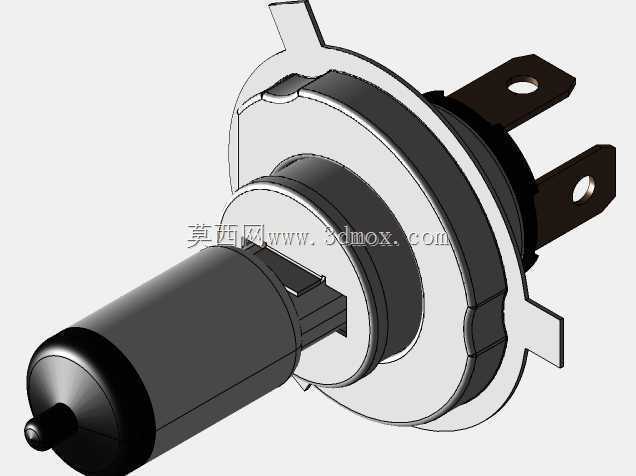

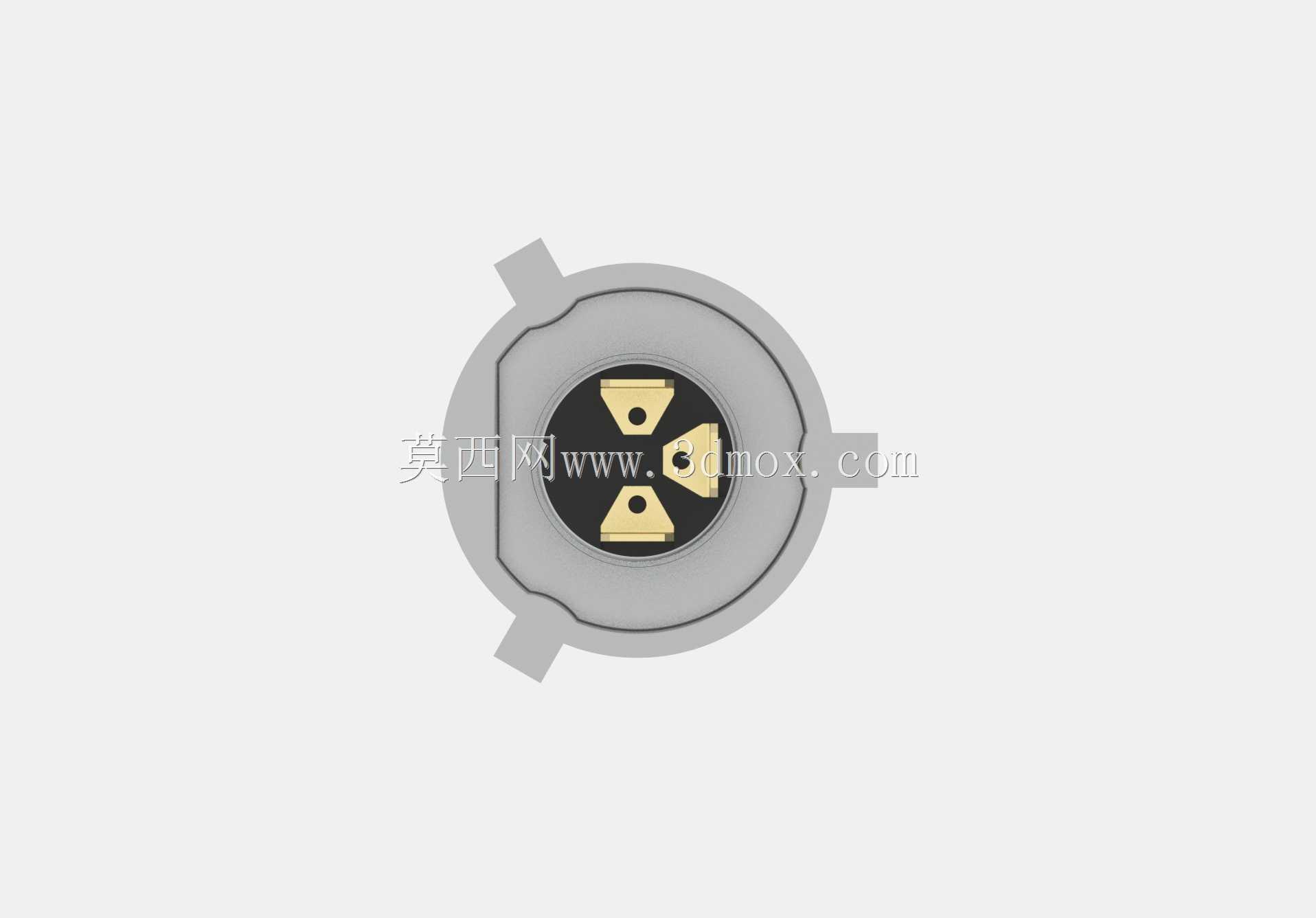

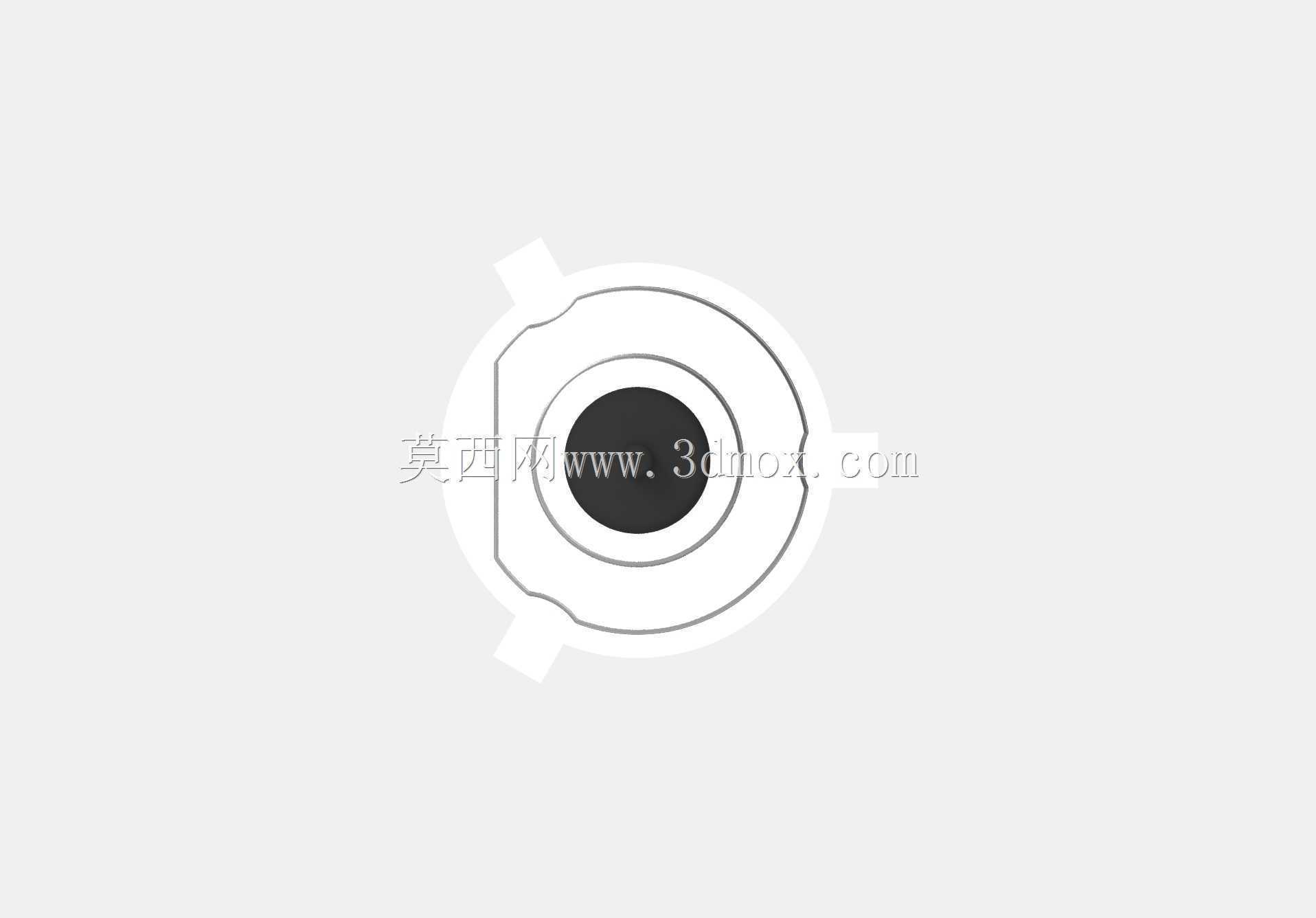

　　避免会车时对向驾驶员产生炫目，远光灯丝则无遮光结构，保证光线能够向前方远距离投射；底部的金属安装法兰盘采用三定位卡爪结构，卡爪的角度、伸出长度与灯座的卡槽完全匹配，安装时对准卡槽插入后旋转即可完成锁止，法兰盘下方的插片式接线端子采用标准化间距设计，能够直接适配通用H4灯座的接插件，无需额外改线即可完成装配。从安装边界尺寸来看，法兰盘的定位基准直径、卡爪的分布角度完全符合车用H4灯泡的安装规范，泡壳的最大外径、整体高度控制在常规前照灯反光碗的容纳尺寸范围内，不会出现泡壳触碰反光碗内壁、安装后与灯壳防尘盖干涉的问题；接线端子的伸出长度、厚度满足接插件的插合深度要求，能够保证车辆行驶在颠簸路面时接插件不会松脱断电。在实际工程应用中，

　　这类双功率卤素灯泡的结构设计需要兼顾多方面的性能要求：灯丝的支撑结构需要具备足够的抗振性能，能够承受车辆行驶过程中发动机振动、路面颠簸带来的交变载荷，避免灯丝在使用寿命周期内出现断裂；玻璃泡壳与金属法兰的封接部位采用耐高温密封结构，能够承受灯泡工作时的高温差变化，避免漏气导致灯泡失效；泡壳内部的卤素填充气压经过匹配设计，能够在灯丝点亮高温状态下形成卤素循环，减少钨丝蒸发造成的泡壳发黑问题，延长灯泡的有效使用寿命。建模过程中对各部件的配合公差做了还原：金属法兰与玻璃泡壳的封接位置、灯丝支架与法兰的铆接位置、接线端子与法兰的固定位置都按照实际装配关系做了约束，能够直接用于前照灯反光碗的配光模拟、灯座结构的匹配校核，

　　也可以作为车载电气系统教学演示的结构样本，帮助设计人员理解车用卤素光源的工作原理与装配逻辑。在做整车灯光系统选型时，这类结构模型能够帮助设计人员提前确认安装空间是否充足，接插件的匹配是否到位，避免后期开模后出现安装干涉的问题；在做灯具维修替换时，也可以通过模型直观对比不同品牌同规格灯泡的结构差异，确认替换件的适配性。不同于家用小功率卤素光源，车用24V平台的高功率灯泡在散热结构上做了针对性设计，金属法兰盘同时承担散热作用，能够将灯丝工作产生的热量通过法兰传导到灯座上，避免泡壳局部温度过高造成的寿命衰减，模型中也还原了法兰盘的散热筋结构细节，能够直观看到热量传导的路径设计。
