车载拓展承载式车顶置物框架结构

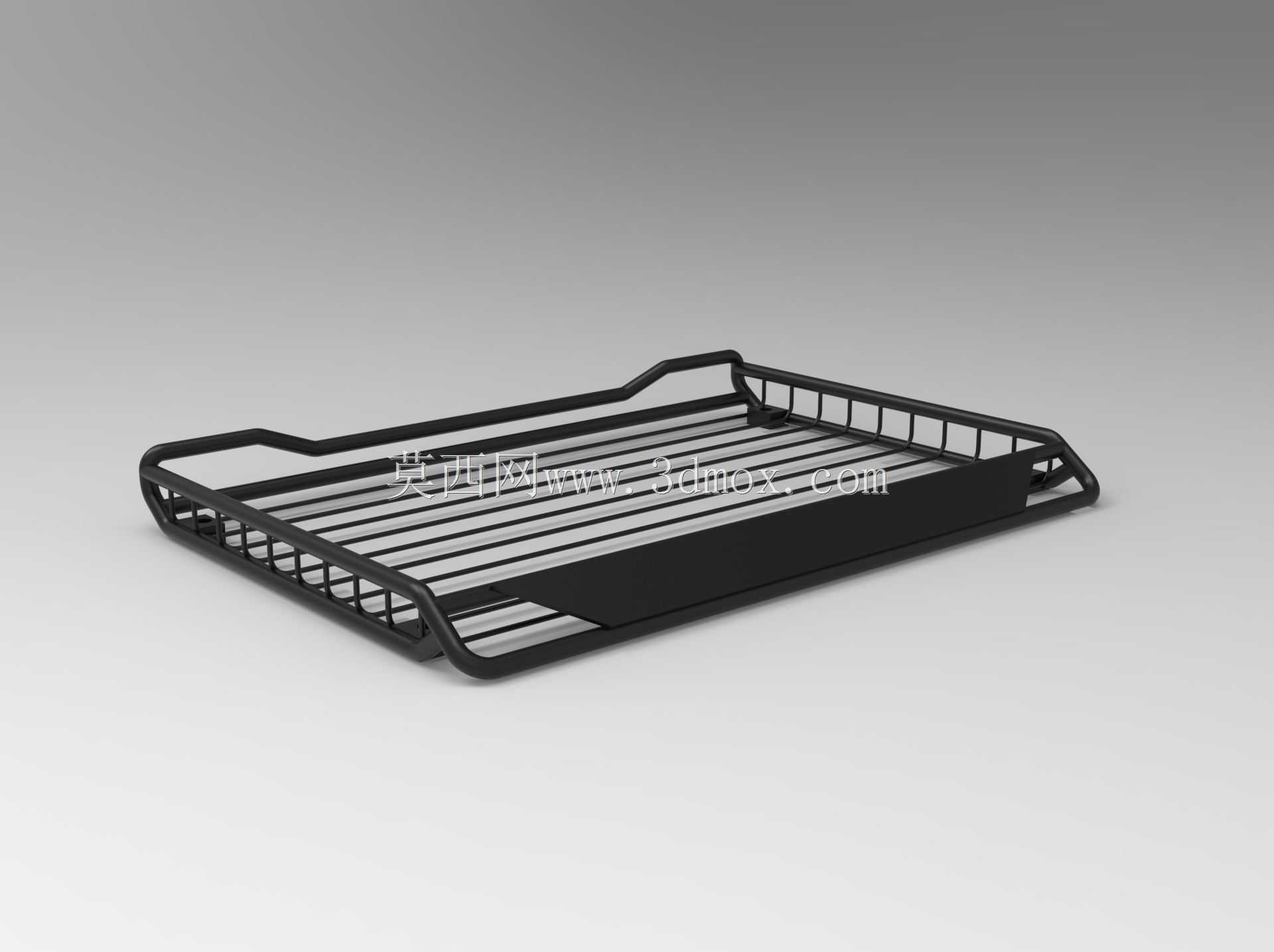

　　这款车顶置物框架的设计，首先要匹配多数量产SUV、硬派越野车型的车顶纵杆安装点位，框架整体采用等距排布的横向栅格结构，栅格间距控制在80mm，既可以避免小尺寸行李在行驶中滑落，又能最大化降低风阻，同时减少框架自身重量对车顶负载阈值的占用。框架四周设置了高度120mm的围边，围边采用圆管弯折成型，所有转角位置做了大圆弧过渡，没有尖锐凸起，一方面避免装卸行李时剐蹭物品或划伤操作人员，另一方面在车辆高速行驶时可以打散迎面气流，减少气流在框架边角位置形成涡流产生的风噪。

　　在实际户外自驾场景中，这类框架可以承载露营帐篷、折叠桌椅、脱困板、备用油桶这类不适合放置在车内的物品，尤其是长途穿越过程中，车内需要预留乘坐空间与应急物资存放位置，车顶的拓展承载空间就可以分担储物压力。框架底部设置了四组可调节安装支座，支座的夹持宽度可以在30mm到85mm之间调整，能够适配不同截面尺寸的原厂车顶纵杆，支座与纵杆接触的位置加装了橡胶缓冲垫，既可以避免金属硬接触划伤车顶纵杆的漆面，也能在车辆行驶在颠簸非铺装路面时，吸收部分振动，防止连接螺栓出现松动。

　　从结构强度设计来看，框架主体采用薄壁矩形管焊接成型，整体静态承载能力可以达到150kg，满足多数车型原厂车顶允许的动态承载要求，焊接位置全部做了满焊处理后打磨平整，整体表面做了哑光喷塑处理，能够抵御户外雨水、泥水的腐蚀，长期使用不会出现锈蚀掉漆的问题。框架的前后两端做了倾斜收边设计，前端倾斜角度与车辆前挡风玻璃的上沿倾角做了匹配，进一步降低高速行驶时的风阻系数，减少额外的油耗增加。

　　设计过程中也充分考虑了使用的便利性，栅格结构的每一根横杆都预留了通用绑带穿孔位，用户固定行李时，可以快速将绑带穿过栅格，不需要额外寻找挂点，围边的圆管上也预留了拓展安装孔位，可以后续加装辅助照明灯、工兵铲固定支架、天线支架这类附属配件，不需要在框架上二次打孔破坏结构。框架整体的安装高度控制在140mm，安装完成后不会超出多数地库2米的限高要求，日常城市通勤使用也不需要频繁拆卸，不会影响车辆的正常通行。

　　在结构校核阶段，重点对框架的四个安装支座位置做了应力仿真，模拟车辆在急加速、急刹车、颠簸路面倾斜受力的工况，确保支座位置不会出现应力集中导致的断裂变形，横向栅格的排布也做了承重均匀性优化，即使重物放置在框架的边角位置，也不会出现框架局部变形的问题。不同于粘贴式或者卡扣式的装饰性行李架，这款框架是实打实的承载结构，所有连接部位都采用防松螺母锁紧，长期在颠簸路段行驶也不会出现移位。

　　很多用户在选择车顶承载装置时容易忽略整体的外形尺寸与车身宽度的匹配，这款框架的宽度控制在1100mm，长度1400mm，安装后两侧不会超出车身外后视镜的宽度，不会影响车辆的侧面视野，也不会在会车时因为两侧突出造成剐蹭风险。框架底部与车顶钣金之间预留了25mm的间隙，避免行驶过程中框架上下振动直接磕碰车顶漆面，同时这个间隙也可以预留出车顶天窗开启的空间，不会影响天窗的正常上翘开启，日常使用时不需要因为开天窗而拆卸框架。
