汽车起动机行星齿轮减速传动结构

　　这套行星齿轮结构是汽车起动系统里的核心减速传动单元，直接对接起动机电机输出端与驱动齿轮轴，承担着把电机高转速低扭矩的动力转化为低转速大扭矩输出的关键作用，适配小体积高功率起动机的动力匹配需求，在乘用车、商用车的燃油发动机起动场景中广泛应用，是解决起动机功率密度与起动扭矩矛盾的典型结构方案。从实际装车工况来看，该结构安装在起动机的中腔位置，前端衔接单向离合器与驱动拨叉行程空间，后端对接直流电机的电枢轴输出端，径向尺寸受起动机安装腔内径限制，轴向长度需要匹配拨叉的滑动行程与电机端盖的安装止口，所有齿轮的啮合中心距严格控制在壳体的轴承座孔位公差范围内，避免装配后出现齿侧间隙过大导致的起动打齿、或者间隙过小引发的卡滞磨损问题。

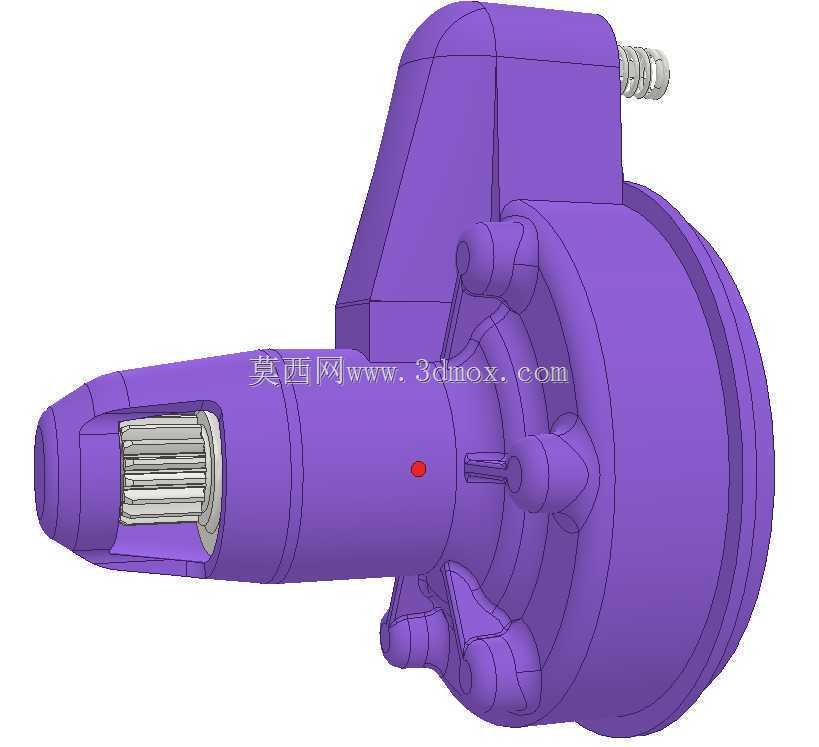

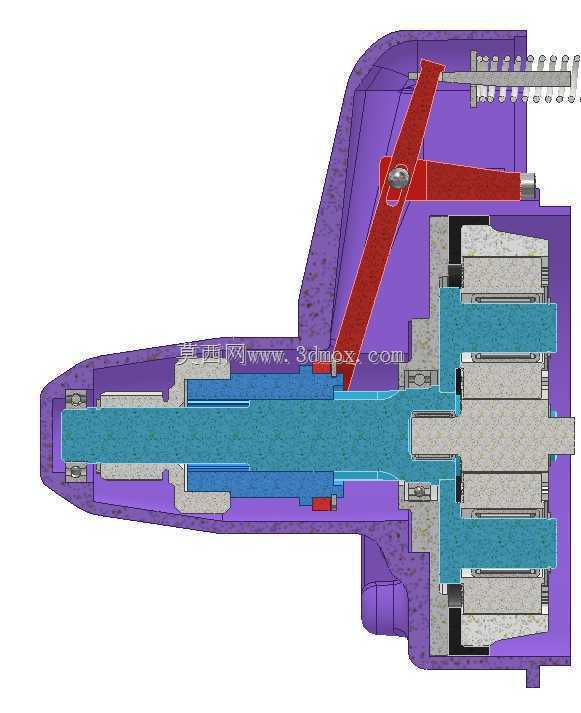

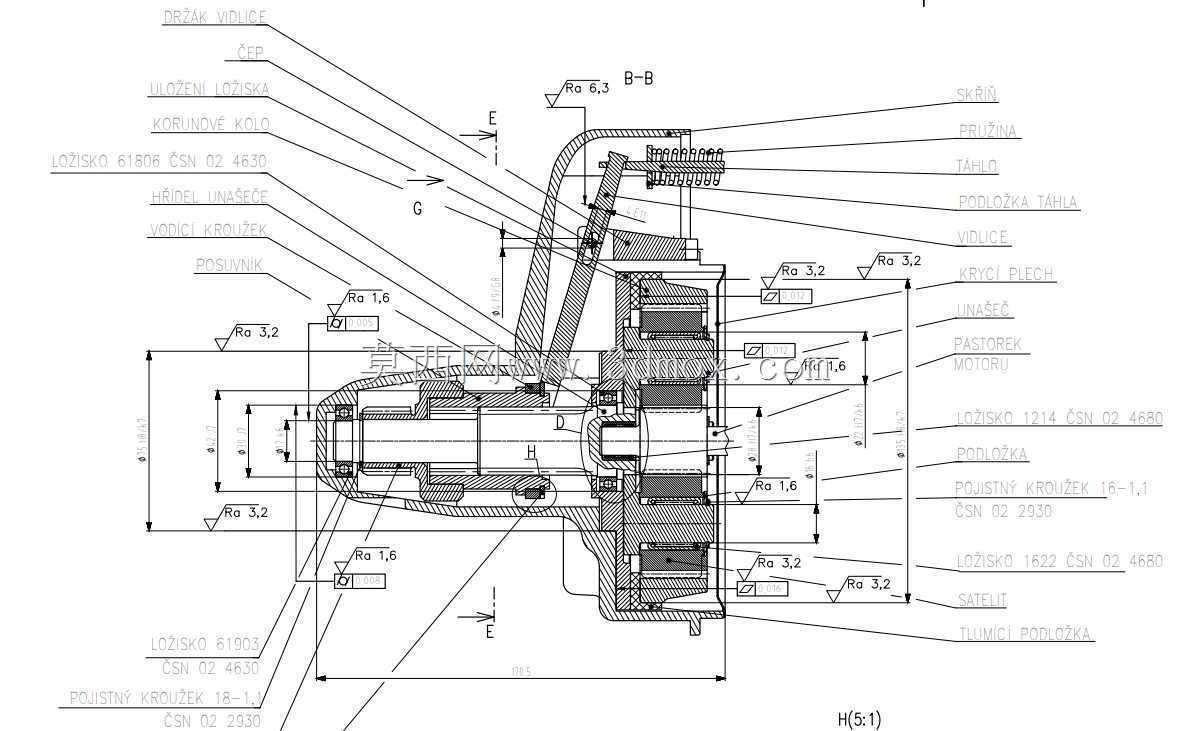

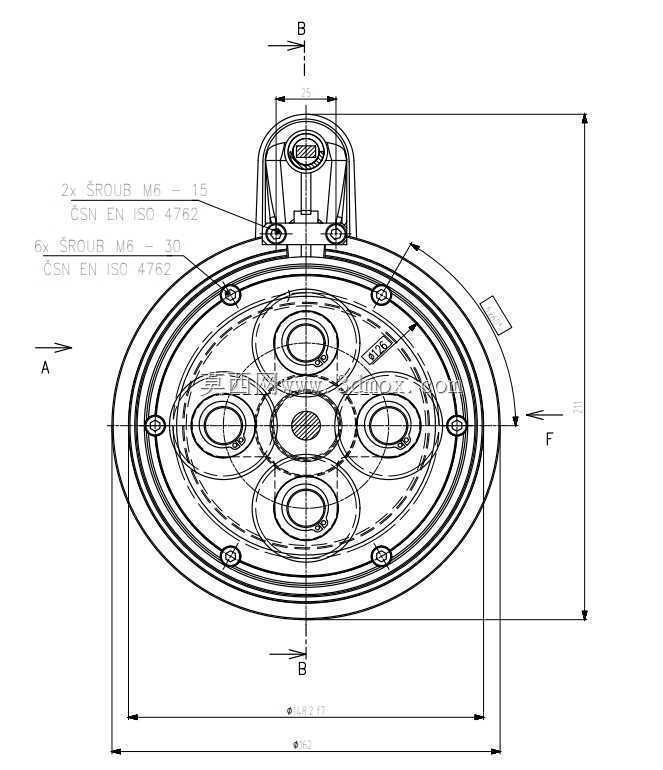

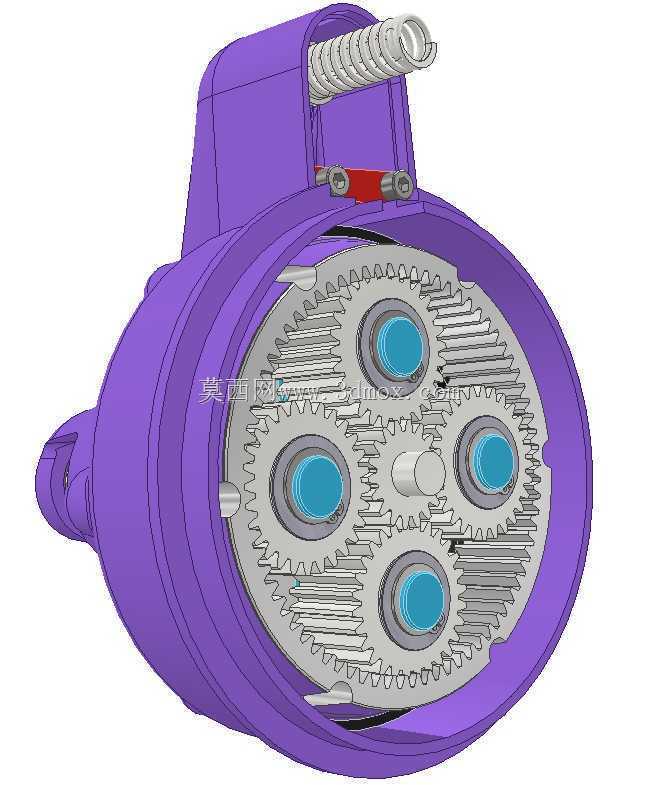

　　设计逻辑上围绕功率匹配展开，基于电机额定输出功率与额定转速参数，通过行星排的速比换算，将输出端的起动扭矩提升至能够克服发动机曲轴静阻力矩的阈值，同时控制输出转速在合理区间，保证驱动齿轮与发动机飞轮齿圈啮合时的线速度匹配，减少啮合冲击。结构组成上包含内齿圈、行星轮、行星架、太阳轮几个核心部件，太阳轮直接加工在电机电枢轴的延伸端，省去了额外的连接轴套与键连接结构，减少了传动链的累计误差，也压缩了轴向安装尺寸；三个行星轮通过滚针轴承安装在行星架的支撑销上，行星架的输出端通过花键与单向离合器的内圈衔接，动力传递路径上的所有配合面都设置了对应的润滑储油空间，避免起动瞬间高负荷下的干摩擦。内齿圈采用过盈配合压装在起动机的壳体腔体内，

　　周向设置止转卡槽防止受载后转动，齿圈的齿部采用变位设计，平衡太阳轮与行星轮、行星轮与内齿圈的滑动率，减少长期起动工况下的齿面磨损。从安装边界来看，整个行星齿轮组件的径向最大轮廓不能超出壳体的内孔直径，行星架输出端的花键参数需要和单向离合器的内花键完全匹配，轴向定位依靠壳体台阶与电机端盖的压紧面实现，不需要额外的轴向锁紧零件，减少了零件数量与装配工序。拨叉的工作行程需要和行星架组件的轴向滑动距离匹配，保证驱动齿轮推出时能够完全啮合飞轮齿圈，退回时不会和行星轮组件发生运动干涉。实际功能层面，这套减速结构除了扭矩放大的核心作用，还能在起动过程中缓冲电机启动瞬间的冲击载荷，行星轮的均载设计能够让三个行星轮均匀分担传动载荷，

　　避免单个齿轮受载过大出现断齿失效，同时行星传动的同轴度特性让整个传动单元的径向受力平衡，减少轴承的偏磨问题，提升起动机的反复起动寿命。建模过程中需要严格控制各齿轮的模数、压力角、变位系数的匹配关系，行星轮的安装孔位置度公差需要控制在微米级，保证装配后三个行星轮能够同时和太阳轮、内齿圈啮合，避免出现单齿受力的情况；行星架支撑销的垂直度公差也需要严格管控，防止行星轮转动时出现偏斜导致的卡滞。壳体上对应行星轮的位置需要预留足够的径向间隙，避免齿轮转动时和壳体内壁发生剐蹭，同时预留润滑脂的填充空间，保证全寿命周期内的齿面润滑。
