SM型红色低压母线绝缘支撑构件

　　在低压成套配电柜、交流稳压设备、母线槽系统的结构排布中，母线的绝缘固定是直接影响设备运行安全的核心环节，这类SM型绝缘支撑件，就是专门针对矩形铜排、硬母线的悬空固定需求设计的绝缘构件，替代了传统的绝缘板裁切支撑、瓷质绝缘子的安装方案，在紧凑化的配电柜体内部应用占比逐年提升。从实际选型的角度看，这类绝缘件的核心作用是在带电母线与接地柜体框架之间形成可靠的绝缘隔离，同时承担母线自重、短路电动力带来的机械载荷，避免母线在长期运行中出现位移、形变，或是绝缘距离不足引发的爬电、击穿故障。不同于老式瓷质绝缘子易碎、安装扭矩容差小的问题，这款构件的主体采用含玻璃纤维的不饱和聚合物模压成型，搭配块状模塑料的基体结构，在保持高绝缘电阻的同时，抗冲击性能、耐湿热性能都有明显提升，即使在配电房存在凝露、温差变化的工况下，也不会出现绝缘性能骤降、本体开裂的问题，红色的本体配色也符合低压配电系统中绝缘构件的标识习惯，方便现场检修时快速识别带电部位的支撑点位。

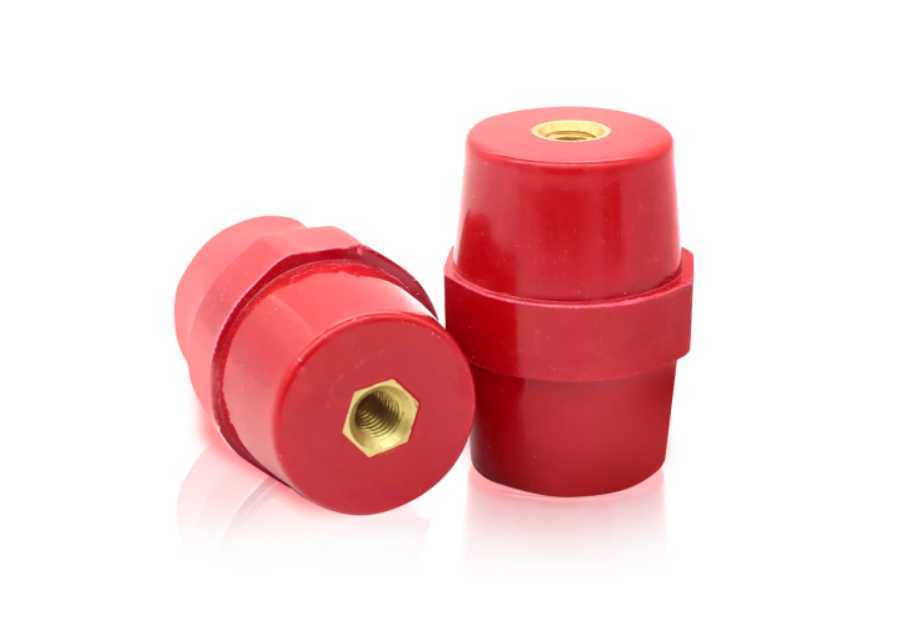

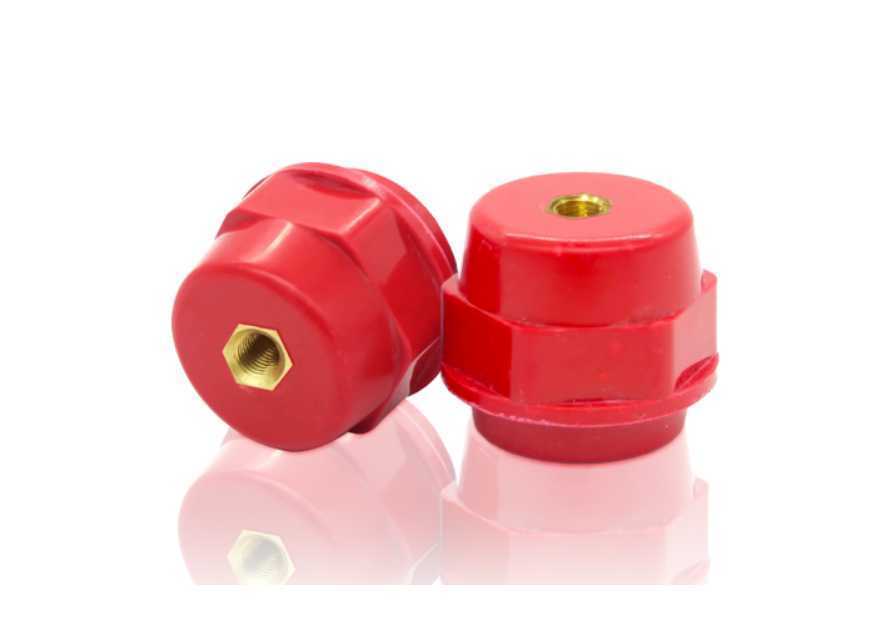

　　从结构设计逻辑来看，这款构件采用两端内嵌黄铜六角螺母的结构，完全区别于传统绝缘子需要穿螺栓固定的形式，安装时不需要在绝缘件本体上预留贯穿的螺栓通道，一方面避免了螺栓与绝缘件内壁之间的气隙引发局部放电，另一方面两端的内螺纹可以分别适配柜体安装面与母线固定面的连接需求：安装端可以通过螺栓将绝缘件预先固定在柜体的安装梁、绝缘安装板上，待所有支撑件定位完成后，再将母线贴合在支撑件的上端面，通过螺栓拧入上端的黄铜嵌件完成母线的压紧固定，这种两端内螺纹的设计大幅压缩了安装所需的操作空间，在母线排布间距较小的稳压设备内部，不需要预留长螺栓穿装的操作余量，能有效缩小柜体的整体体积。内嵌的黄铜螺母采用六角结构，在模压成型时直接嵌入本体，六角的外形可以和模塑料形成可靠的机械咬合，即使长期承受拧紧扭矩、短路时的电动力冲击，也不会出现螺母跟转、脱出的问题，黄铜材质的导电嵌件也能避免长期使用后螺纹锈蚀，降低后期运维时拆卸更换的难度。

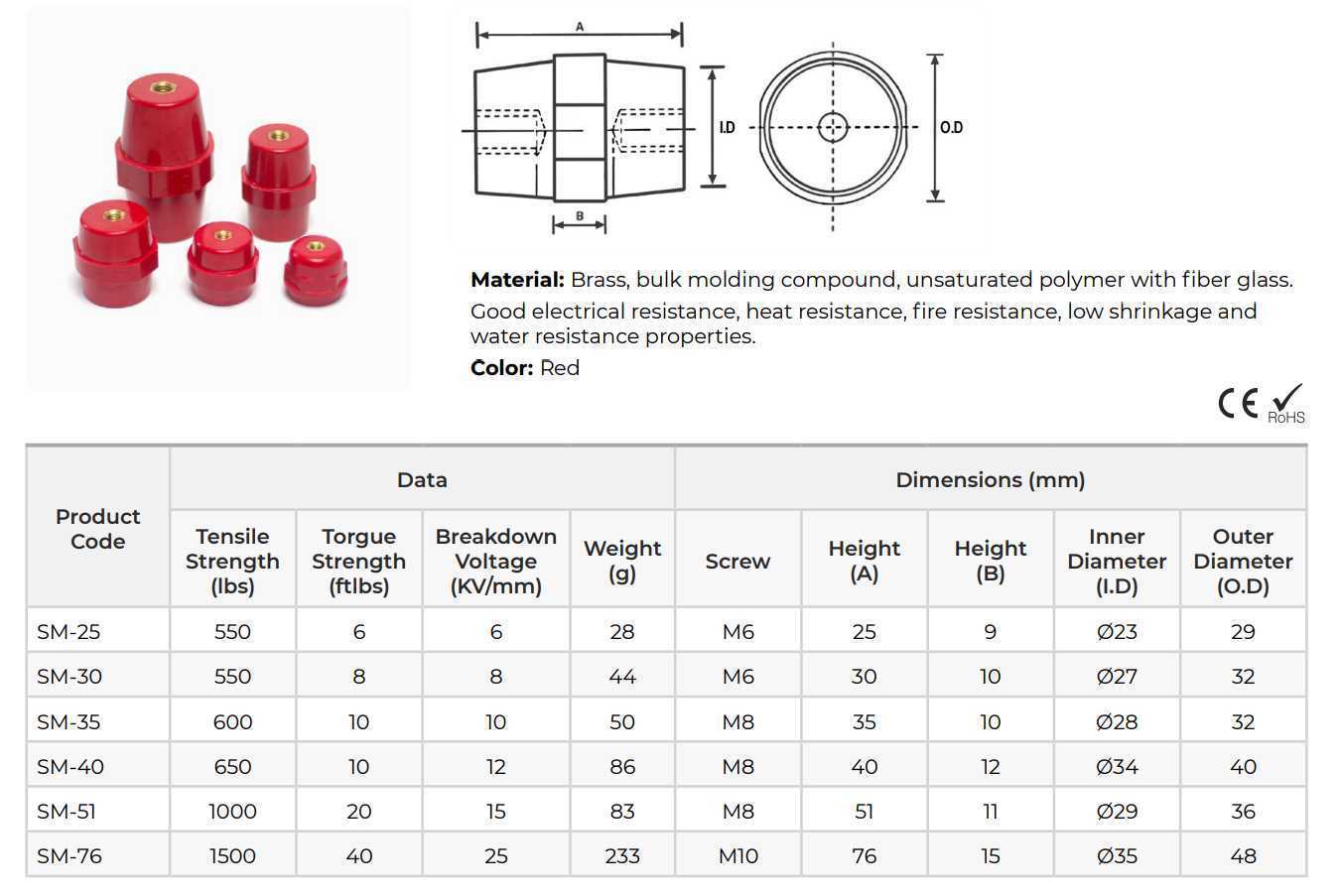

　　从安装边界与尺寸适配的角度，这类SM系列绝缘件有明确的高度选型梯度，不同高度对应不同的额定绝缘电压等级，建模时需要重点关注几个核心尺寸参数：首先是本体的最大外径，这个尺寸直接决定了相邻两相母线之间的最小排布间距，必须保证两个相邻绝缘件的外沿之间留有足够的空气间隙，避免不同相的绝缘件表面之间形成爬电通道；其次是两端嵌件的螺纹规格，常见的规格适配M6、M8、M10的常用电气安装螺栓，建模时需要保证螺纹的同轴度，避免两端螺纹不同心导致安装时螺栓别劲，造成绝缘件本体出现内应力；再者是本体中部的凸沿结构，这个结构并非工艺冗余，而是专门设计的爬电距离延长结构，通过增加绝缘件表面的爬电路径长度，在相同的整体高度下提升绝缘耐受电压等级，建模时不能随意简化这个凸沿结构，否则会直接影响实际使用时的绝缘性能。另外需要注意的是，绝缘件上下两端的安装面都设计有微小的平面度预留，安装时不需要额外加装平垫就能和母线、柜体安装面形成贴合，避免局部压强过大导致绝缘件端部开裂。

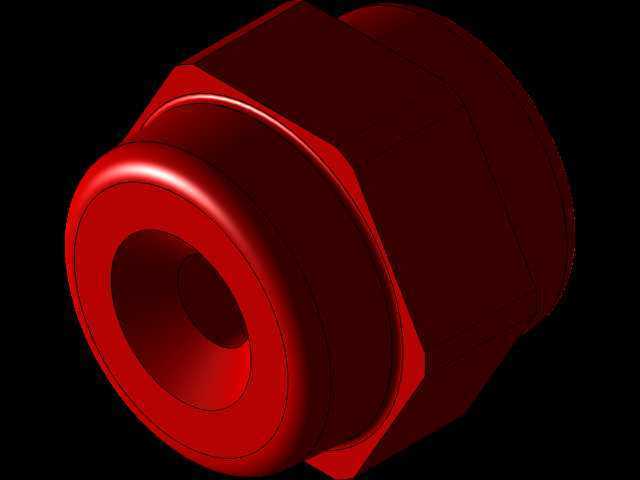

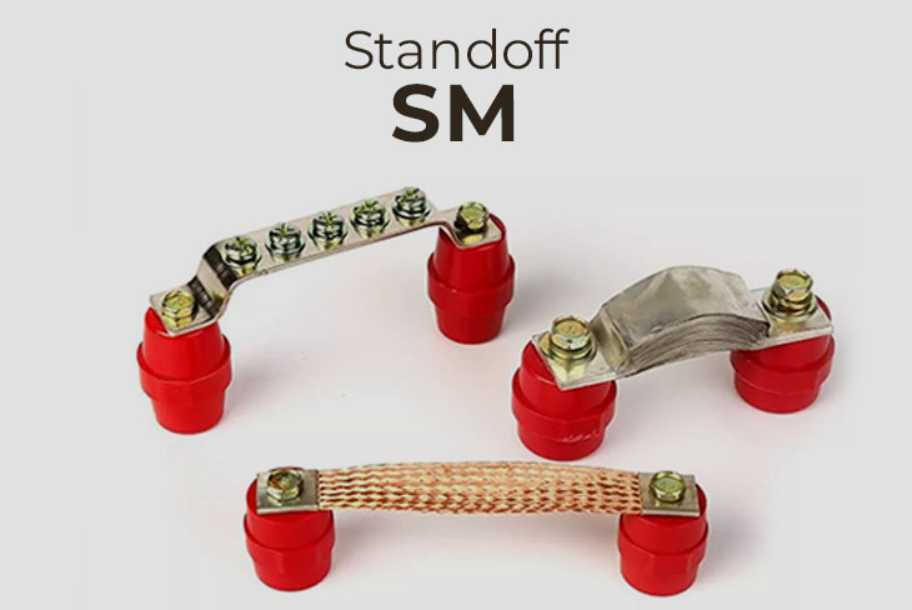

　　在实际工程应用中，这类绝缘件的适用场景覆盖了交流稳压设备的内部母线固定、低压电容补偿柜的母排支撑、小型箱变的低压侧母线排布、工业控制设备的内部带电构件隔离，甚至在一些大电流的直流电源设备中也能使用。建模时需要还原材料的实际特性：主体的模压塑料表面是哑光的红色质感，没有明显的注塑熔接线，两端的黄铜嵌件和本体端面保持齐平，不会出现凸起或是凹陷的情况，本体的锥度结构是从两端向中部凸沿逐渐过渡，没有尖锐的棱角，所有边角都做了小圆弧处理，避免模压成型时出现应力集中，同时也能减少表面灰尘的积聚，降低长期使用后积灰引发的绝缘下降风险。不同于通用的紧固件，这类绝缘支撑件的机械强度需要满足短路峰值电流下的动稳定要求，因此本体的壁厚设计经过了严格的校核，即使在母线受到数千牛的电动力冲击时，也不会出现断裂、碎裂的情况，同时材料的阻燃特性满足电气设备的耐火要求，即使周边出现局部过热，也不会引燃绝缘件本体，避免故障范围扩大。在进行三维装配时，需要注意绝缘件的安装扭矩不能超过材料的承受上限，通常黄铜嵌件的最大拧紧扭矩不超过8N·m，建模时可以预留对应的安装间隙，避免装配干涉导致的应力集中问题。
