防爆管路密封连接接头结构设计

　　在石化厂区、井下作业、易燃易爆粉尘车间这类存在爆炸性气体或可燃粉尘的危险作业场景中，电气线路的穿管防护一直是防爆系统里容易被忽略却又至关重要的环节，这类防爆导管密封配件，正是为解决穿线导管接口处的密封隔爆需求设计的专用连接件。从实际工程应用来看，这类配件主要用在防爆电气线路的敷设路径上，当镀锌穿线导管需要转弯、分支，或是进出防爆接线盒、防爆配电箱、防爆电机接线腔的位置，都需要这类密封配件做过渡连接，它的核心作用有两个：一是实现两段导管之间的可靠机械连接，保证管路整体的结构强度，避免外力拉扯导致管路脱节；二是在接口位置形成可靠的密封隔爆层，阻止管路内部可能出现的电弧、火花窜出到外部危险环境，同时也能阻挡外部的易燃易爆介质、水汽、粉尘顺着导管接口渗入管路内部，降低线路绝缘失效的风险。

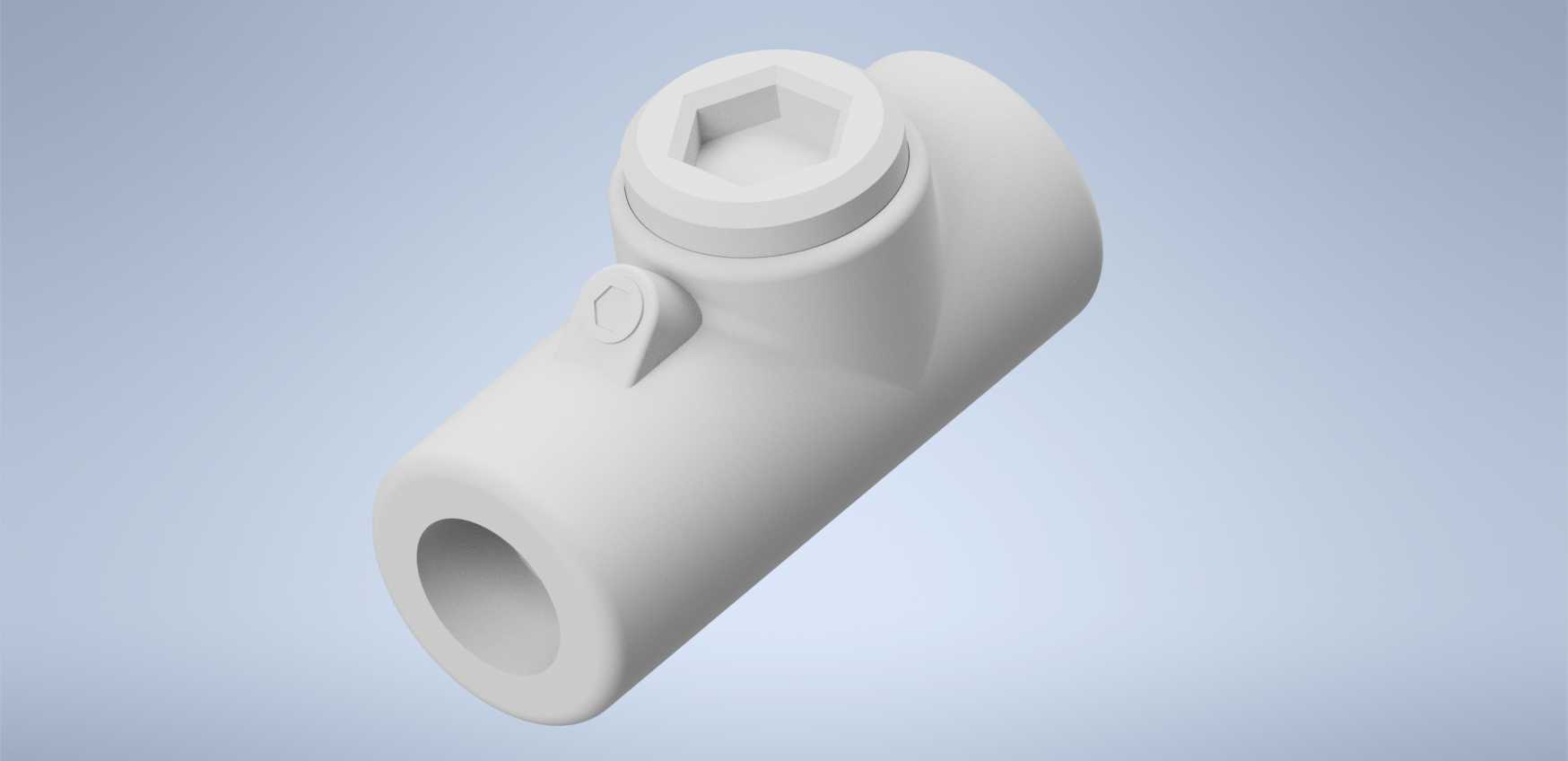

　　从结构设计逻辑来看，这个配件采用了三通式的主体结构，直通段为两端等径的空心圆柱腔体，是穿线电缆的主通行通道，腔体的内径尺寸匹配对应规格的防爆穿线导管外径，安装时导管插入直通段的腔体内，通过侧面的内六角锁紧结构实现压紧固定，这个内六角沉头的锁紧端设计，是为了在安装时可以使用标准内六角扳手施加足够的锁紧力矩，保证压块能够均匀压紧插入的导管外壁，不会出现导管松动、拔脱的问题，同时沉头结构可以让锁紧螺栓的端面完全沉入配件本体内部，不会突出在外形成磕碰隐患，也避免了外部杂物堆积在螺栓头部影响后期拆卸维护。侧置的分支接口是为了满足线路分支引出的需求，比如主线路沿桥架敷设到设备点位时，需要从主管路引出分支线路到现场检测仪表、防爆按钮等点位，就可以通过这个侧口完成分支穿线，不需要额外在管路上开孔做转接，减少了管路的密封断点。

　　在外形与安装边界的设计上，整个配件的外壁做了圆滑过渡处理，没有尖锐的棱角，一方面是为了降低铸造或机加工过程中的应力集中，提升零件本身的结构强度，另一方面在现场安装布线时，圆滑的外壁不会划伤施工人员的手套或电缆外护套。直通段的两端端面做了倒角处理，方便安装时导管能够顺利对准插入腔体，不需要反复调整对位，提升现场施工的效率。锁紧结构旁的小凸台是定位标识点，现场安装时可以通过这个凸台快速判断锁紧压块的位置，确认导管插入深度是否到位，避免出现导管插接过浅导致锁紧力不足的问题。

　　从密封性能的设计考量上，这类配件的内部腔体在安装时会填充防爆密封胶泥，配合锁紧端的压紧结构，胶泥会被均匀挤压填充在电缆与腔体壁、导管与腔体壁之间的所有缝隙里，当管路内部出现燃爆时，密封胶泥可以阻断火焰和高温气体的传播路径，同时金属本体的壁厚满足隔爆外壳的强度要求，能够承受内部燃爆产生的压力而不出现变形、开裂，保证隔爆性能符合危险区域的使用要求。在实际选型时，需要根据穿线导管的公称通径匹配对应规格的配件，确认直通段的内径能够容纳导管顺利插入，同时侧口的尺寸要满足分支电缆的弯曲半径要求，避免电缆在腔体内部出现过小角度弯折损伤绝缘层。安装时要保证导管插入腔体的深度达到设计要求，锁紧螺栓的力矩符合安装规范，密封胶泥的填充要充实无空隙，才能保证整个管路系统的防爆可靠性。这类配件的结构设计没有多余的冗余结构，所有的外形特征都是服务于安装便利性、结构强度和密封隔爆性能，在满足防爆功能要求的前提下，尽可能压缩了整体的外形尺寸，让它可以在狭窄的布线空间内完成安装，不会因为配件体积过大导致和周边的设备、支架出现安装干涉。
