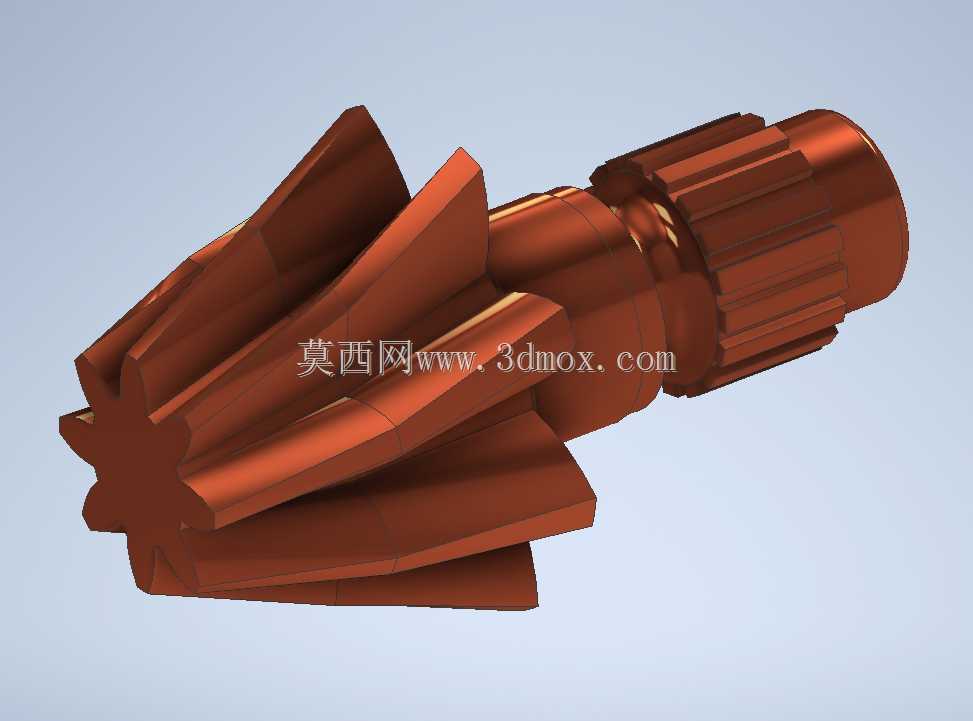

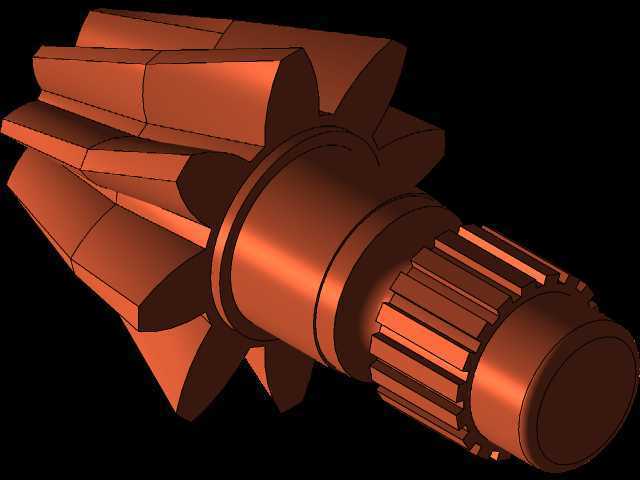

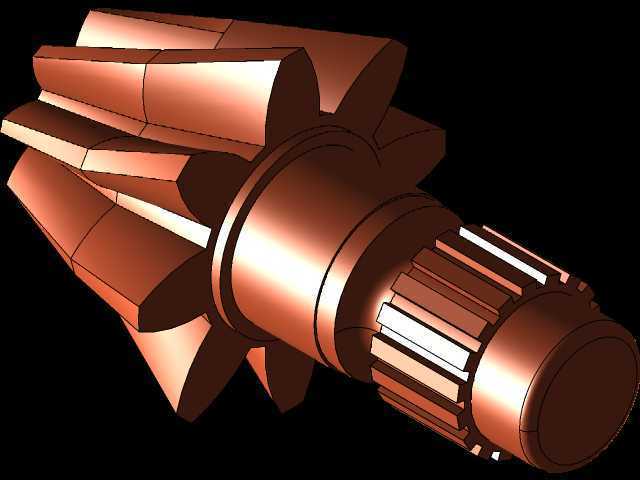

做传动结构设计的工程师大多清楚,螺旋锥齿轮在相交轴动力传递场景里的不可替代性,尤其是两轴轴线呈90度交错的传动布局里,这类带螺旋齿形的锥齿轮相比直齿锥齿轮,啮合重叠系数更高,传动过程中冲击载荷更小,运行噪音也能控制在更低水平,常被布置在差速机构、机床主轴传动箱、小型动力输出单元的转角传动位置。这次拆解的这款螺旋锥齿轮,轴端集成了渐开线花键连接段,省去了额外的联轴器或者键连接装配环节,能直接和配套的花键孔传动件啮合,既压缩了整个传动副的轴向安装空间,也减少了多零件连接带来的传动间隙累积。从结构细节来看,齿部采用的是等顶隙收缩齿设计,这种齿形在加工时更容易保证齿根圆角的过渡一致性,齿根处的应力集中系数比不等顶隙齿形低15%左右,
在承受交变冲击载荷时,齿根断裂的失效风险能得到有效控制。齿面的螺旋角经过匹配计算,和配对齿轮啮合时,齿面接触线是逐步从齿的一端滑向另一端,不会出现直齿锥齿轮那种整齿突然进入啮合、突然脱离啮合的刚性冲击,哪怕是在中高速传动工况下,也能保持相对平稳的动力输出。轴段部分的花键采用的是矩形花键还是渐开线花键,从结构形态看是渐开线花键,这种花键的齿根较厚,对中精度高,承载能力强,适合传递较大扭矩的场景,花键段的收尾处做了退刀槽设计,避免加工时刀具和轴肩发生干涉,也能保证配套的花键孔件能装配到位,不会出现轴向定位不准的问题。齿轮的安装基准面选在齿背侧的轴肩端面,这个端面和齿轮轴线的垂直度公差需要严格控制,否则装配后会出现齿面偏载,
局部接触应力过大导致早期点蚀失效。实际选型应用时,首先要确认相交轴的轴交角是否和该齿轮的设计轴交角匹配,常规这类螺旋锥齿轮多为90度轴交角设计,如果是特殊轴交角的场景,不能直接替换使用,否则会出现啮合卡滞、齿面快速磨损的问题。其次要核对安装距,也就是齿轮定位端面到节锥顶点的轴向距离,这个尺寸直接决定了啮合时的齿侧间隙,安装距偏差过大时,要么齿侧间隙太小出现运转卡滞、温升过高,要么间隙太大换向时冲击明显,传动精度下降。齿部的旋向也需要和配对齿轮对应,保证运转时产生的轴向力能指向轴承的定位端面,避免轴向力把齿轮推离啮合位置,造成传动失效。在建模过程中,齿形的生成是核心难点,不能简单用拉伸或者放样做出大致齿形,需要先根据模数、齿数、
压力角、螺旋角、分锥角等基础参数,计算出齿面的渐开线和螺旋线轨迹,通过扫描切除生成单个齿形后再阵列,保证每个齿的齿距偏差、齿向偏差都符合传动精度要求,否则做出的模型只是外观形似,实际无法正常啮合传动。轴段的直径设计要满足扭矩传递的强度要求,结合材料的许用扭转切应力核算轴的最小直径,花键段的长度要匹配配套连接件的啮合长度,既要保证足够的接触面积传递扭矩,也不能过长造成轴向空间浪费。齿端做了倒角处理,既方便装配时的导入,也能避免齿端边缘的应力集中,同时减少啮合时齿端棱边对配对齿面的刮擦。这类集成花键轴的螺旋锥齿轮,常见于小型工程机械的行走传动箱、农用机械的动力输出转角单元、机床的进给传动机构中,相比分体式的齿轮加轴加键的连接结构,一体化的设计减少了装配误差累积,也降低了连接松动的失效概率,在空间紧凑、传动扭矩中等的场景下适配性很强。做结构校核时,除了常规的齿面接触强度、齿根弯曲强度核算,还要关注轴段和齿轮衔接位置的过渡圆角,这个位置是应力集中的高发区,圆角半径不能太小,否则在交变载荷下容易从轴肩位置发生疲劳断裂。花键部分的挤压应力也要核算,避免花键齿面出现压溃变形,影响传动的对中精度。实际装配时,要保证支撑轴承的同轴度,否则齿轮运转时会出现偏摆,加剧齿面的不均匀磨损,缩短整个传动副的使用寿命。
