多辐条乘用车铝合金轮毂结构设计

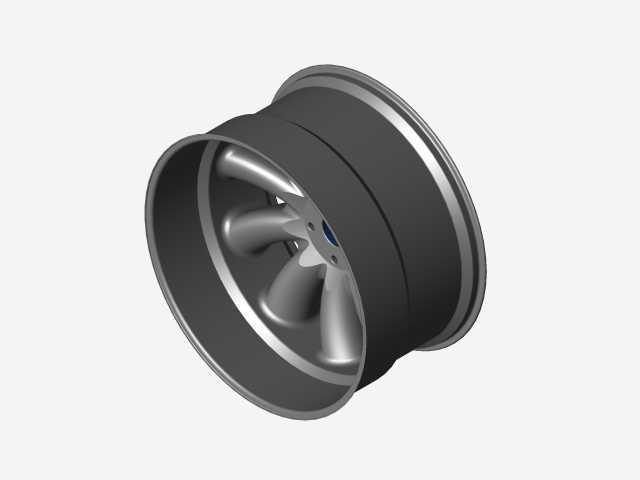

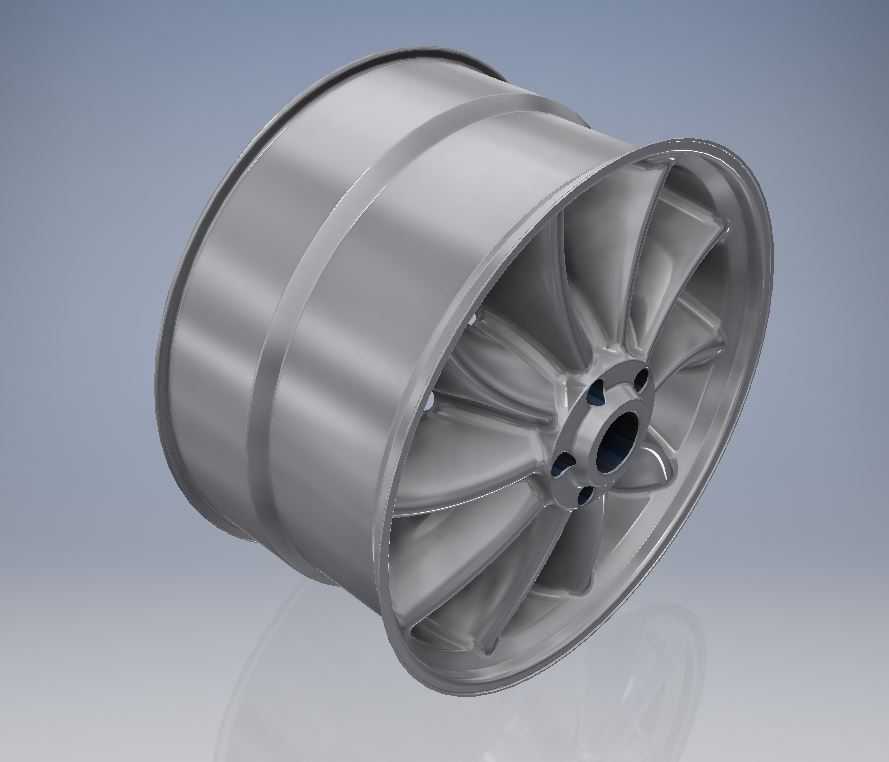

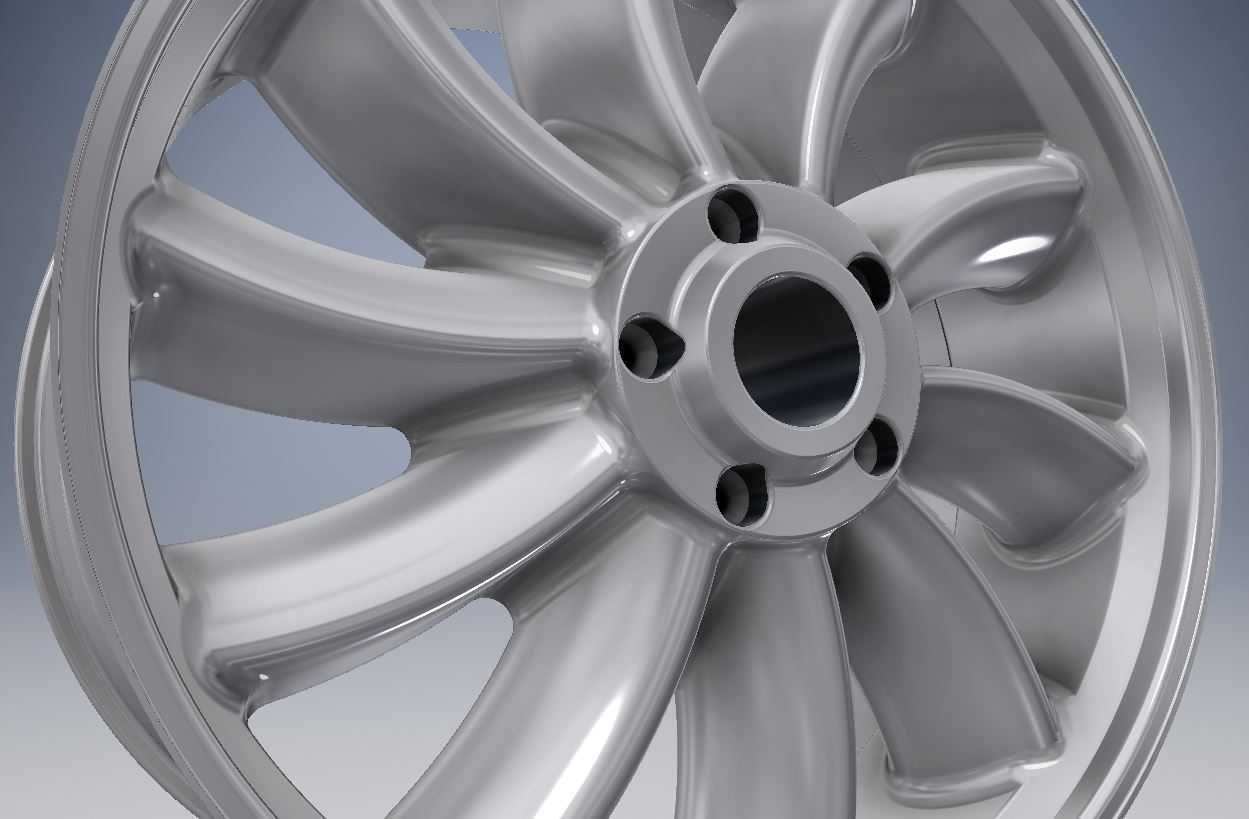

　　日常做乘用车底盘行走部件建模时，轮毂是绕不开的核心结构件，这次完成的这款多辐条轮圈，首先要匹配常规家用前驱乘用车的安装边界，中心定位孔直径适配多数A级车的轴头尺寸，5孔螺栓孔的节圆直径严格遵循主流主机厂的安装规范，螺栓孔周边做了加厚凸台设计，避免长期交变载荷下出现孔位开裂的问题。轮辋部分的宽度适配17英寸轮胎的装配要求，轮缘处做了标准的胎圈座圆角，既保证轮胎安装时的滑入顺畅度，也能在车辆行驶时牢牢卡紧胎圈，避免急加速或紧急制动时出现轮胎脱圈的风险。

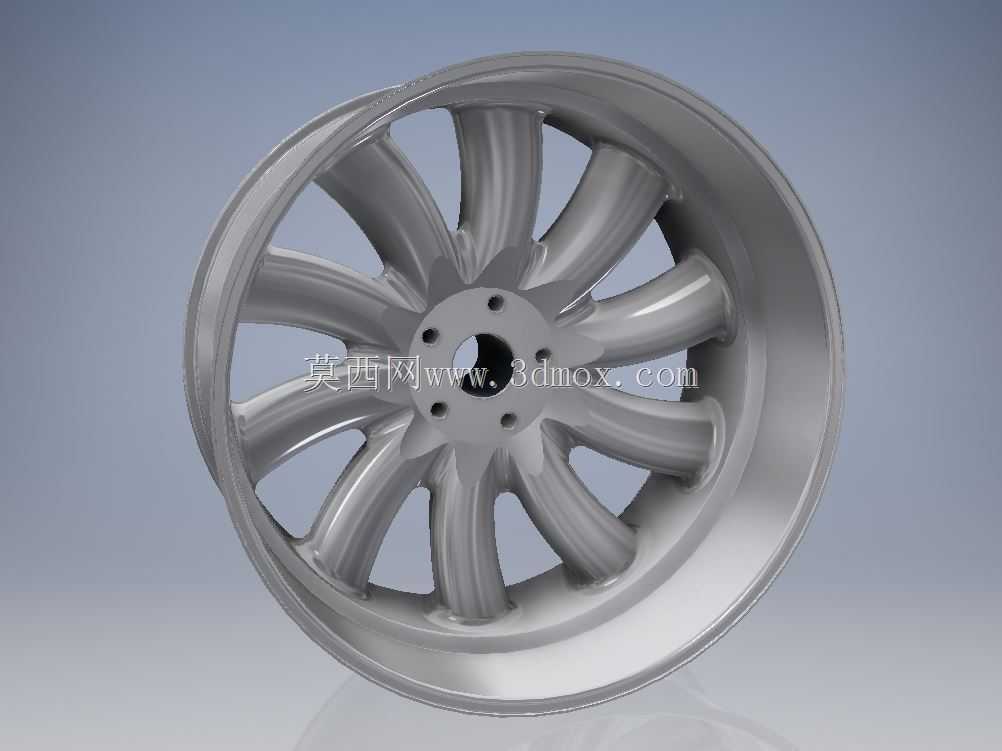

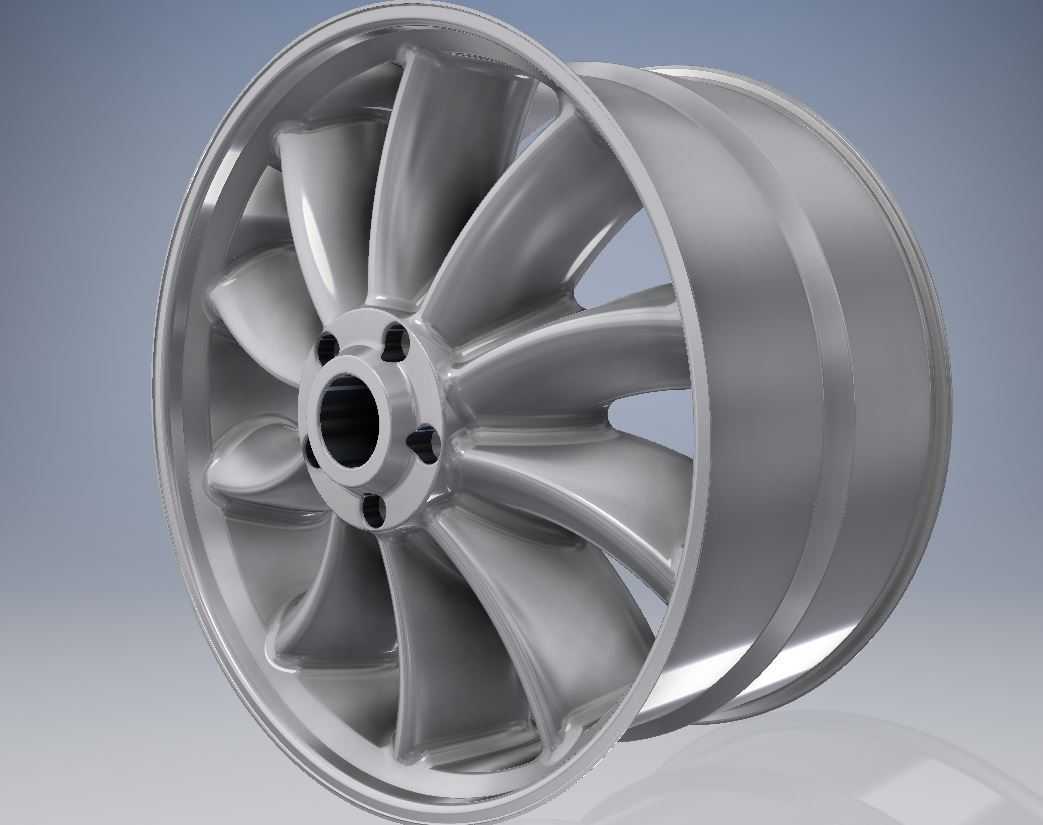

　　从实际应用场景来看，这类轮毂主要覆盖城市家用乘用车的换装与配套需求，日常行驶中需要承受垂直方向的整车载荷，还要传递驱动、制动时的扭矩，同时过弯时要承受侧向的离心力载荷，所以在结构设计时，辐条采用了变截面的流线型造型，不是等厚度的直条设计——靠近轮心安装盘的位置辐条厚度更大，向轮辋边缘延伸时逐渐收薄，这样的设计既能保证辐条根部的强度，避免应力集中，也能适当降低整体重量，减少簧下质量，提升车辆的操控响应性。

　　设计过程中首先确定的是安装基准面，也就是轮毂的偏距参数，这个数值直接影响车轮装车后的轮距变化，偏距过大容易让轮胎蹭到翼子板内侧，偏距过小则会让车轮过于靠内蹭到悬挂部件，这次的偏距设置适配多数麦弗逊前悬的A级车，装车后车轮与轮拱的齐平度符合常规审美，也不会和刹车卡钳产生干涉，辐条背面预留了足够的卡钳避让空间，就算车主后期升级大四活塞刹车卡钳，也不需要加装垫片就能直接安装。

　　轮辋的通风道设计也结合了实际使用需求，相邻辐条之间的空隙形成了导流通道，车辆行驶时气流可以顺着辐条间隙吹向刹车盘与卡钳，带走制动过程中产生的热量，避免长距离下坡制动时出现热衰减。轮辐表面的曲面做了顺滑过渡，没有尖锐的棱角，一方面是降低行驶时的风阻，另一方面也减少后期表面涂装时的流挂缺陷，做亮面抛光或者烤漆工艺时都能获得更好的表面质量。

　　安装面的加工精度要求很高，中心孔的同轴度公差控制在0.02mm以内，保证轮毂装车后不会出现高速抖动的问题，螺栓孔的位置度公差严格控制，避免安装时螺栓出现别劲的情况，长期使用导致螺栓断裂。轮辋的气门嘴孔位置设置在两辐条之间的凹陷处，既不会破坏辐条的结构强度，也方便后期充气时连接气嘴，不会被平衡块挡住。

　　做这类轮毂建模时，不能只追求外观的流线好看，所有的曲面都要服务于结构强度与安装需求，比如轮辋的中部加强筋，是沿着轮辋周向布置的环形凸起，能提升轮辋的径向刚度，过减速带或者压到路面坑洼时，轮辋不容易出现变形。轮辐和轮辋的连接位置做了大圆角过渡，分散应力传递路径，避免长期交变载荷下连接位置出现疲劳裂纹。

　　实际装车验证的逻辑里，这类轮毂需要通过径向疲劳试验、弯曲疲劳试验以及冲击试验的考核，建模时的壁厚设置完全参考试验标准要求，轮心安装盘的厚度保证在足够的安全区间，不会为了刻意减重而削薄关键受力位置的材料。轮缘的高度符合国家标准要求，轮胎装配后胎圈的贴合长度足够，即使在低胎压状态下行驶，也能保证轮胎和轮辋的结合可靠性。

　　很多改装款轮毂容易出现的问题是只看重外观造型，忽略了安装边界和强度要求，这款轮圈在设计时就规避了这些问题，所有的尺寸参数都经过装配干涉校验，和常见的家用车型悬挂、刹车、轮拱空间都做了匹配，不需要额外改动车辆部件就能直接安装。辐条的数量和排布角度也做了动平衡考量，质量分布尽量均匀，减少后期装车时需要粘贴的平衡块重量，提升高速行驶的稳定性。
