大尺寸橡胶膜片密封承压结构

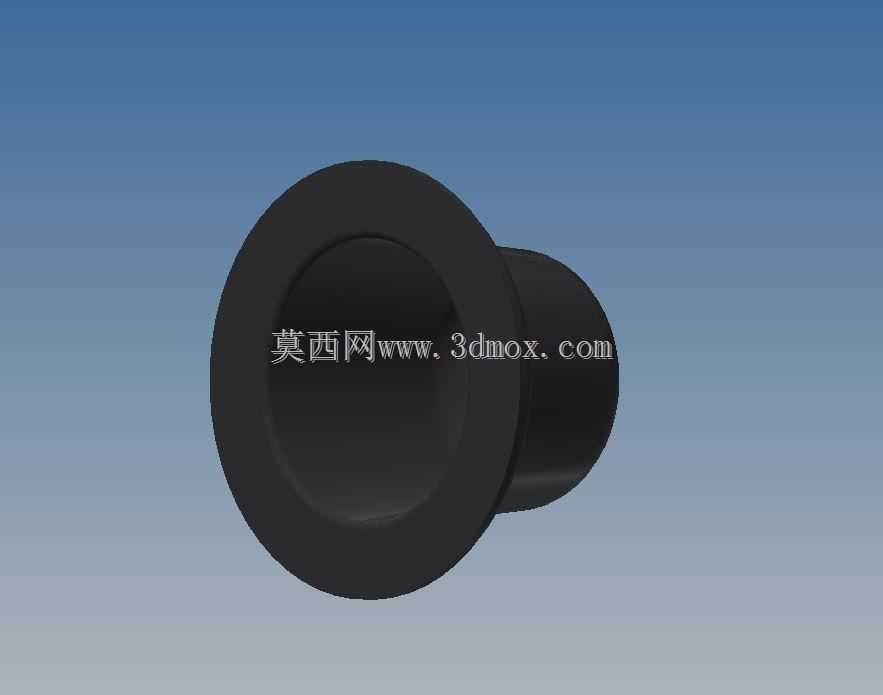

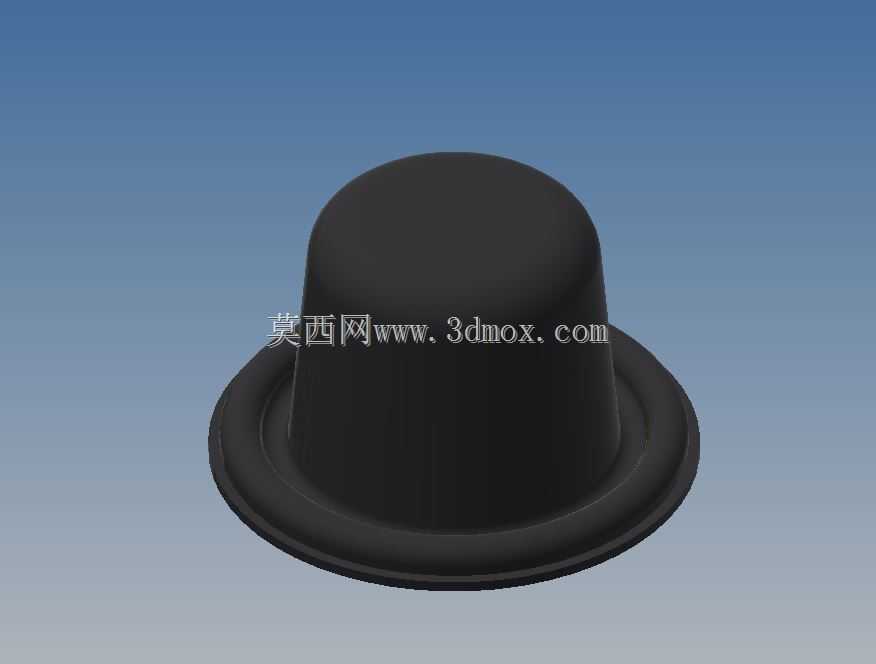

　　这类膜片结构在气动调压阀、低压流体控制阀、气动执行机构里应用十分广泛，属于压力控制类元件里的核心动密封部件，日常接触的工业气动回路、民用燃气调压装置、小流量流体控制管路里，都能见到同结构的膜片零件。从结构形态来看，该零件采用帽型整体成型结构，外缘带一圈平整的环形压边，这部分是安装密封的核心边界，装配时会被阀盖与阀体的结合面压紧，依靠橡胶本身的压缩形变填充结合面的微观间隙，实现静密封效果，不需要额外加装密封垫片就能满足低压工况下的密封要求，能有效降低装配工序的零件数量，减少密封失效的风险点。

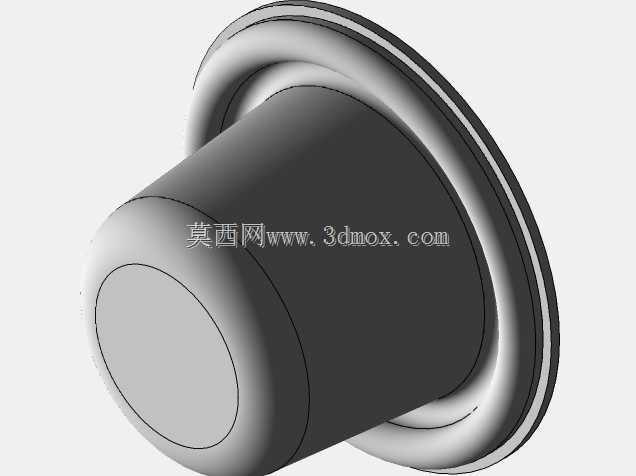

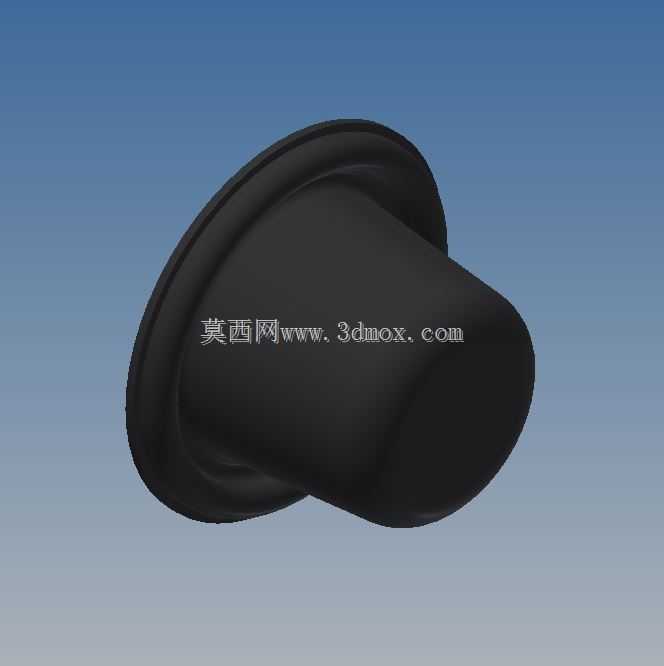

　　主体的帽状凸起部分是动密封的工作段，这部分在工作时会随着阀腔内部的压力变化产生轴向的往复形变，带动阀杆组件做位移，从而实现阀口开度的调整，完成压力调节、通断控制的功能。设计这类膜片的时候，首先要考虑的是形变行程和结构强度的平衡，帽身的锥度设计是经过反复校核的，既保证足够的轴向位移量，满足调压行程的要求，又避免形变过程中出现局部应力集中，防止长期往复动作后橡胶材料出现疲劳开裂，延长零件的使用寿命。

　　从安装边界来看，外缘环形压边的外径尺寸需要和阀体的密封槽尺寸严格匹配，压边的厚度要结合密封槽的深度、橡胶材料的压缩率来确定，通常压缩率控制在20%-30%之间，既能保证足够的密封比压，又不会因为压缩量过大导致压边出现永久形变，丧失密封性能。帽顶的内侧通常会设置和阀杆连接的嵌装结构，这个模型里的帽顶平面是平整的，实际生产中会根据阀杆的连接形式，在橡胶硫化的时候预埋金属或者硬质塑料的连接嵌件，保证和阀杆连接的可靠性，避免动作过程中膜片和阀杆脱开，导致调压功能失效。

　　材料选择上这类膜片通常采用丁腈橡胶或者氯丁橡胶制作，针对有耐温要求的工况也会选用氟橡胶材质，材料的邵氏硬度一般控制在50-65度之间，硬度太低的话膜片的刚性不足，动作过程中容易出现不规则形变，导致调压精度下降；硬度太高的话形变阻力过大，会提高压力控制的死区，降低调压的灵敏度。设计过程中还要考虑膜片的有效承压面积，这个参数直接决定了调压阀的输出压力范围，有效面积的计算要结合帽身的锥角、工作行程的位置来修正，不能单纯按照平面圆的面积来计算，否则会导致调压弹簧的匹配计算出现偏差，最终成品的调压范围达不到设计要求。

　　在实际使用场景里，这类大尺寸膜片通常用在通径较大的低压调压阀上，比如工业燃气管网的楼栋调压装置、大流量气动系统的减压阀、低压比例控制阀的执行腔，相比小尺寸膜片，它的有效承压面积更大，在相同的压力下能输出更大的驱动力，不需要额外加设放大机构就能驱动更大通径的阀瓣，简化阀组的整体结构。装配的时候要注意，压边的压紧力要均匀分布，不能出现局部压合力过大的情况，否则会导致压边处的橡胶被压溃，或者在使用过程中出现压边蠕变，导致密封失效；同时要保证膜片的安装同轴度，避免帽身部分和阀腔内壁出现剐蹭，否则长期动作会磨破膜片，导致介质泄漏。

　　建模过程中，这类橡胶件的曲面要保证顺滑过渡，尤其是压边和帽身的衔接位置、帽身和帽顶的圆角位置，不能出现曲率突变，否则后续做有限元应力分析的时候，会在突变位置出现虚假的应力集中点，影响结构强度校核的准确性；同时要预留橡胶硫化的拔模斜度，压边的上下表面、帽身的外侧面都要设置合理的拔模角度，方便硫化模具开模取件，避免零件脱模的时候出现撕扯、缺胶的缺陷。另外还要考虑膜片在自由状态下的形位公差，压边的平面度要控制在合理范围内，否则装配的时候会出现局部密封不严的问题，帽顶和压边的同轴度也要满足要求，避免动作的时候膜片出现偏磨。
