不锈钢管式流体输送过滤筒体结构

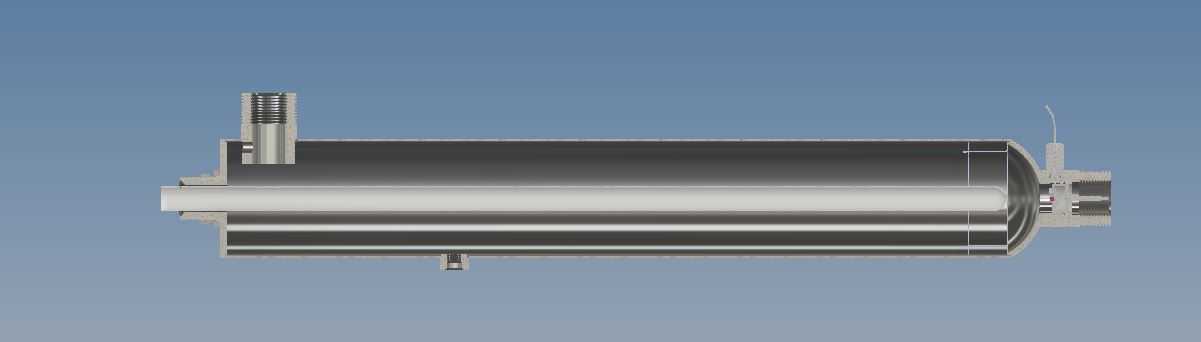

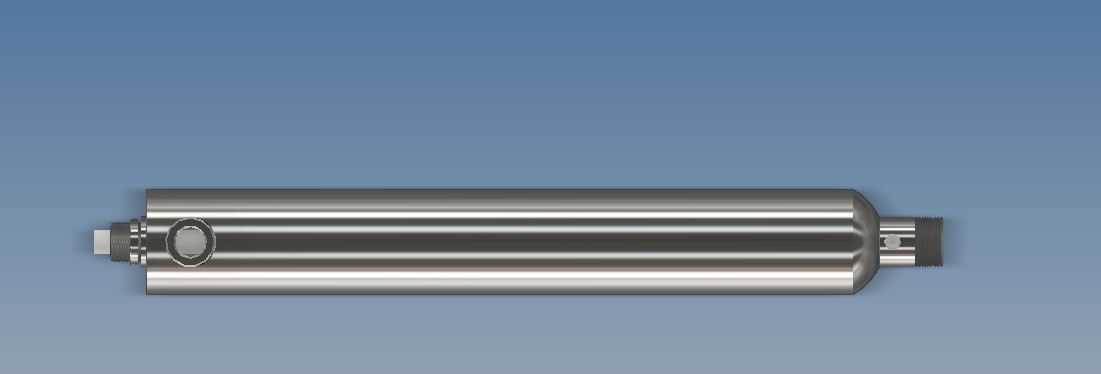

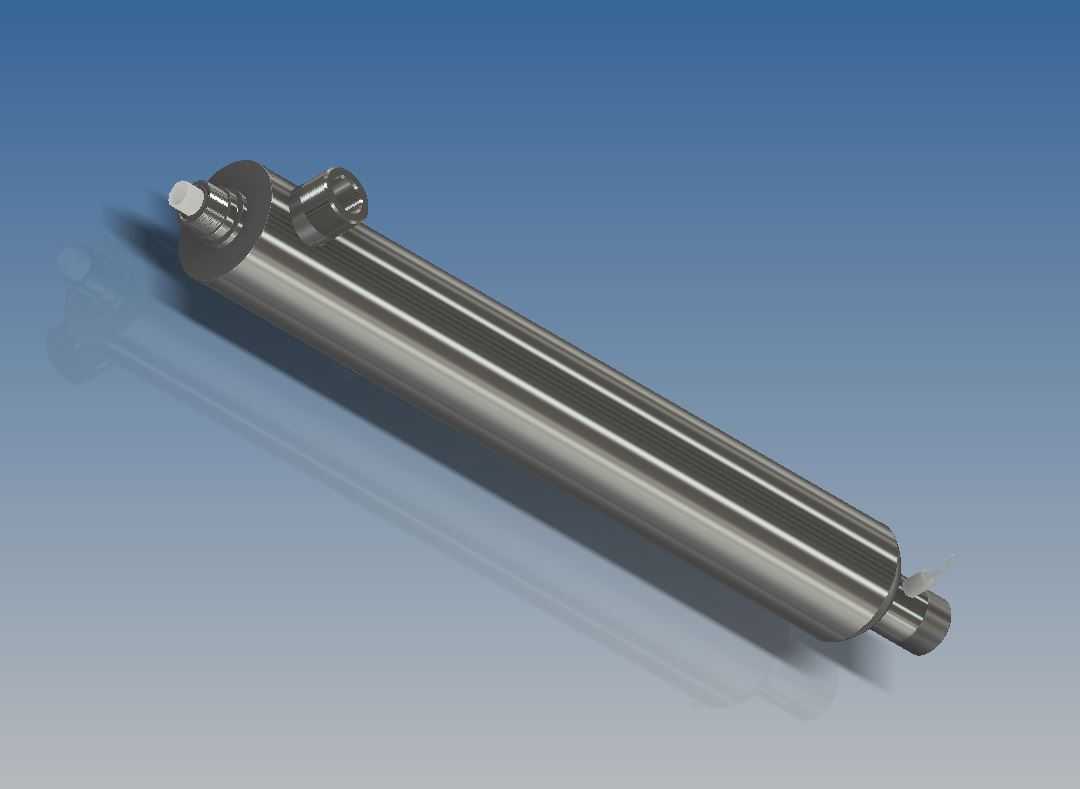

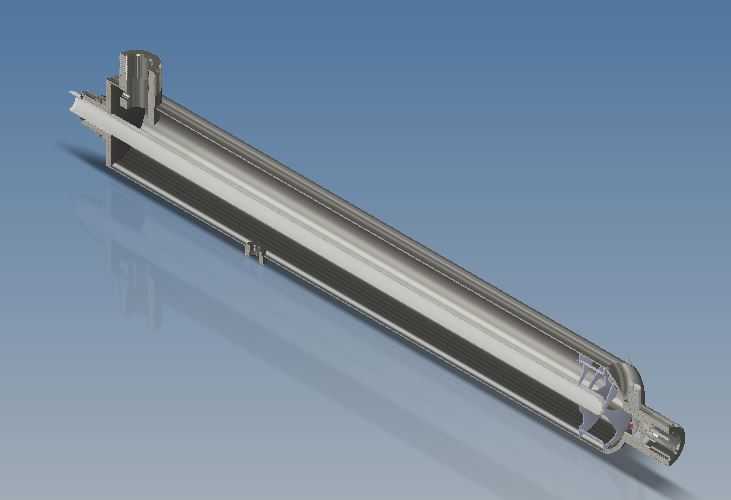

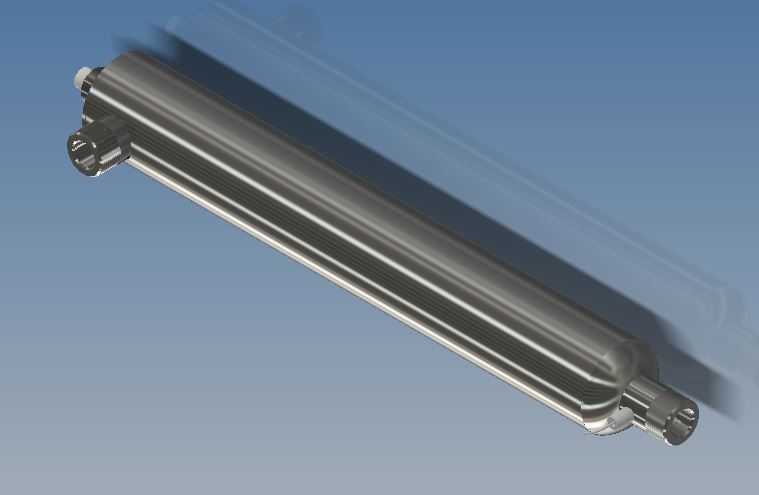

该筒体结构主要应用于工业流体管路系统中，可作为精密过滤单元的核心承载壳体，也可作为小型换热单元的外筒使用，常见于水处理设备、液压润滑系统、小型化工流体输送管路、洁净流体输送工位，承担介质导流、滤芯承载、压力密封的核心作用。从结构设计来看，整体采用长圆柱薄壁筒体构型，两端采用阶梯式轴头结构，一端设置侧通接口与端轴一体成型，侧接口垂直于筒体轴线布置，可直接对接侧向管路，避免管路弯折带来的流阻损失，另一端为同轴端轴结构，可适配端盖连接、管路对接或者旋转安装的需求。筒体主体采用等外径设计，外壁做光滑处理，减少外置安装时的空间干涉，内壁做等径光面处理，可适配不同规格的内插式滤芯、换热内芯，安装时无需额外做内壁修配，降低现场装配的工作量。设计过程中优先考虑了承压工况下的结构强度，筒体壁厚根据常规1.6MPa工作压力做冗余设计，两端接口处做加厚过渡处理，避免应力集中导致的焊缝开裂或者结构变形，侧接口与筒体的连接位置做圆弧过渡，减少流体在接口处的紊流产生，降低长期运行过程中的冲蚀风险。安装边界方面，筒体整体长径比约为12:1，两端轴头的同轴度控制在0.1mm以内，可适配同轴穿装、两端支撑的安装方式，侧接口的中心距筒体近端端面的距离为固定值，安装时可直接对接对应规格的管路法兰或者快接接头，无需额外调整安装位置。筒体两端的轴头外径小于筒体主体外径，安装时可穿过安装板的预留孔，通过轴用挡圈或者锁紧螺母实现轴向固定，侧向接口的外端面做平口处理，可适配卡套连接、螺纹连接、法兰连接等多种管路连接形式，适配不同工况的管路改造需求。实际使用过程中，流体从侧接口进入筒体内部，经过内装的过滤或者换热组件后从另一端的同轴接口流出，整体流道顺畅，无明显的流道突变，压损控制在较低水平，适合对流体压力损失有严格要求的管路系统。结构上没有多余的外置凸起，整体外形规整，可在紧凑的设备安装空间内布置，多台同规格筒体可并排安装，共用进出口管路，减少管路布置的空间占用。
