PG36高扭矩小型直流电机结构设计

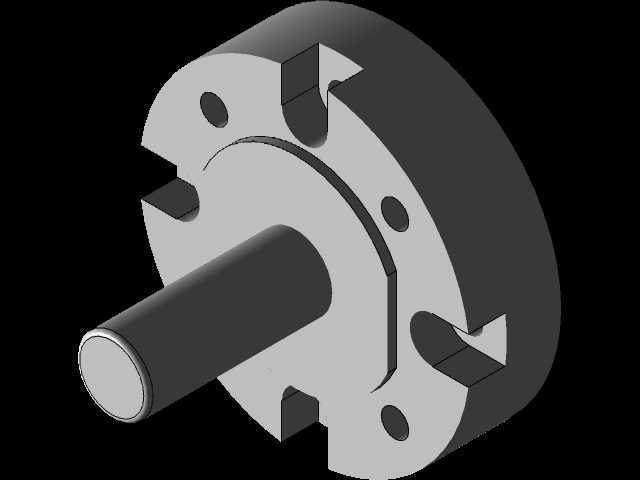

　　这款直径36mm的直流电机，在桌面级机器人开发、小型DIY机械装置、教学实验平台搭建场景中有着极高的适配性，尤其是1:19的高扭矩减速版本，刚好填补了小型动力单元中低转速大扭矩输出的选型空白。从结构设计来看，前端法兰采用了带缺口的安装定位结构，四个均布的安装孔配合法兰边缘的三个定位卡槽，既可以通过螺栓完成刚性固定，也能借助卡槽实现快装式的定位卡接，适配不同安装空间的固定需求，安装时不需要额外加工复杂的定位止口，降低了配套安装座的加工难度。输出轴采用实心圆柱轴设计，轴径与法兰安装面的同轴度控制在合理公差范围内，能直接配套标准联轴器、同步带轮或者小型齿轮使用，不需要额外做轴径适配加工，对于做小型移动机器人底盘、

　　机械臂关节动力输出的开发者来说，能省去不少二次加工的工序。电机本体的外壳采用一体化的端盖结构，法兰端盖与机壳的配合面做了止口定位，能保证内部定子与转子的同轴度，减少运转过程中的径向跳动，降低运行噪音的同时也能提升轴承的使用寿命。从实际使用场景出发，这款电机的扭矩输出特性刚好适配小型移动机器人的驱动轮需求，单台电机即可驱动1-2kg负载的轮式底盘，在桌面级机械臂的关节动力应用中，高扭矩版本可以直接驱动小臂关节完成小负载的抓取动作，不需要额外加装外置减速箱，能大幅缩小关节部位的结构体积。设计过程中充分考虑了爱好者与小型项目开发的加工可行性，所有结构特征都没有特殊的加工工艺要求，法兰上的安装孔、定位槽都是常规铣削、钻孔即可完成的特征，

　　不管是做3D打印安装支架还是金属件加工，都能轻松匹配安装尺寸。安装边界上，法兰端面的最大外径为36mm，输出轴伸出法兰端面的长度预留了足够的联轴器安装空间，机壳部分的外径与法兰外径保持一致，在做嵌入式安装时，只需要加工直径36mm的安装孔即可完成径向定位，配合法兰面的固定孔就能完成整机固定，不需要额外设计复杂的抱紧结构。在功能特性上，高扭矩版本的减速结构集成在电机本体内部，没有外露的减速齿轮，能避免日常使用中灰尘、碎屑进入减速机构造成卡滞，对于教学实验场景来说，学生在拆装、调试过程中也不容易碰坏外露的传动部件，降低了设备的维护成本。从结构选型的角度看，这款电机的尺寸参数刚好覆盖了小型动力单元的常用尺寸区间，

　　既不会因为体积过大占用过多的安装空间，也不会因为功率过小无法满足常规小型装置的动力需求，法兰上的缺口设计除了定位之外，还能在安装时给走线预留空间，电机的供电线可以从缺口位置引出，避免安装时线材被法兰端面压损，这个细节设计在很多小型电机的结构中经常被忽略，实际装配时能大幅提升布线的便利性。做三维建模时，所有安装孔的位置度、输出轴与法兰面的垂直度都按照常规机械加工的公差等级做了约束，导入装配体后可以直接做干涉检查，不需要反复调整安装配合尺寸，对于做整机方案设计的工程师来说，可以直接把这个模型调入装配体完成整体布局，不用再花时间测绘电机的安装尺寸，能缩短方案设计阶段的建模时间。
