奥托尼克斯E30S4增量式旋转编码器结构

　　在自动化生产线的工位定位、伺服电机的转速闭环反馈、输送线的行程计量场景里，增量式旋转编码器是核心的位置与速度反馈部件，奥托尼克斯E30S4系列作为小体积增量编码器的常用型号，其三维结构的还原对设备选型阶段的安装空间校核、传动结构匹配有着实际参考价值。从实际工程应用来看，这类编码器常被安装在驱动电机输出轴端、传动辊筒的轴伸位置，或是回转工作台的旋转主轴上，通过输出A/B/Z三相脉冲信号，为控制系统提供实时的转速、旋转方向、零位参考信息，相比光电开关类的单点检测，它能实现连续的位置追踪，在定长切割、工位分度、转速闭环控制场景中能大幅提升控制精度。

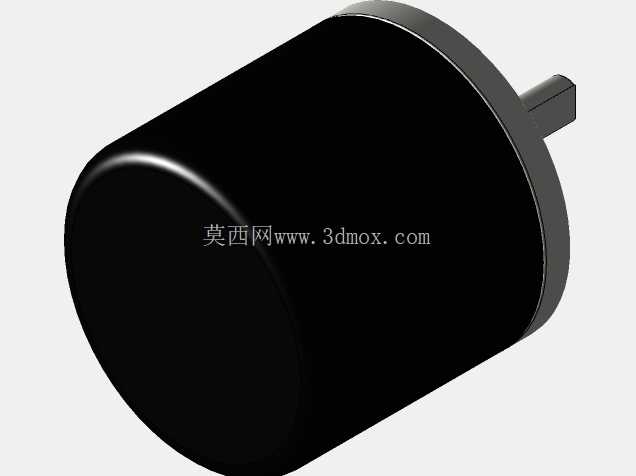

　　从结构设计思路来看，这款编码器采用了圆柱形封闭外壳设计，主体外壳做了哑光黑色的表面处理，外壳边缘做了圆弧过渡处理，既可以避免安装过程中锐边划伤操作人员，也能减少外壳应力集中的问题，提升外壳的抗挤压能力。输出轴采用单出轴的侧伸结构，轴端做了平切处理，方便与联轴器、同步带轮做周向固定，避免传动过程中出现打滑丢转的问题，轴与外壳的衔接位置做了密封结构设计，能够阻挡车间环境中的粉尘、切削液飞溅进入编码器内部，保护内部的光电码盘与处理电路，适配机加工车间、包装生产线这类存在少量粉尘与液滴的工业场景。

　　在安装边界与尺寸层面，这款编码器的主体圆柱直径控制在30mm级别，整体轴向长度较短，属于小体积的编码器型号，适合安装在空间紧凑的小型自动化设备上，比如桌面型分拣设备、小型输送机构、3D打印设备的运动轴端。安装时既可以通过外壳尾部的安装法兰做端面固定，也可以搭配配套的安装支架做侧面夹持固定，安装孔位的间距做了标准化设计，能够适配市面上多数同规格编码器的安装位，方便设备改造过程中的部件替换，不需要重新加工安装位。轴伸的直径与长度做了适配性设计，能够搭配常规的弹性联轴器使用，补偿安装过程中出现的少量同轴度误差，避免轴承受额外的径向力，延长编码器的使用寿命。

　　从功能特性的结构匹配来看，编码器内部的码盘与光电收发模块被完全封闭在金属外壳内部，外壳的金属材质可以屏蔽工业现场的电磁干扰，避免变频器、伺服驱动器工作时产生的电磁噪声影响脉冲输出的稳定性，减少信号丢脉冲、误计数的问题。尾部的出线位置做了防弯折处理，线缆与外壳衔接处有橡胶护套，避免设备运行过程中线缆反复弯折出现线芯断裂的问题，适配设备运动部件上的安装场景。在实际选型过程中，通过三维模型可以提前模拟编码器与周边部件的空间位置关系，确认轴伸长度是否匹配联轴器的安装深度，外壳是否会与周边的走线槽、结构支架产生干涉，提前规避安装阶段才发现的空间不匹配问题，减少现场改造成本。这类小体积增量编码器的脉冲输出分辨率覆盖常用的区间，能够满足多数中低速运动场景的检测需求，结构上的高防护设计也让它可以在多类工业场景下稳定工作，不需要额外增加复杂的防护外罩，简化设备的整体结构设计。
