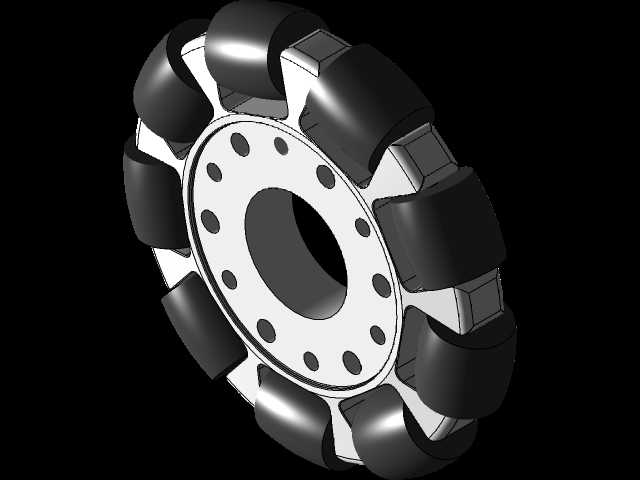

直径100mm塑料双单万向全轮结构

这款直径100mm的塑料万向全轮，核心采用双单万向复合结构，区别于传统定向轮与普通万向轮的运动局限，可实现平面内任意方向的平移、旋转及复合运动，无需额外设置转向回转机构即可完成零半径转向动作，在空间受限的作业场景中优势突出。从实际应用场景来看，这类全向轮常被用于AGV搬运小车的行走端、自动化生产线的物料移载台、智能仓储的分拣输送模组，也可适配小型服务机器人、教学实训平台的移动底盘，在需要精准对位、频繁变向的工位上，能大幅缩减设备的回转空间占用，提升动线排布的紧凑性。

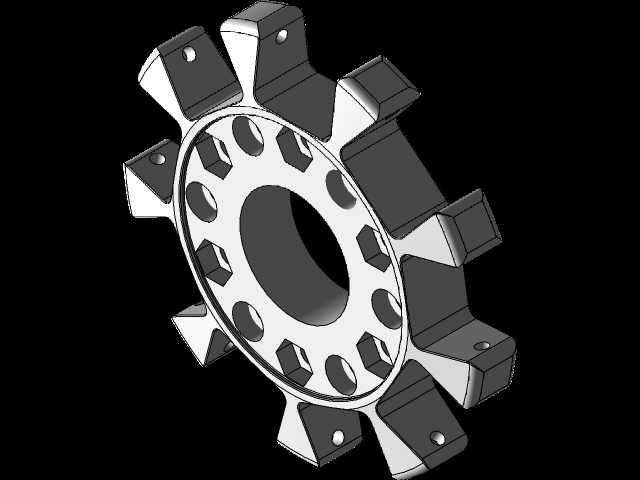

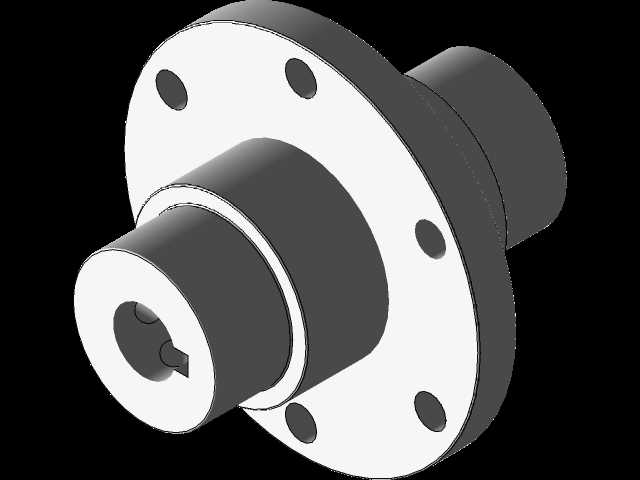

结构设计上，轮体主框架采用硬质工程塑料注塑成型，兼顾自重控制与结构强度，周向均匀分布的小辊子采用高耐磨软质塑料材质，辊子轴线与主轮轴线呈固定夹角布置，既保证主轮沿周向转动时的顺畅性，又能实现垂直于主轮行进方向的自由滑移，避免轮面与接触面出现滑动摩擦造成的磨损与运动卡滞。主轮中心设置标准安装通孔，法兰端面均匀排布多个安装定位孔，可直接与驱动轴、连接法兰或支架配合安装，安装端面的平面度公差控制在合理范围，保证装配后轮体的回转跳动量满足使用要求，不会出现运行偏摆、异响等问题。

设计过程中重点考量了轮体的载荷分布特性，周向辊子的排布密度经过反复校核，确保任意时刻至少有三个辊子与接触面保持贴合，避免单点受力过大造成辊子变形或断裂，同时辊子与主架的连接采用小轴卡装结构，装配工序简单，后期维护更换辊子无需拆解整个轮体。轮体整体外径严格控制在100mm，安装孔位的中心距、孔径尺寸均匹配常规小型移动设备的安装接口，安装边界预留足够的间隙，不会与设备底盘、周边防护结构产生运动干涉。辊子的外廓弧度经过优化，与接触面的接触面积适中，既能在平整的环氧地坪、硬质PVC地面上平稳运行，也能适应轻微不平整的地面工况，不会因局部凸起出现轮体悬空、载荷突变的情况。不同于金属材质的全向轮，这款塑料材质的全轮自重更轻，运行噪音更低，对接触面的磨损极小，适合对噪音控制、地面保护有要求的室内作业场景，轮体材料本身具备一定的自润滑特性，长期运行无需额外加注润滑脂，维护成本更低。
