带球形压头的G型快速夹紧工装

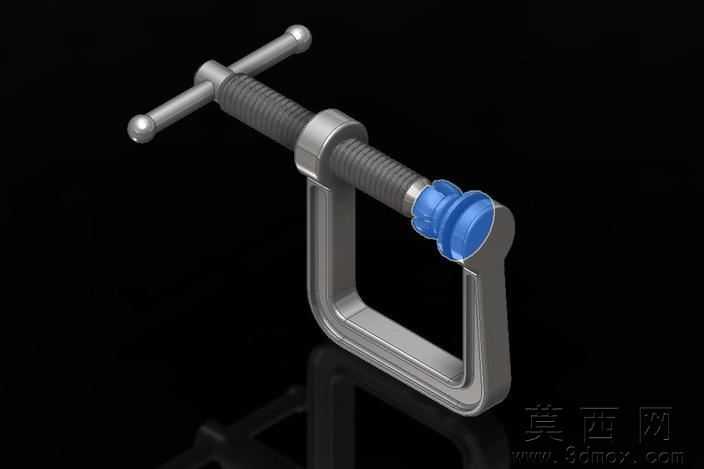

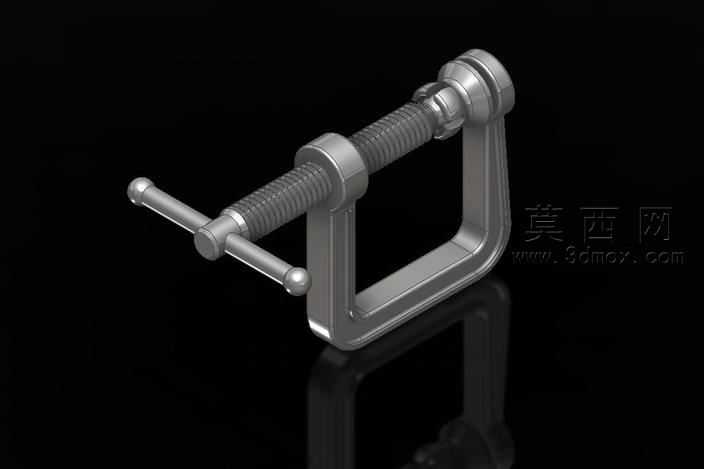

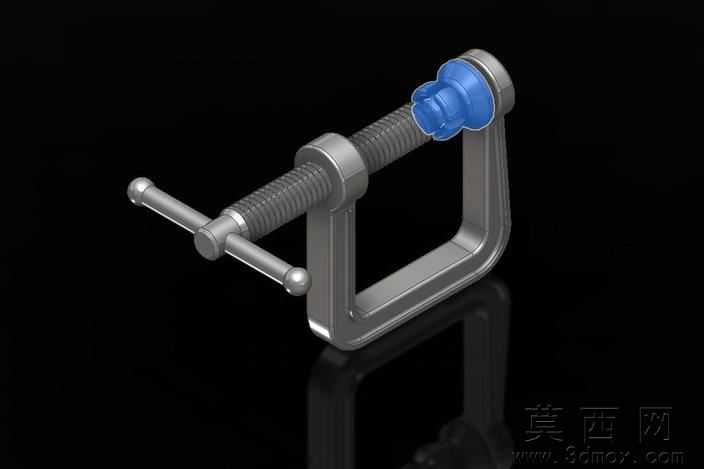

该三维模型为一款优化结构的G型夹紧工装，整体采用C型开口框架作为主体承载结构，建模阶段优先保证框架的受力合理性，通过对框架弯折处做圆角过渡处理，避免应力集中问题，同时匹配实际加工的壁厚参数，让模型既符合力学性能要求，也具备可加工性。模型的核心传动结构为梯形丝杠副，建模时严格按照梯形螺纹的标准参数绘制牙型，丝杠顶端搭配T型转动手柄，手柄两端做球形钝化处理，既还原了手动操作的握持手感，也避免尖锐边角带来的安全隐患。丝杠与框架的配合处设计有一体式导向螺母座，和框架主体做一体化建模，保证传动过程的同轴度，减少丝杠转动时的径向晃动。模型的创新点在于丝杠末端的压头结构，采用球铰连接的分体式设计，压头和丝杠末端通过球形关节配合，建模时精准还原了球铰的配合间隙，让压头可以根据被夹持工件的表面角度自适应偏转，保证夹持时压头和工件表面完全贴合，避免单点接触导致的工件压痕或者夹持滑脱问题，同时球铰结构做了可拆卸设计，方便后续更换不同材质或者接触面形状的压头，适配不同的夹持场景。渲染阶段采用深色哑光背景突出金属主体质感，框架部分赋予磨砂金属材质，模拟铸铁或者铸钢的表面质感，丝杠部分赋予亮面镀铬材质，体现传动件的加工精度，末端压头赋予半透明蓝色工程塑料材质，清晰区分功能部件和主体结构，同时通过光影反射效果突出模型的轮廓层次，让各个部件的结构边界清晰可辨。整体建模过程遵循从整体框架到局部细节的设计思路，先搭建C型框架的主体轮廓，再依次装配丝杠、手柄、导向座、球铰压头等部件，每个部件都保留了独立的建模参数，方便后续根据不同的夹持行程需求调整框架开口尺寸、丝杠长度等参数，适配不同厚度工件的夹紧需求，模型的所有配合面都按照实际装配公差做了间隙预留，完全符合实际生产的装配要求，可直接用于工装设计的参考或者3D打印原型制作。
