带法兰孔梯形支撑轴承座结构设计

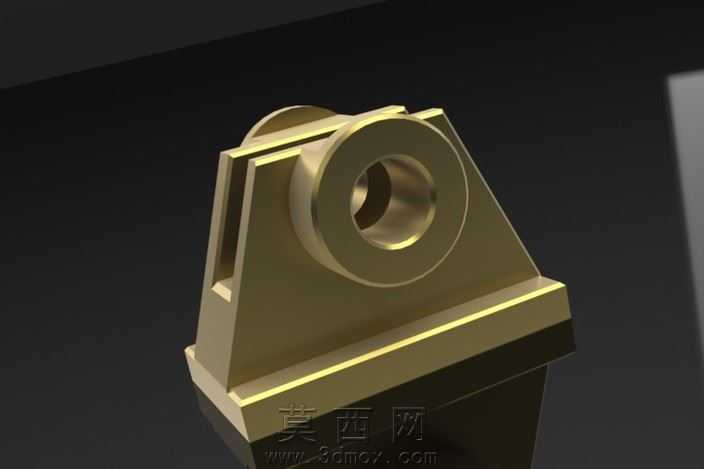

该三维模型采用SolidWorks进行参数化建模，整体以梯形支撑结构为主体基座，基座底部设置平整安装面，可适配各类设备安装平面的定位需求。建模过程中先绘制基座截面草图，通过拉伸凸台命令生成梯形支撑主体，两侧对称设置减重槽结构，在保证整体结构刚性的前提下有效降低构件自重，同时减少加工过程中的材料消耗。主体上部集成带同轴通孔的法兰凸台结构，法兰凸台与梯形支撑主体采用圆角过渡处理，避免应力集中问题，提升构件长期使用的结构稳定性。渲染阶段采用金属黄铜材质进行效果呈现，材质表面添加细微磨砂质感，配合环境光遮蔽效果，清晰展现构件的棱边过渡、孔位结构与曲面细节，金属材质的反光特性也直观呈现了各结构面的加工精度表现。设计过程中严格遵循机械零件的通用设计规范，法兰内孔的同轴度、安装面的平面度、支撑结构的拔模角度均按照实际生产加工要求进行参数设定，各结构尺寸预留合理的加工公差区间，既满足三维模型的展示效果，也可直接对接后续的数控加工、3D打印等生产环节。模型的结构设计兼顾了实用性与工艺性，梯形支撑的倾斜角度经过力学仿真验证，可在承受径向载荷时将应力均匀分散至整个基座，避免局部应力过载导致的结构变形，两侧减重槽的位置与深度也经过优化，不会对整体支撑强度产生负面影响，法兰凸台的厚度与孔径比例符合通用轴承安装的尺寸标准，可适配常规规格的轴承类零件装配需求，整体结构简洁规整，无冗余设计元素，符合工业机械零部件的设计逻辑。
