工程机械反铲作业执行组件结构设计

　　反铲组件作为土方作业设备前端的核心执行单元，常见于中小型挖掘类设备的作业端配置，主要承担基坑开挖、沟槽修整、散料归集这类近距离低位作业任务，作业时动臂绕机身铰接点下俯，配合斗杆收放、铲斗翻转完成切削、装料、提升、卸料的完整动作循环，适配市政管网施工、农田水利修整、厂区小型土方转运等多类作业场景，相比正铲结构更适合停机面以下的作业面施工，切削轨迹灵活，可适配狭窄区域的精细化作业需求。

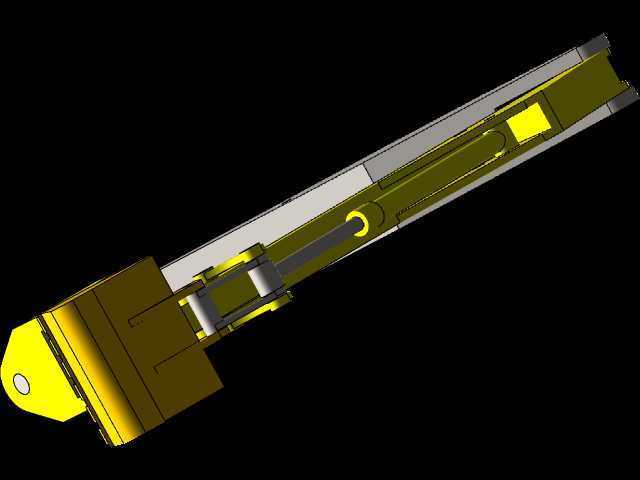

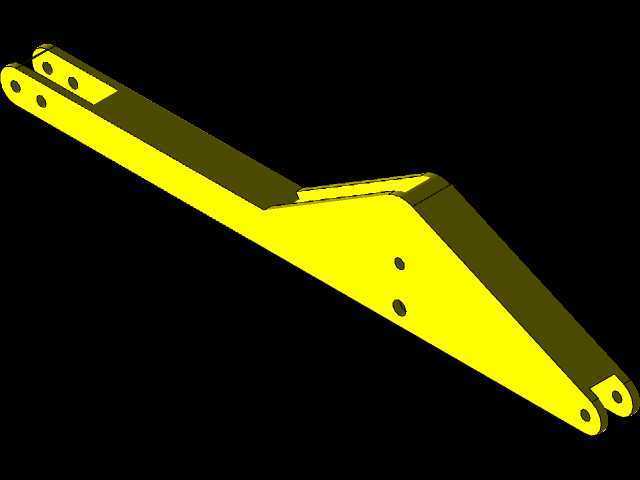

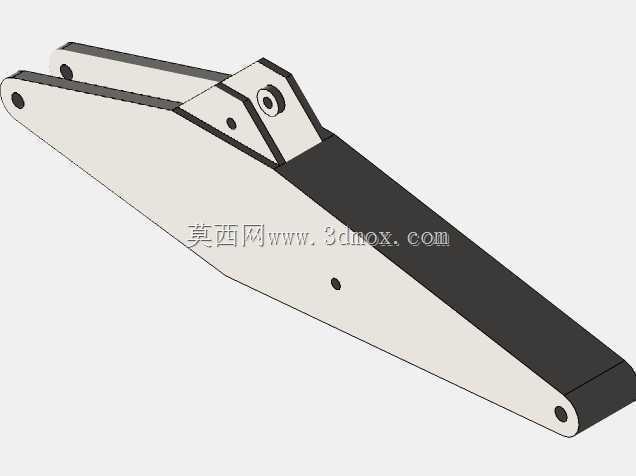

　　从结构功能划分来看，该组件主要由动臂段、斗杆段、铲斗铰接段、液压执行连接位几部分构成，各铰接副均预留了标准销轴安装位，可匹配同吨位级通用销轴与轴套配件，降低后期运维的配件替换成本。动臂作为主要承载构件，采用箱型变截面结构设计，在铰接受力集中区域做了局部加厚处理，既保证重载切削时的结构刚度，又尽可能控制整体自重，避免前端负载过大导致整机重心偏移。斗杆段连接动臂与铲斗，其长度参数直接决定最大挖掘深度与挖掘半径，该结构的斗杆铰接点位置经过多轮运动仿真校核，保证在全行程收放过程中不会与动臂、铲斗油缸发生运动干涉，各极限位置均预留了足够的安全间隙。

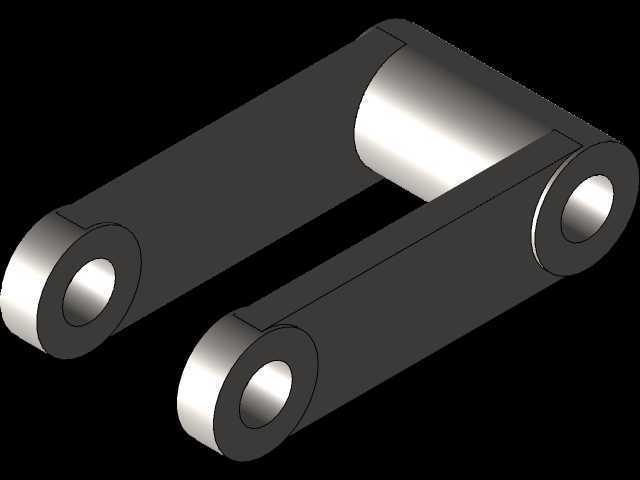

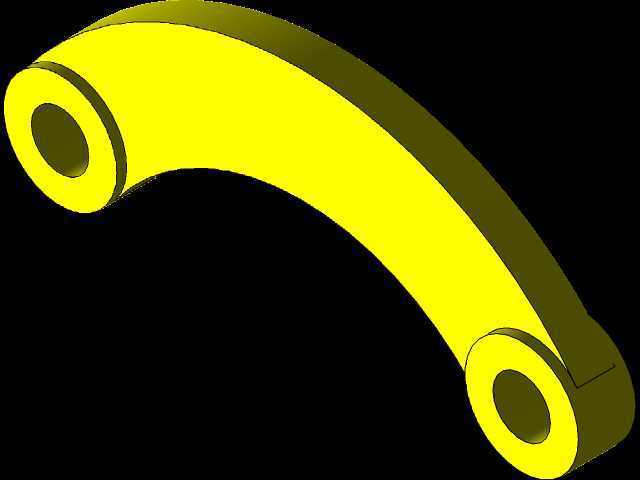

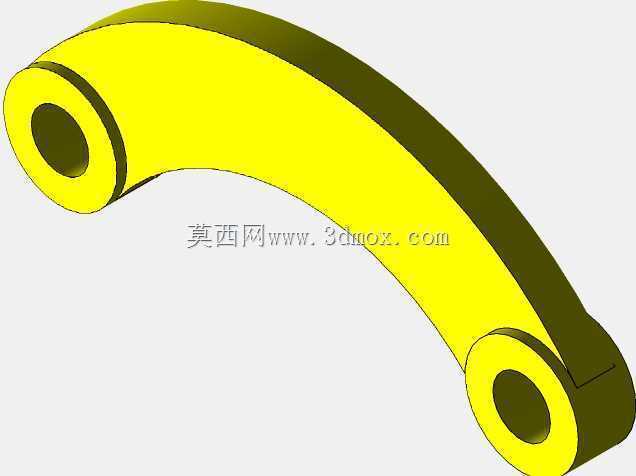

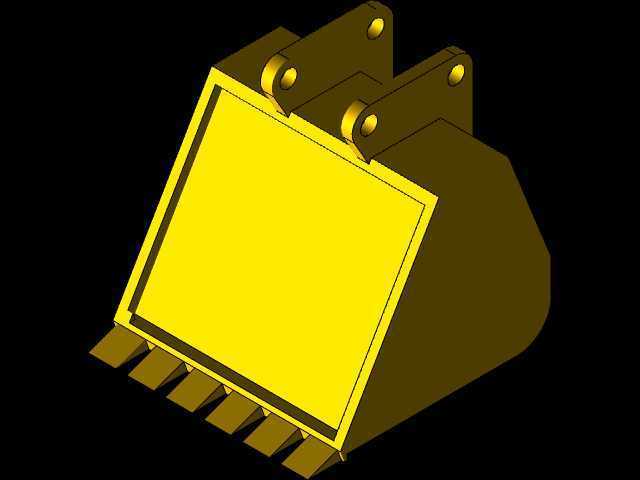

　　设计过程中优先遵循模块化装配思路，所有铰接孔的同轴度公差控制在0.05mm以内，保证装配后各转动副转动顺畅无卡滞，液压油缸的安装座采用双耳板结构，与缸杆端、缸筒端的连接尺寸匹配行业通用液压件规格，无需额外定制转接件即可完成装配。铲斗连接端采用标准双摇臂翻转机构，摇臂与连杆的铰接点位置经过力学优化，在铲斗切削入土时可提供足够的翻转力矩，保证斗齿切入土层时不会出现卡滞、抖振问题，同时卸料时铲斗翻转角度可达到45度以上，保证粘附性较强的湿土也能顺利卸除，减少斗内积料残留。

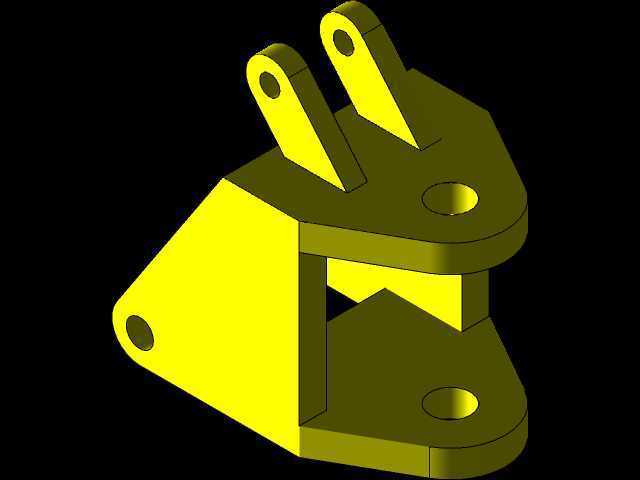

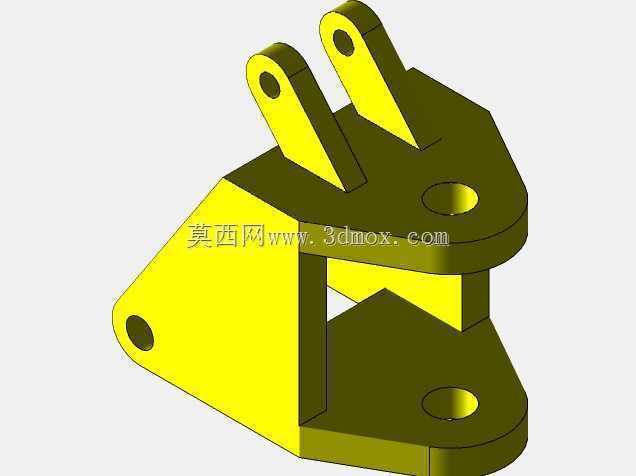

　　从安装边界来看，该组件的机身连接端铰接孔中心距、安装面平面度均匹配对应吨位级主机的动臂连接座尺寸，无需对主机结构做额外改造即可完成挂装，组件收拢状态下的最小回转半径控制在合理区间，可满足狭窄巷道、墙边作业时的回转避让需求。各润滑油路的注油点均设置在便于日常维护的外露位置，无需拆解结构即可完成日常润滑保养，铰接副的密封结构采用多层防尘圈设计，可阻挡作业过程中泥沙、粉尘进入铰接面，降低轴套的异常磨损速率，延长结构整体使用寿命。

　　在结构强度校核阶段，针对最大挖掘力工况、偏载切削工况、侧方碰撞工况分别做了有限元应力分析，对应力集中区域做了圆弧过渡处理，避免尖角结构导致的应力疲劳开裂问题，所有焊接连接位置均标注了连续角焊缝要求，焊缝高度根据承载大小做了差异化设计，非承载区域的焊缝在保证连接强度的前提下尽可能减少焊接量，控制焊接变形量。整体装配完成后，各运动副的转动阻力均匀，无局部卡顿点，液压管路的排布沿构件表面的走线槽固定，全行程运动过程中管路不会出现拉扯、挤压、与结构件摩擦的问题，管路弯曲半径满足液压胶管的最小弯曲要求，避免长期弯折导致的胶管开裂漏油问题。
