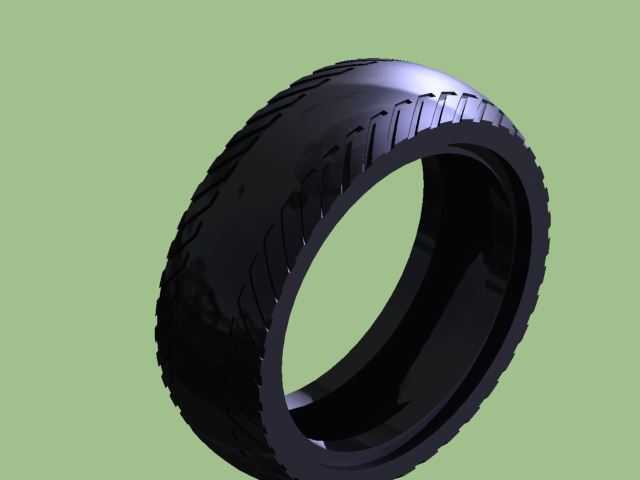

乘用车真空胎胎体结构三维数模

　　日常做底盘行走系统匹配时，轮胎是最容易被初入行工程师忽略的核心部件，很多人觉得轮胎就是个橡胶圈，实际上从整车动力学、NVH表现到制动安全、能耗水平，轮胎的参数匹配占了底盘调校权重的近四成。这次做的这款乘用车子午线真空胎数模，是之前给A级家用轿车做配套选型时搭建的，当时前后改了七版胎面花纹和胎侧刚度参数，才匹配上前悬麦弗逊、后悬扭力梁的底盘调校目标。

　　先从实际应用场景说，这款胎定位是城市铺装路面日常通勤使用，适配16寸铝合金轮辋，标称断面宽度205mm，扁平比55，适合绝大多数紧凑级家用轿车的原厂配置需求，也能覆盖部分小型SUV的低配版本选装。日常使用场景覆盖城市快速路、普通柏油市政路、小区铺装路面，也能短时间应对非铺装的碎石临时路面，不适合重度越野或者赛道激烈驾驶场景。

　　从功能特性上看，这款无内胎真空胎依靠胎圈与轮辋的过盈配合实现密封，相比传统有内胎结构，行驶中被尖锐物刺穿后不会瞬间失压，能给驾驶员留出足够的靠边停车反应时间，高速行驶的安全冗余更高。胎面采用不对称花纹设计，内侧花纹块侧重排水性能，四条纵向主排水沟深度8mm，能在积水路面快速破除水膜，降低雨天高速行驶的水滑风险；外侧花纹块刚度更高，转向时的接地面积更稳定，能减少过弯时的胎体形变，提升侧向支撑力。胎侧采用双层帘线结构，兼顾行驶缓冲能力和高速抗形变能力，正常胎压2.3bar工况下，胎侧径向形变量控制在6mm以内，既能过滤路面细碎颠簸，也不会因为胎侧过软导致转向迟滞。

　　做这个数模的时候，最先确定的是安装边界尺寸：胎圈部位的直径严格匹配16寸轮辋的 bead seat 直径，胎圈与轮辋配合面的锥度按照行业标准设为5度，过盈量控制在1.2-1.5mm，保证安装后密封可靠，同时不会因为过盈量太大导致装胎困难。整体轮胎外径632mm，装车后整车的轮心高度不会超出原厂悬架的设计行程，转向时不会和翼子板内衬发生干涉，最大转向角状态下胎侧与减震器弹簧座的预留间隙达到18mm，满足整车总布置的间隙要求。胎面的接地印痕在额定载荷下是近似矩形，长宽比控制在1.3:1，接地压力分布均匀度偏差不超过12%，能避免偏磨问题，正常使用工况下的理论行驶里程能达到6万公里以上。

　　建模过程中特意还原了胎体的多层结构细节，虽然外观上只能看到橡胶外表面，但数模里预留了帘布层、带束层、气密层的分层参考面，后续如果要做轮胎刚度仿真、爆胎过程动力学仿真，可以直接在这个数模基础上赋予不同材料属性，不用重新重构几何结构。胎面的花纹沟槽做了0.5mm的拔模斜度，和实际轮胎的模具开模工艺一致，不会出现垂直侧壁导致的脱模困难问题，花纹沟底的圆角过渡也做了还原，避免应力集中导致的沟底开裂问题。

　　很多工程师做整车数模的时候习惯直接调用通用轮胎模型，忽略了胎面花纹和实际尺寸的匹配，最后做运动干涉检查或者空气动力学仿真的时候很容易出偏差，这个数模的所有尺寸都是按照量产胎的实测数据逆向搭建的，胎面花纹的节距排列也做了错位优化，能降低行驶中花纹块拍打地面产生的阶次噪声，匹配整车NVH调校时，60km/h匀速行驶的轮胎噪声能控制在62分贝以内，符合家用车的静谧性要求。另外胎侧的标识区域做了平整化预留，后续可以根据不同品牌的标识需求添加规格、载重指数、速度级别等标识内容，不用修改整体曲面结构。

　　实际选型匹配的时候要注意，这款胎的额定载荷是615kg，对应载重指数91，速度级别H，最高允许行驶速度210km/h，完全满足家用车的最高车速需求，搭配轮辋的时候要注意轮辋宽度是6.5J，不能用太宽或者太窄的轮辋，否则会导致胎侧形变异常，加快磨损甚至出现脱圈风险。日常装配时胎圈部位要涂抹专用润滑脂，避免安装时损伤胎圈密封面，充气后要做动平衡校正，平衡块的安装位置要避开气门嘴位置，减少高速行驶的抖动问题。
