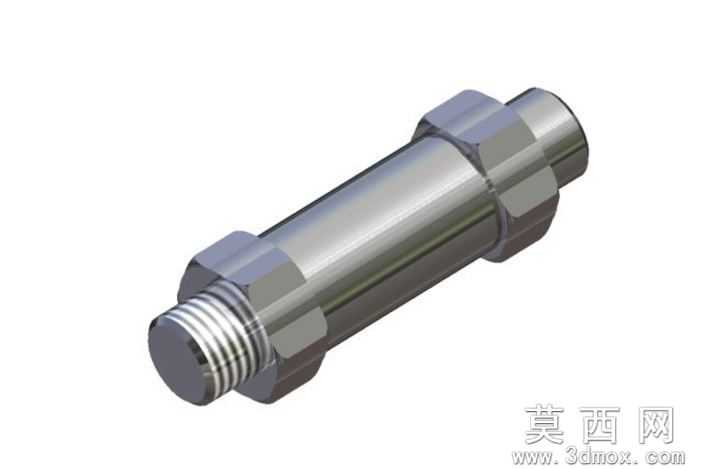

气动缸体精密结构三维设计模型

本模型为气动缸体的三维设计成果，建模阶段采用参数化设计思路，先对缸体整体尺寸进行基准定位，以中心轴线为核心参考基准，依次构建外圆柱主体、两端六角拧动结构、端部外螺纹连接段等核心结构，所有特征尺寸均参照气动元件通用行业规范设定，保证各部分结构的装配适配性。建模过程中对六角结构的棱边做了合理的倒角处理，既还原实际加工的工艺特征，也避免模型出现尖锐棱角不符合生产实际的问题；外螺纹段采用真实的螺旋扫描特征构建，还原螺纹的牙型、螺距等细节，而非采用贴图简化处理，能够直观呈现螺纹连接的配合形态。材质渲染阶段，为缸体主体赋予金属合金钢材质，调整材质的粗糙度、金属度参数，还原金属机加工后的哑光金属质感，对六角拧动面、圆柱外圆面做了细微的表面纹理处理，模拟实际零件加工后留下的细微刀纹效果，提升模型的真实感；螺纹段的材质亮度略高于主体，区分不同加工面的视觉差异。结构设计上，缸体内部预留了气动活塞的运动腔道，两端的六角结构用于安装时的扳手拧动操作，端部外螺纹用于和气动管路、端盖等配件进行连接固定，整体结构紧凑，各部分功能分区明确，没有冗余的设计特征。模型在完成基础建模后，对所有配合面进行了干涉检查，确保各结构之间不存在尺寸冲突，能够直接用于后续的装配模拟、工程图导出或者3D打印验证，完整还原了气动缸体作为气动系统核心执行元件载体的结构特点，可用于气动系统设计参考、教学演示或者虚拟装配场景使用。
