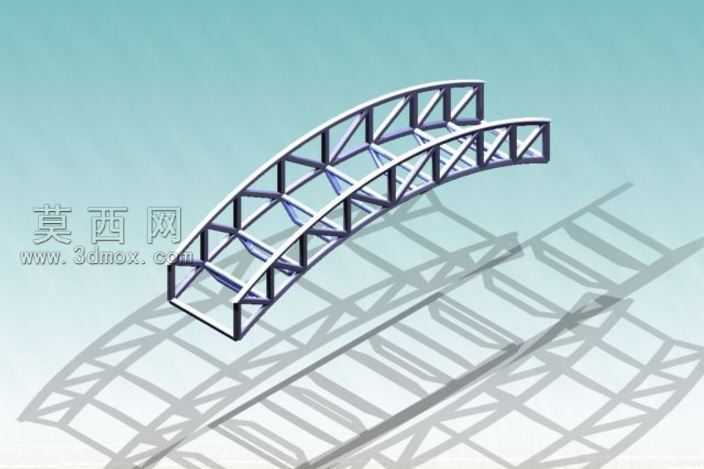

拱形桁架式桥框架结构三维设计

本桥框架模型采用三维参数化建模方式完成整体搭建，整体为拱形桁架式承重结构，建模过程中先以样条曲线拟合出桥体的拱形主轮廓基准，再沿轮廓路径排布竖向支撑腹杆与横向连接横杆，通过几何约束保证所有杆件的连接节点完全对齐，避免出现装配间隙或干涉问题。模型的结构逻辑完全参考实际钢结构桥梁的受力特性设计，上下弦杆沿拱形走向连续布置，腹杆采用三角交叉排布形式，能够将桥体承受的竖向荷载均匀分散到各个杆件单元，同时两组平行的拱形主桁架通过横向连接杆件形成整体空间结构，大幅提升整体抗扭与侧向稳定性能。材质设置上为杆件赋予哑光金属钢结构材质，调整材质的粗糙度与金属度参数模拟真实型钢的表面质感，渲染阶段采用柔和的环境天光作为主光源，添加柔和的阴影效果突出桁架结构的空间层次与杆件的交错关系，同时通过透视角度调整完整展现桥框架的拱形弧度与桁架的通透结构特性。设计过程中优先保证结构的受力合理性，所有杆件的截面尺寸按照等比例缩放设置，节点处的连接位置做了贴合处理，还原实际钢结构桥梁的焊接节点形态，整体模型结构完整无冗余特征，既可以作为桥梁结构教学的演示案例，也能够为小型景观桥、人行天桥的结构设计提供参考，清晰展现桁架式桥框架的受力传递路径与空间构造逻辑。
