减压阀配套U型连接叉结构设计

　　该零件作为减压阀的配套连接构件，主要应用在工业流体管路的减压阀安装工位，承担阀杆与外部执行机构、或是阀组与安装支架之间的铰接传力作用，在化工流体输送、市政供水管网、工业气动控制回路的减压阀装配场景中，这类叉型连接件是保障阀门动作顺畅、安装定位可靠的核心受力小件。从实际使用场景来看，减压阀在管路中需要根据后端压力反馈调整开度，部分带手动调节或是外接执行器的减压阀，需要通过这类叉件完成动作的传递，既要承受阀杆往复动作带来的拉压载荷，也要适配安装过程中的角度偏差，避免硬连接造成的阀杆卡滞、密封件偏磨问题。

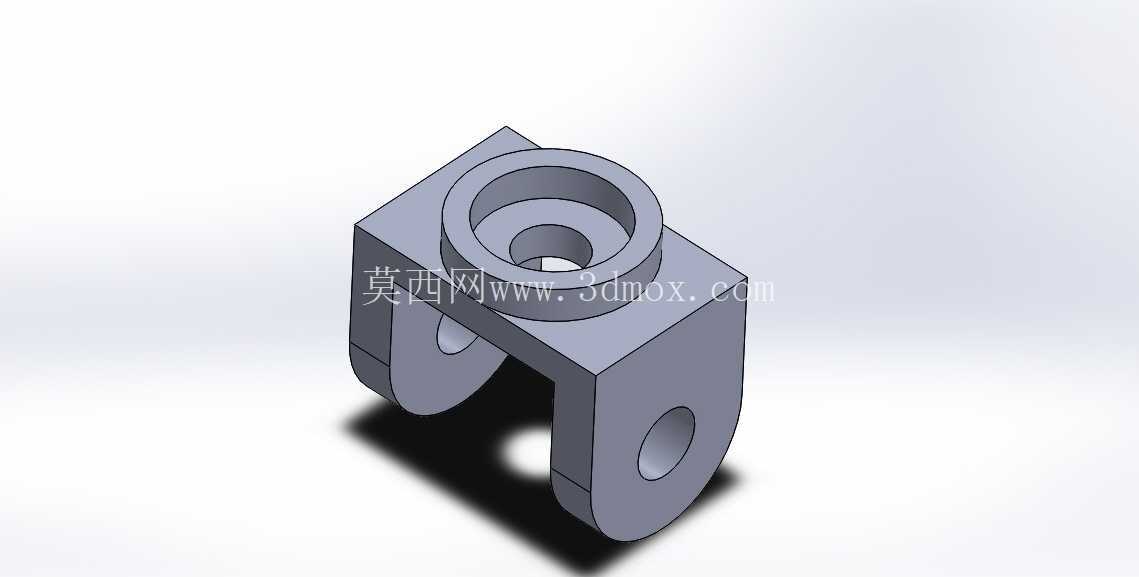

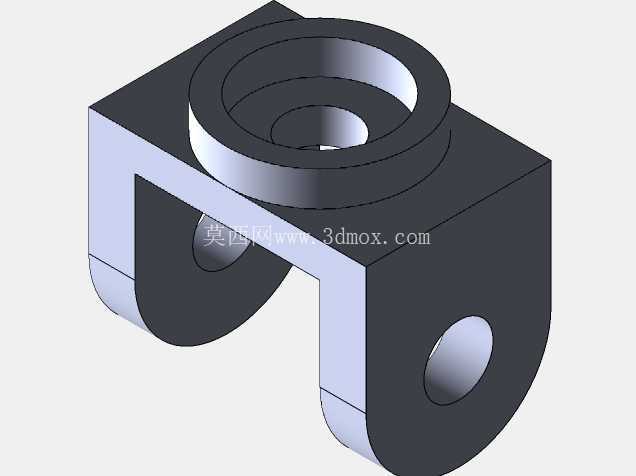

　　从功能特性上看，该零件采用U型叉口的主体结构，顶部设置同轴的环形凸台安装位，凸台中心的通孔可穿装定位销轴或是与阀杆端的轴颈配合，实现上端部件的定位固定；两侧叉臂的下端对称设置同轴销孔，用于穿装铰接销轴，与下方的支架或是联动部件连接，这种双叉臂对称结构能够保证传力过程中两侧受力均匀，避免单侧受力带来的零件变形、销轴剪切断裂风险。零件的主体基座采用方块式结构，在保证整体结构刚度的同时，也为加工装夹提供了平整的定位基准，加工时可以直接以基座底面为定位面，一次装夹完成顶部凸台、两侧销孔的加工，有效控制各配合面的位置度公差，减少加工累积误差。

　　设计思路上，该零件优先考虑了受力合理性与装配便利性：顶部环形凸台的厚度根据常规减压阀阀杆端的连接尺寸设计，凸台的内孔与外圆保持较高的同轴度，保证装配后上端部件不会出现偏斜；两侧叉臂的间距预留了足够的装配间隙，能够适配对应厚度的连接耳板，避免装配时出现卡滞，同时叉臂的内侧与外侧均做了圆弧过渡处理，既减少了应力集中点，也避免了锐边在装配过程中划伤操作人员、损坏密封件。两侧销孔的位置度是该零件的核心设计要求，两孔的同轴度公差控制在合理范围内，保证销轴穿装后不会出现别劲现象，销孔的孔径与常用标准销轴的尺寸适配，不需要额外定制非标连接件，降低现场装配的配件成本。

　　从安装边界来看，该零件的整体外形尺寸适配常规通径减压阀的连接空间，顶部凸台的外径不会超出减压阀端盖的安装轮廓，两侧叉臂的外圆弧面与基座侧面保持平滑过渡，安装后不会与周边的管路法兰、固定螺栓产生干涉；基座的底面为平整加工面，在部分直装式应用场景中，可直接贴合安装支架的表面完成定位，不需要额外加装调整垫片。零件的壁厚设计充分考虑了铸造成型与机械加工的工艺性，主体壁厚保持均匀，避免铸造过程中出现缩孔、砂眼等缺陷，各受力部位的壁厚满足额定载荷下的强度要求，在1.5倍额定工作拉力的工况下不会出现塑性变形，能够长期适配减压阀的频繁调节动作，减少连接件的更换频次，提升阀组整体的运行可靠性。

　　在实际选型适配过程中，需要注意该叉件的销孔孔径、顶部凸台内孔尺寸与对应减压阀的连接端尺寸匹配，装配时销轴两端需要加装开口销或是轴用挡圈做轴向定位，避免设备运行过程中销轴窜出脱落；叉臂的开口宽度需要与对接部件的耳板厚度适配，间隙过大容易造成动作过程中的冲击，间隙过小则会出现装配困难、动作卡滞的问题。这类叉型连接件虽然属于阀组的小型配套零件，但加工精度与结构强度直接影响减压阀的调节精度与使用寿命，设计过程中通过对称结构、均匀壁厚、圆弧过渡等细节处理，在控制零件整体重量与加工成本的前提下，充分满足了工况下的传力与装配需求。
