交流稳压器传动内花键滑块结构

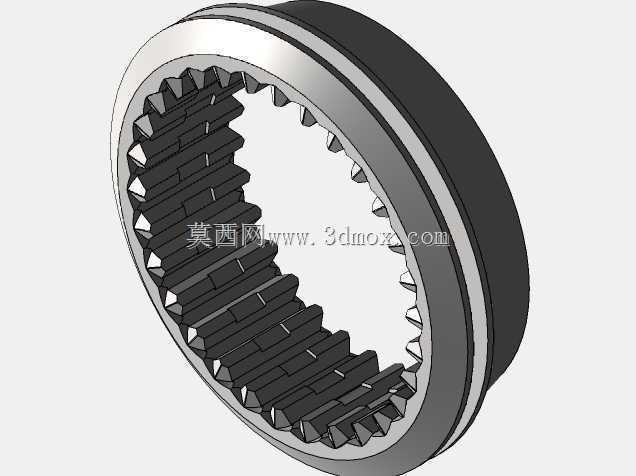

　　这款内花键滑块是交流稳压器调压传动机构里的核心啮合零件，日常在接触式交流稳压器的调压回路里，它承担着把驱动端的旋转扭矩传递到调压碳刷架、带动碳刷沿环形调压绕组表面平稳滑动的作用，是稳压器实现输出电压动态调整的关键传动衔接件。在实际的稳压器运行场景里，电网输入电压出现波动时，调压驱动机构会输出定轴旋转动作，这个滑块通过内圈的渐开线花键齿和驱动轴上的外花键形成周向固定啮合，不会出现传动打滑的问题，同时外圈的光滑配合面和碳刷架的传动卡槽形成滑动配合，能抵消驱动轴和碳刷架安装时的少量同轴度误差，避免传动卡滞。从设计思路上看，这个零件采用环形整体式结构，内圈均匀分布的渐开线花键齿采用压力角30度的矩形花键衍生齿形，相比普通渐开线花键，

　　这种齿形的齿根厚度更大，在稳压器频繁正反转调压的工况下，能承受更大的冲击扭矩，不会出现断齿失效。齿形的加工精度控制在7级，啮合侧隙留了0.02-0.04mm的间隙，既可以保证传动过程中没有空回行程，让调压动作响应更及时，也能避免温度变化导致的热胀冷缩让齿面卡滞。零件的轴向尺寸是按照稳压器内部传动腔的安装空间设计的，总宽度刚好适配碳刷架传动卡槽的槽宽，两端的倒角做了1×45度的处理，装配时可以顺利导入配合位，不会刮伤卡槽内壁。内外圈的同轴度公差控制在0.02mm以内，保证旋转过程中不会出现偏摆，避免碳刷和调压绕组接触压力不均导致的打火、接触不良问题。外圈的配合面粗糙度控制在Ra1.6，和卡槽之间的滑动摩擦阻力更小，

　　长时间运行也不会出现过度磨损。在实际选型适配的时候，这个滑块的内花键参数要和驱动轴的外花键完全匹配，模数、齿数、压力角三个核心参数不能有偏差，否则会出现装配不上或者啮合间隙过大的问题。安装时要注意，滑块装入卡槽后，轴向要留0.1mm左右的窜动间隙，不能完全顶死，避免传动过程中热膨胀导致的轴向卡滞。在稳压器的日常维护场景里，这个滑块属于易损传动件，当出现调压响应滞后、碳刷移动卡顿的问题时，首先要检查这个滑块的内花键齿面是否出现磨损、打齿的情况，同时检查外圈配合面是否有毛刺、变形，一旦磨损量超过0.1mm就需要更换，否则会导致调压不准，输出电压偏离额定值，后端用电设备出现供电异常。从结构强度上看，这个零件采用粉末冶金一次压制成型，

　　齿面密度均匀，整体强度满足稳压器全寿命周期内的频繁动作需求，不需要额外做表面硬化处理，相比机加工的钢质滑块，成本更低，自润滑性能更好，运行噪音更小。在装配工艺上，这个滑块不需要额外的紧固件固定，依靠花键的周向啮合和卡槽的径向限位就可以完成固定，装配工序简单，适合批量生产的稳压器装配线快速组装。实际运行中，这个滑块的传动效率可以达到98%以上，驱动端的扭矩几乎可以无损耗传递到碳刷架，不会因为传动阻力过大导致驱动电机过载。针对不同功率等级的交流稳压器，这个滑块的尺寸可以做等比例缩放，内花键的齿数根据驱动轴的扭矩做对应调整，功率越大的稳压器，滑块的齿厚和整体外径越大，能承受的传动扭矩也越高，保证在大电流调压场景下传动结构的可靠性。
