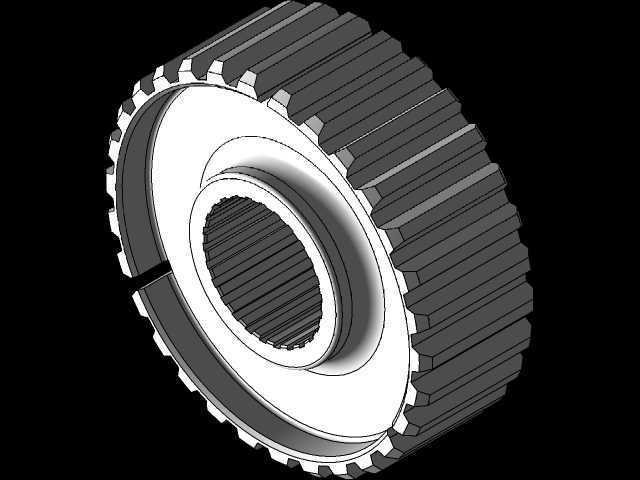

该滑块轮毂属于机械传动系统中的核心承载传动部件,主要应用于需要实现周向扭矩传递、轴向滑动导向的传动机构中,常见于交直流稳压设备的调压传动模块、变速箱滑移齿轮组、自动化设备的进给传动单元等场景,承担着传递旋转扭矩、支撑传动副、允许轴向滑移定位的核心作用。从结构设计来看,该零件采用内外双层齿圈的复合结构,外圈为等距分布的矩形直齿结构,齿形参数经过啮合校核,可与配套的滑块组件形成稳定的嵌合传动,齿侧间隙控制在合理范围,既保证传动过程中无明显冲击空程,又能满足滑块沿齿槽轴向滑动的顺畅性,避免卡滞。内圈采用渐开线内花键结构,花键齿的定心方式采用小径定心,可与配套的传动轴实现高精度周向固定,保证扭矩传递过程中同轴度误差控制在机械传动允许范围内,
花键齿的齿向修形量经过计算,可抵消装配误差与传动受力产生的微小变形,降低齿面偏磨风险。零件主体采用台阶式回转结构,内外圈之间通过环形辐板连接,辐板厚度经过强度校核,可承受额定传动扭矩下的剪切应力与弯曲应力,避免传动过程中出现辐板变形或断裂。外圈齿槽的轴向为通槽设计,可满足配套滑块在全行程范围内的轴向移动需求,齿槽端面做了微小倒角处理,既去除加工毛刺,也能在滑块啮合入位时起到导向作用,降低装配难度。内圈花键的轴向长度根据传动轴的配合长度设计,保证花键配合的接触长度满足扭矩传递的压强要求,避免花键齿面压溃失效。从安装边界来看,该轮毂的最大外圆为外圈齿顶圆直径,安装时需保证外圆与周边壳体、相邻传动件之间留有足够的径向间隙,
避免旋转过程中出现运动干涉;内圈花键的小径为与传动轴配合的定位基准,装配时需保证传动轴对应轴颈的尺寸公差与形位公差符合配合要求,通常采用过渡配合或小间隙配合,兼顾装配便利性与传动定心精度。轮毂的轴向总长度决定了其在传动轴上的安装位置,两端面需与轴上的定位台阶、挡圈等限位件贴合,保证轴向定位可靠,避免传动过程中出现轴向窜动。在实际工况中,该轮毂会随传动轴持续旋转,同时承受滑块组件传递的径向载荷与周向扭矩,因此结构设计时在齿根位置做了圆角过渡,降低应力集中系数,提升零件的疲劳寿命;辐板与内外圈的连接位置也采用圆弧过渡,避免截面突变带来的应力集中问题。齿面的粗糙度要求根据传动精度等级设定,啮合面的粗糙度需控制在合理范围,降低滑动摩擦过程中的磨损速率,非配合面的粗糙度可适当放宽,兼顾加工经济性。设计过程中首先根据传动系统的额定传递扭矩、最高转速、滑块行程等参数,确定内外齿的模数、齿数、齿宽等核心参数,再根据安装空间的边界约束,确定轮毂的最大外圆、内孔直径、轴向长度等外形尺寸,随后通过有限元分析对齿根、辐板等应力集中位置进行强度校核,根据校核结果调整局部结构尺寸,比如调整辐板厚度、齿根圆角半径等参数,保证零件在额定工况下的应力水平低于材料许用应力。同时需要考虑加工工艺性,内外齿结构可采用插齿、拉削等工艺加工,回转面采用车削加工即可完成,倒角、圆角等结构符合常规加工刀具的可达性要求,无需特殊定制刀具,可有效降低加工成本。在装配场景中,
该轮毂通过内花键套装在对应传动轴上,轴向通过轴用挡圈或台阶定位,外圈齿槽与配套的滑块组件嵌合,当需要调整传动比或输出位置时,滑块可沿外圈齿槽轴向滑动,与不同的传动副啮合,过程中轮毂始终保持与传动轴的周向固定,持续传递扭矩。该结构的优势在于集成了扭矩传递与滑移导向两种功能,相比传统的光轴加键连接的滑移结构,内外齿的配合接触面积更大,单位面积承受的压强更小,可传递更大的扭矩,同时齿槽的导向精度更高,滑块滑移过程中的偏摆量更小,传动稳定性更强。在维护场景中,该轮毂属于易损传动件,长期运行后齿面会出现正常磨损,当齿侧间隙超过允许值时需进行更换,其结构简单,拆卸更换无需复杂工具,只需拆下轴向限位件即可从传动轴端部抽出,维护便利性较好。需要注意的是,装配时需保证齿面清洁,无铁屑、毛刺等异物,避免滑块滑动过程中出现卡滞或齿面拉伤,同时根据工况要求在齿面涂抹适配的润滑脂,降低滑动摩擦带来的磨损,提升零件使用寿命。
- 全部评论(0)
- 模板大小: 777.98 KB
- 售价:5金币
- 下载次数: 32
- 系统要求: Autodesk Inventor
- 软件分类: 通用机械零部件
