手动变速器中间轴齿轮传动组件结构

　　在乘用车辆、商用载货车辆的手动变速器总成中，中间轴齿轮组件是承担动力分流、转速扭矩匹配的核心传动部件，其布置位置处于变速器输入轴与输出轴之间的腔体内，所有啮合齿面长期处于高速重载、带润滑冲击的工作环境，设计阶段需要同时兼顾传动效率、啮合平顺性、结构强度与装配兼容性。这套轴齿一体化的组件将多组不同模数、不同齿数的传动齿轮集成在同一根阶梯轴上，取消了分体式齿轮与轴之间的键连接结构，部分档位的齿轮与轴体采用整体锻坯加工成型，部分常啮合档位齿轮通过滚针轴承空套在轴颈上，配合同步器齿套实现不同档位的动力切换，相比分体装配的结构，整体式轴齿能大幅降低传动过程中的连接间隙，减少急加速、急减速工况下的传动冲击，提升档位切换的响应速度。

　　从实际装车的应用场景来看，这类中间轴齿轮组件主要适配横置或纵置的手动变速器，覆盖1.2L到3.0L排量的燃油车型，部分轻型商用车的机械式变速器也会采用同结构的中间轴设计，日常行驶过程中，发动机输出的扭矩经过离合器传递到输入轴常啮合齿轮，首先驱动中间轴上的常啮合齿组带动整根中间轴旋转，中间轴上不同齿数的档位齿轮始终与输出轴对应档位的空套齿轮保持啮合，当驾驶员操作换挡杆推动同步器齿套结合对应档位的结合齿时，动力就会经过中间轴对应档位齿轮传递到输出轴，最终经过主减速器差速器传递到车轮，实现不同速比的动力输出。在结构设计层面，这套组件的轴体采用阶梯式变径设计，不同轴颈的直径根据对应档位的传递扭矩大小做差异化设计，常啮合齿轮所在的轴颈因为长期传递全工况扭矩，直径最大，表面粗糙度要求控制在Ra0.8以内，保证滚针轴承或轴瓦的配合精度；低速档齿轮对应的轴颈因为传递扭矩大、工作转速相对较低，轴颈直径次之，配合部位的硬度通过表面渗碳淬火处理达到HRC58-62，保证长期啮合的耐磨性能；高速档齿轮对应的轴颈转速高、传递扭矩相对较小，轴颈直径略小，齿面的修形量会针对性加大，减少高速啮合时的齿向载荷偏移，降低传动噪音。齿轮部分的设计全部采用渐开线斜齿结构，相比直齿齿轮，斜齿的啮合重合度更高，啮合过程是齿面逐步接触再逐步脱离，能大幅降低传动过程中的冲击与噪音，适合乘用车对NVH性能的要求；每个齿轮的齿端都做了倒锥与倒角处理，

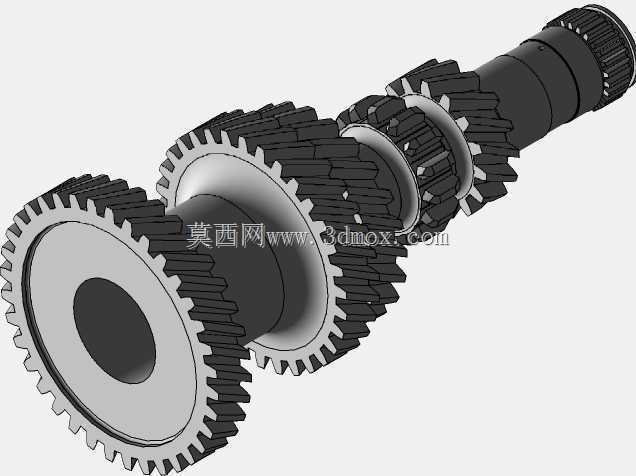

　　一方面是装配过程中能顺利导入轴承与啮合位置，另一方面是换挡过程中避免齿端打齿，提升同步器结合的顺畅度。齿轮参数的匹配上，不同档位的齿数比经过严格的速比计算，一档齿轮的齿数比最大，保证车辆起步时能获得足够的轮端扭矩，爬坡、重载起步时不会出现动力不足；最高档位的齿数比最小，保证车辆高速巡航时发动机能保持在经济转速区间，降低燃油消耗。安装边界方面，这套中间轴组件的两端通过圆锥滚子轴承或深沟球轴承固定在变速器壳体的轴承座孔内，轴的一端预留有里程表驱动蜗杆的安装位置，部分车型的中间轴端部还会集成驻车棘轮的结构，配合驻车锁爪实现手动变速器的驻车锁止功能；轴体上的所有齿轮安装位置都设计有轴肩定位，配合卡簧、止推垫片控制齿轮的轴向窜动量在0.1-0.3mm之间，既避免轴向窜动过大导致的啮合偏磨，也防止窜动量过小导致齿轮受热膨胀后出现卡滞。齿侧间隙的设计也根据档位不同做了区分，低速档的齿侧间隙略大，承受大扭矩冲击时不会出现齿面卡滞，高速档的齿侧间隙略小，减少高速传动时的敲击噪音。润滑设计上，轴体中心加工有贯通的润滑油道，每个轴颈与齿轮配合的位置都开有径向油孔，变速器工作时，齿轮飞溅起来的润滑油会进入中心油道，通过径向油孔到达每个配合摩擦面，保证滚针轴承、同步器齿毂位置的充分润滑，避免干磨导致的部件早期失效。在建模过程中，所有齿面的参数都按照实际加工的渐开线方程生成，齿向修形、齿顶修缘的细节都完整还原，轴上的卡簧槽、油孔、轴承配合面、

　　花键位置的尺寸都严格按照实际装配公差建模，花键部分采用渐开线花键设计，相比矩形花键，渐开线花键的齿根强度更高，对中性更好，适合大扭矩传递的场景，花键的齿侧也做了倒棱处理，方便同步器齿毂、相关连接件的装配。实际生产过程中，这类轴齿组件需要经过锻造、正火、粗加工、滚齿、渗碳淬火、磨齿、探伤等多道工序，每个齿轮的齿形齿向误差都需要控制在微米级，才能保证装车后的传动平顺性与使用寿命，建模时还原的所有细节结构，都能为后续的有限元强度分析、传动系NVH仿真、装配干涉检查提供准确的数字模型基础，也能作为变速器维修、配件生产的尺寸参考依据。在变速器的台架试验阶段，基于准确的三维模型可以提前模拟不同工况下的轴齿变形量，验证齿面修形的合理性，减少物理样机的试验次数，缩短产品开发周期，针对售后维修场景，精准的模型也能帮助维修人员快速理解组件的装配关系，判断齿轮磨损、轴体变形的故障点，提升维修效率。
