钛合金航空航天轻量化承力支座

　　该构件属于航空航天领域典型的高刚度轻量化承力支座，整体采用钛合金材料加工成型，适配高载荷、严苛减重要求的机载安装场景，常见于飞行器机载设备挂载、航天载荷支撑、精密航空工装定位等工况，承担连接固定、载荷传递与振动缓冲的核心作用。

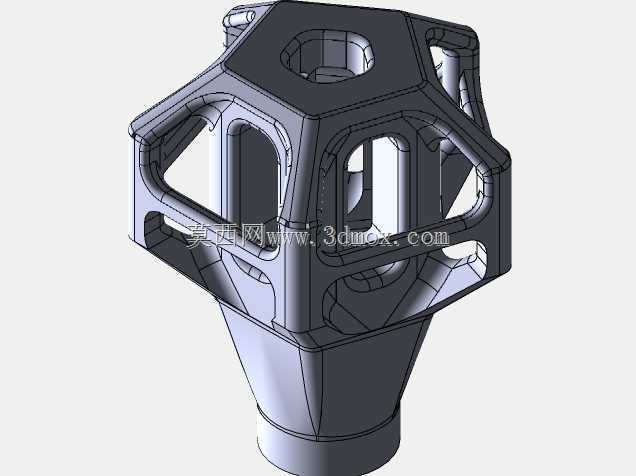

　　从结构布局来看，构件下部为锥形过渡连接段，末端设置圆柱安装接口，可直接与配套基座、设备轴段或挂载接口配合，锥段采用大角度平滑过渡，避免截面突变带来的应力集中，在轴向受拉、受弯以及复合振动载荷下，能够将上部载荷均匀传导至下部安装面，减少局部应力峰值。上部主体为多边形镂空框架结构，框架棱边全部采用圆角过渡，多面开设大尺寸镂空窗口，在保证整体结构刚度的前提下最大限度去除冗余材料，匹配航空航天产品严苛的减重指标。

　　设计阶段优先遵循等强度设计思路，承力主路径沿框架棱边与下部锥段连续分布，非承力区域全部做镂空挖除处理，既降低整体自重，也减少数控加工过程中的材料去除量，缩短五轴加工的走刀行程。上部顶面预留中心安装孔，周边框架分布多个侧向连接位，可同时适配多方向的设备安装、管路固定或传感器挂载需求，镂空窗口同时为内部线缆布设、管路穿行提供操作空间，装配时可通过窗口直接观察内部对接状态，降低机载狭小空间内的装配难度。

　　外形边界方面，下部圆柱接口直径与锥段高度按标准机载安装接口匹配，上部多边形框架的最大外接轮廓控制在安装包络范围内，所有外凸棱边均做倒圆处理，避免装配干涉与应力划伤。安装配合面集中在下部圆柱端面与顶面中心孔位，配合公差按精密航空零件要求设定，框架侧面的镂空边缘预留足够的加工壁厚，五轴铣削时可通过一次装夹完成大部分型面加工，减少二次装夹带来的形位误差。

　　实际工况中，该类支座需要承受飞行器起飞、机动飞行阶段的交变冲击与持续振动，钛合金材料本身具备高比强度、耐腐蚀与抗疲劳特性，配合框架式的桁架承力结构，整体固有频率可避开机载设备的常用振动频段，降低共振风险。结构上的多窗口设计也便于后续开展表面阳极氧化、荧光探伤等表面处理与检测工序，无封闭死角，处理液可顺利流通，检测时能够直接观察所有内部筋条的表面状态。

　　建模过程中需重点关注镂空筋条的壁厚均匀性，所有过渡圆角需与加工刀具半径匹配，避免出现内角半径过小导致刀具无法加工的问题；锥段与上部框架的衔接位置需做加厚补强，抵消截面变化带来的刚度突变。装配验证时需校核下部圆柱接口的同轴度、顶面安装孔与框架基准面的垂直度，确保挂载设备后整体受力均衡，长期服役过程中不会出现局部变形或连接松动。
