带侧孔圆锥钣金展开结构设计

　　这类带侧孔的圆锥钣金件，在通风管路变径连接、散料输送导流段、小型除尘设备进出风过渡段、常压容器锥底段等场景中应用十分广泛，区别于无孔的标准圆锥管，侧孔的存在会直接打断连续的展开轮廓，设计阶段如果处理不好接缝位置、孔位的展开偏移量，下料后折弯卷制时很容易出现孔位错位、接缝间隙超差、锥面贴合度不足的问题，最终导致现场安装时无法和对接管路、侧接支管匹配，需要反复校形甚至返工报废。

　　从实际功能来看，这类锥段主要承担两个核心作用，一是实现不同管径管路的平滑过渡，降低介质流经变径段时的局部阻力，避免直角变径带来的紊流、积料、风噪过大等问题；二是通过侧孔实现支路的接驳，比如除尘系统中锥段侧面接检测探头、补风支管，散料输送系统中接观察口、吹扫管路，常压储料仓锥段接料位计安装座，都需要在锥面上加工出位置精准的安装孔，孔的轴线通常垂直于对应位置的锥面切线，保证对接支管和锥段连接后没有错位应力。

　　设计这类零件时，首先要明确锥段的上下端口直径、整体高度、锥度，这三个参数决定了圆锥的基础几何轮廓，常规正圆锥的展开本身是标准的扇形结构，计算时要根据板材厚度预留对应的折弯卷制余量，也就是板厚处理——如果是薄板卷制，通常按中径计算展开半径，如果是厚板加工，还要考虑接口处的坡口预留量，避免卷制后接口处出现壁厚叠加导致的错边。接下来是侧孔的处理，很多新手设计时容易直接把三维模型上的正投影孔位直接平移到展开扇形上，这是典型的错误，因为锥面是单曲面，孔位在展开平面上的轮廓并不是正圆，而是会随着锥面的曲率产生对应的拉伸变形，必须通过曲面展开的映射关系，把孔的每个轮廓点对应到展开平面的坐标上，才能保证卷制成型后孔的位置、形状、尺寸完全符合设计要求。

　　从安装边界来看，这类锥段的上下端口通常会预留法兰翻边或者焊接直边段，直边段的长度一般根据对接法兰的厚度、焊接工艺要求确定，通常在15-30mm之间，保证焊接时有足够的操作空间，不会因为焊缝距离端口太近导致端口变形。侧孔的位置也要避开锥段的纵向接缝，通常设计时会把接缝放在侧孔的对侧，距离孔边缘至少3倍板厚的位置，避免接缝处的焊接变形影响孔的圆度，同时也能降低卷制时孔位靠近接缝带来的成型难度。如果侧孔需要焊接支管，还要在孔位周边预留对应的焊接余量，薄板件可以在孔位处压出翻边，提高和支管连接的结构强度，厚板件则需要在孔边缘加工焊接坡口，保证焊透。

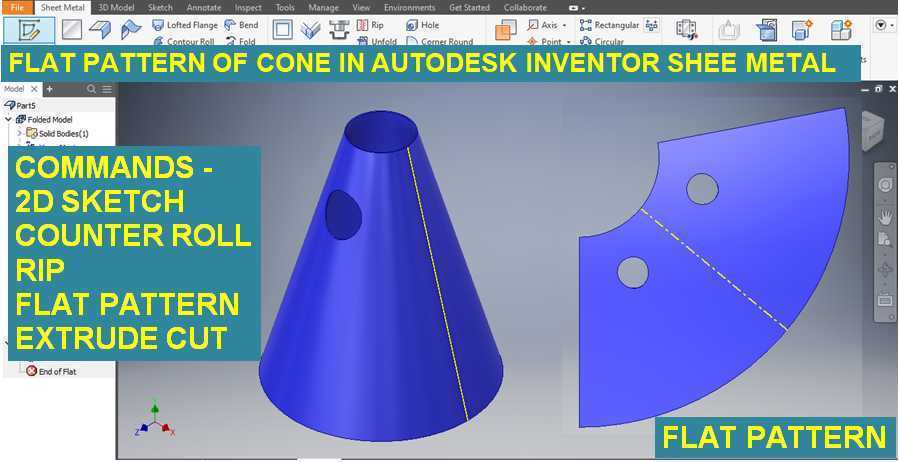

　　建模过程中，要先建立圆锥的基础曲面，确认锥度和上下口尺寸符合管路对接的公差要求，再根据侧接部件的安装位置，在锥面上建立垂直于锥面的基准轴，以这个基准轴为中心绘制孔的轮廓，切除出侧孔特征。之后调用钣金展开功能时，要提前设定好板材的厚度、折弯系数、K因子，这些参数要根据实际使用的板材材质确定，比如普通冷轧钢板的K因子通常取0.4-0.45，不锈钢板因为延展性不同，K因子要根据实际折弯试验的数据调整，不能直接套用默认参数，否则展开后的下料尺寸会出现系统性偏差。展开完成后，要核对展开扇形的大端弧长、小端弧长是否和上下口的中径周长匹配，同时核对侧孔展开后的轮廓到扇形两个直边（也就是卷制后的接缝位置）的距离，和三维模型中孔位到预设接缝的弧长是否一致，避免出现展开映射错误。

　　实际生产中，这类零件的加工流程通常是先按照展开图进行激光切割或者等离子下料，把扇形料片和侧孔的轮廓一次性切割出来，之后通过卷板机进行卷制成型，卷制过程中要不断用样板核对锥面的弧度，避免出现锥度偏差，卷制到位后先进行接缝的定位焊，之后再次核对侧孔的位置和圆度，如果有轻微偏差可以通过局部校形调整，确认尺寸无误后再满焊接缝，最后焊接上下端口的法兰和侧孔的对接支管，完成后还要进行通径检查，保证锥段内部没有凸起、焊瘤，避免影响介质输送。如果是用于食品、医药行业的卫生级锥段，还要对内焊缝进行打磨抛光，保证内壁光滑无死角，避免物料残留。

　　设计时还要考虑实际安装的操作空间，比如锥段的整体长度不能超过现场安装的轴向距离，侧孔的朝向要和现场支管的走向匹配，避免安装时出现和周边设备、管线的干涉。如果锥段用于有压力的工况，还要根据工作压力计算板材的厚度，校核锥段的结构强度，必要时在锥面外部增加加强筋，避免承压时出现锥面变形。对于需要经常拆装的锥段，上下端口和侧孔的连接通常采用法兰连接，法兰的螺栓孔位置要和对接部件的螺栓孔跨中布置，保证安装时的互换性。
