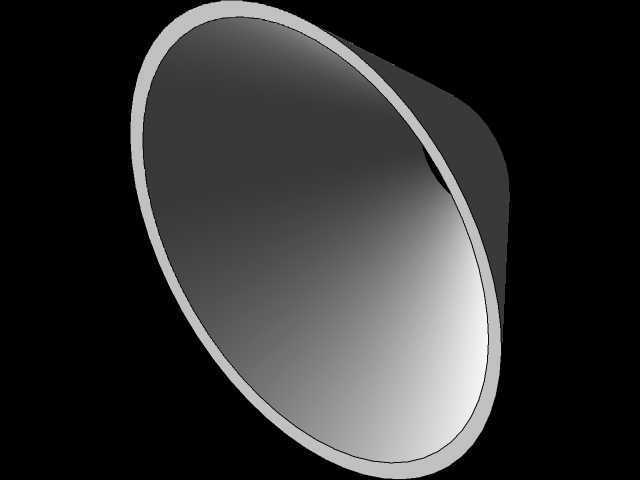

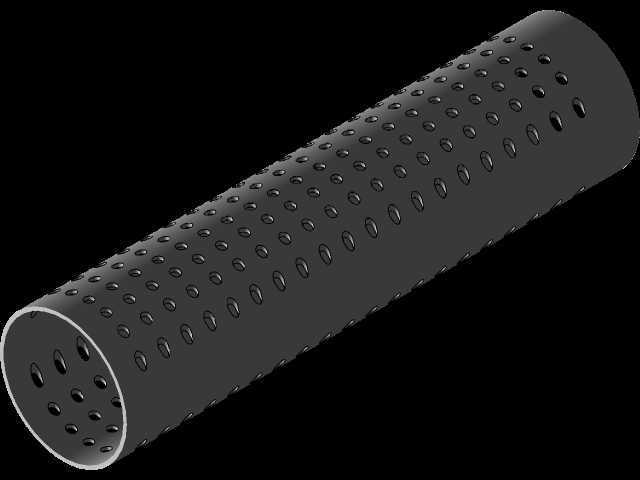

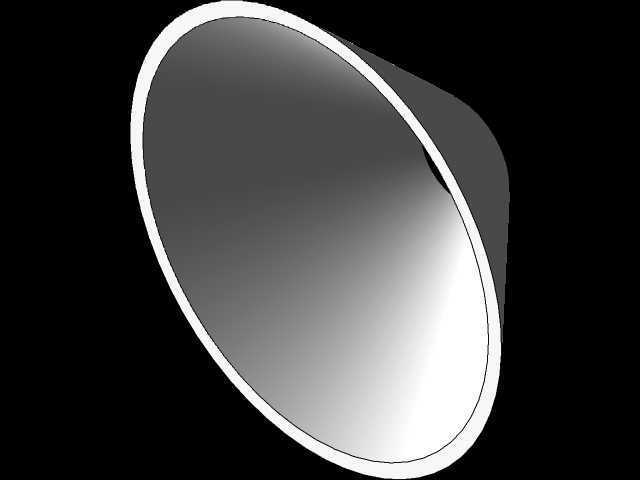

也不会因为压缩量过大导致衬垫纤维压溃,失去密封和缓冲作用。很多新手做这类结构的时候容易忽略锥段的过渡角度,这套结构的两端锥段锥角控制在12度以内,这个角度是经过多轮流场仿真验证的,排气从前端小口径管路进入扩容的主壳体时,不会因为锥角过大产生局部涡流,一方面能降低排气背压,避免发动机动力输出受影响,另一方面能让尾气均匀通过催化载体的整个端面,避免载体局部区域长期超负荷工作出现过热烧蚀,延长载体的使用寿命。实际应用场景里,这类直筒式催化结构大多用在轻卡、微面以及小排量乘用车的底盘排气中段,安装位置一般在排气歧管下游、消声器前端,这个位置的排气温度刚好维持在催化剂起燃的最佳区间,不会因为离发动机太远导致温度过低催化剂不工作,做排气系统配套结构设计快十二年,经手的三元催化、DOC、DPF类筒体结构不下百套,这套催化筒体的结构逻辑,是商用车后处理系统里非常典型的直筒式封装方案,没有多余的异形弯折,核心就是在有限的底盘安装空间里,平衡催化载体的封装可靠性、排气背压限值以及前后管路的对接通用性。先从安装边界说,这类筒体的主壳体采用等径圆柱卷焊结构,两端通过锥段过渡到等径对接管口,管口预留的插接段长度是严格按照对应排量车型的排气法兰、卡箍连接标准做的,主壳体的外径尺寸匹配常规直径130mm的陶瓷催化载体,内部预留的衬垫压缩间隙控制在3.5-4mm,既保证衬垫受热膨胀后能完全固定载体,不会在车辆颠簸、排气冲击下出现载体窜动碎裂,

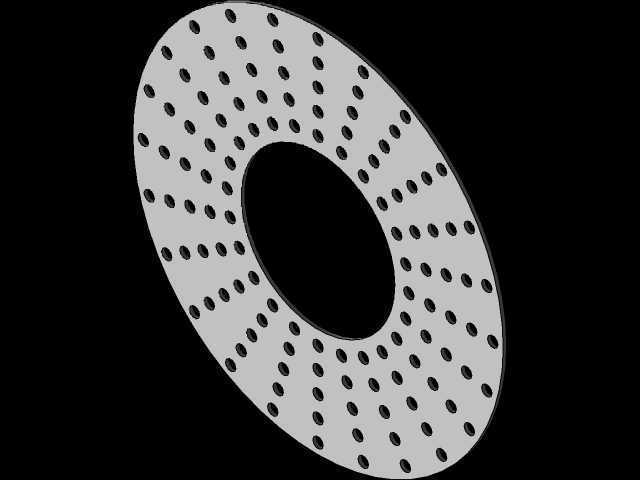

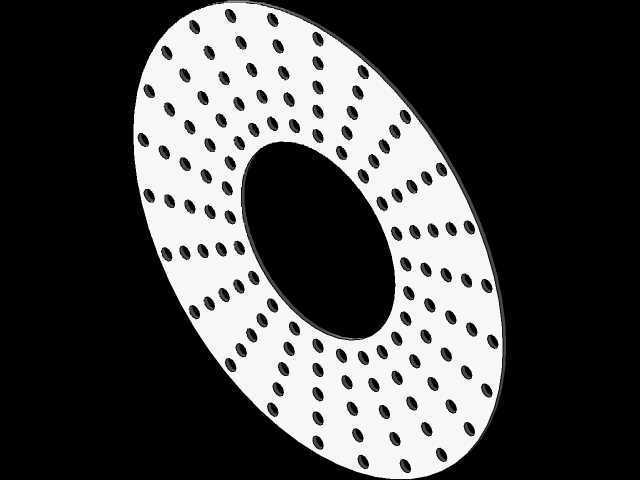

也不会因为离发动机太近长期处于超温状态加速催化剂老化。结构设计上,主壳体的壁厚选用1.5mm的冷轧镀铝钢板,卷焊后做气密性测试,焊缝位置做抛丸处理避免应力集中,两端的对接管口采用双层卷边结构,和前端排气弯管、后端消声器进气管对接时,配合不锈钢卡箍就能实现无衬垫密封,后期维修更换的时候不需要切割管路,松开卡箍就能直接拆下筒体更换,售后维护的效率比焊接式结构高很多。很多人觉得催化筒体就是个装载体的铁壳,其实里面的细节设计直接影响整套后处理的使用寿命,比如主壳体内壁在载体安装位置的前后两端,都设计了向内凸起的限位挡圈,前端挡圈用来限制载体在排气正向冲击下向后窜动,后端挡圈配合衬垫的预紧力,避免车辆减速、排气倒流时载体向前移位,
两个挡圈的高度控制在2mm,既不会挡住载体端面影响气流通过,也能提供足够的限位强度。另外这套结构的外部没有多余的安装吊耳预留位,是因为这类配套车型的排气系统吊耳都设计在前后连接管路上,筒体本身只需要承受自身重量和内部载体的重量,不需要额外设置吊装点,反而能减少筒体表面的焊接点,降低长期受热后焊缝开裂漏气的概率。做这类结构的三维建模时,要特别注意两端锥段和主壳体、对接管口的相切过渡,不能出现折线拐点,不然实际冲压成型的时候会在拐点位置出现应力集中,车辆运行中反复受冷热交变应力影响,很容易在拐点位置出现开裂。还有对接管口的圆度公差要控制在0.2mm以内,不然和对接管插接的时候会出现间隙,卡箍锁紧后还是会有漏气问题,
导致尾气未经过催化直接排出,排放不达标。从流场特性来说,直筒式的结构相比异形弯管式的催化结构,气流分布均匀性要高15%左右,相同体积的载体,净化效率能提升8%左右,背压反而能降低10%,对于小排量车型来说,这个背压的降低能直接反映在油耗表现上,同等工况下百公里油耗能降低0.1-0.2L,长期使用下来的经济性提升很明显。另外这套结构的分解装配逻辑也很清晰,主壳体、前后锥段、前后对接管、前后限位挡圈都是独立的冲压件,焊接时采用工装夹具定位,同轴度公差控制在0.5mm以内,保证整个筒体的直线度,安装的时候不会和底盘上的其他部件出现干涉。很多维修厂更换副厂催化器的时候容易出现故障灯亮、排气异响的问题,很大一部分原因就是副厂件的筒体同轴度差、锥角设计不合理,导致背压异常、氧传感器检测数据偏差,这套结构的尺寸参数完全对标原厂配套标准,安装后不需要额外调校就能匹配原车的排气系统参数。
