制冷系统轴流通风机结构设计

　　在商用制冷机组、工业冷干机、小型冷库风冷冷凝单元的配套设计中，通风机的选型与结构匹配直接决定整套换热系统的能效比与运行稳定性，这类轴流结构的通风部件，核心作用是驱动空气以稳定流速掠过冷凝器翅片表面，将制冷回路中高压冷媒携带的热量强制置换到外界环境中，避免冷凝压力过高触发机组高压保护停机。

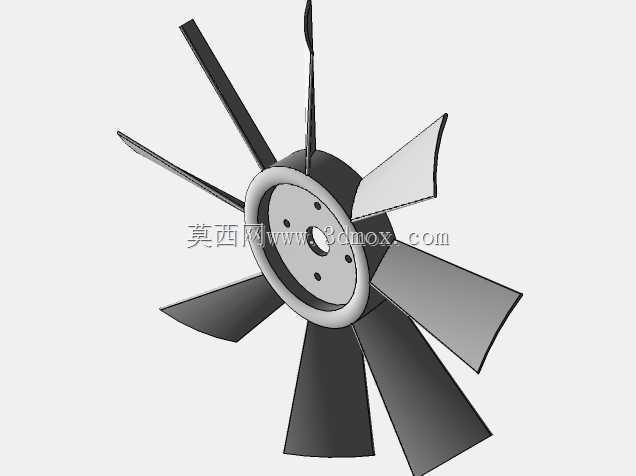

　　从结构设计逻辑来看，这款通风机采用不等安装角的多叶片布局，不同径向位置的叶片扭转角经过匹配校准，靠近轮毂区域的叶片安装角更大，用来弥补轮毂附近线速度偏低带来的送风效率损失，外缘区域的叶片安装角适当收窄，在保证送风覆盖范围的同时降低叶尖涡流损耗，减少运行过程中的气动噪声。叶片与中心轮毂采用一体化的刚性连接结构，轮毂端面预留了均匀分布的安装孔位，可直接与驱动电机的输出轴端法兰对接，不需要额外设计转接支架，安装时仅需保证轮毂端面与电机轴的垂直度公差控制在0.1mm以内，即可避免高速运转时出现动平衡超差引发的整机振动问题。

　　实际工程应用中，这类通风机的安装边界需要结合冷凝单元的导风罩尺寸匹配，风叶外缘与导风罩内壁的径向间隙需要控制在5-8mm区间，间隙过大会产生气流回流损失，降低实际送风效率，间隙过小则容易因为运行振动、热胀冷缩出现叶尖刮蹭导风罩的故障。叶片的翼型截面采用等厚圆弧过渡设计，相比薄板冲压叶片，这种结构的刚性更强，在长期高转速运行、环境温度波动范围-20℃到60℃的工况下，不容易出现叶片形变导致的动平衡偏移，适合户外安装的制冷设备长期免维护运行需求。

　　从送风特性来看，这款通风机的出风方向为轴向直吹，气流沿电机轴向平行送出，不需要额外设置导流蜗壳，结构紧凑度更高，适配安装空间受限的一体式制冷机组。设计过程中针对叶片数量做了匹配优化，多叶片布局可以在相同转速下获得更均匀的出风气流，减少气流脉动带来的翅片共振问题，同时降低单叶片的载荷分布，延长部件的疲劳使用寿命。轮毂中心的轴孔配合公差采用H7/k6的过渡配合标准，装配时不需要额外打胶固定，依靠配合面的抱紧力即可传递额定扭矩，日常维护拆卸也更为便捷。

　　在不同工况的适配设计上，叶片的前缘做了小角度的倒角处理，可以降低空气切入叶片时的摩擦阻力，同时减少前缘积灰对气动性能的影响，即使在粉尘浓度较高的工业厂区环境下长期运行，也能维持稳定的送风效率。叶片后缘采用平直切边设计，加工成型难度更低，批量生产时的尺寸一致性更容易控制，不需要做额外的修型处理即可满足动平衡精度要求。安装时需要注意，通风机的进风侧需要预留至少1.5倍风叶直径的无遮挡进风空间，避免进风紊流导致送风效率下降、运行噪声升高，出风侧则需要避开密集的管线遮挡，保证气流可以顺畅扩散，不会形成背压影响风机的运行工况。

　　这类通风结构除了制冷系统的冷凝散热场景，也可适配小型设备的通风换气、机柜散热等相近工况，核心的结构设计逻辑始终围绕气动效率、运行可靠性、安装便捷性三个核心维度平衡，没有冗余的装饰性结构，所有外形特征都服务于功能需求：轮毂的圆盘结构既作为叶片的安装基座，也起到遮挡电机轴端、避免气流在轮毂中心区域形成涡流的作用；叶片的弧度扭转完全匹配不同半径处的线速度差，保证整个叶展范围内的气流都能沿轴向均匀加速，避免局部气流分离带来的效率损失与异常噪声。
