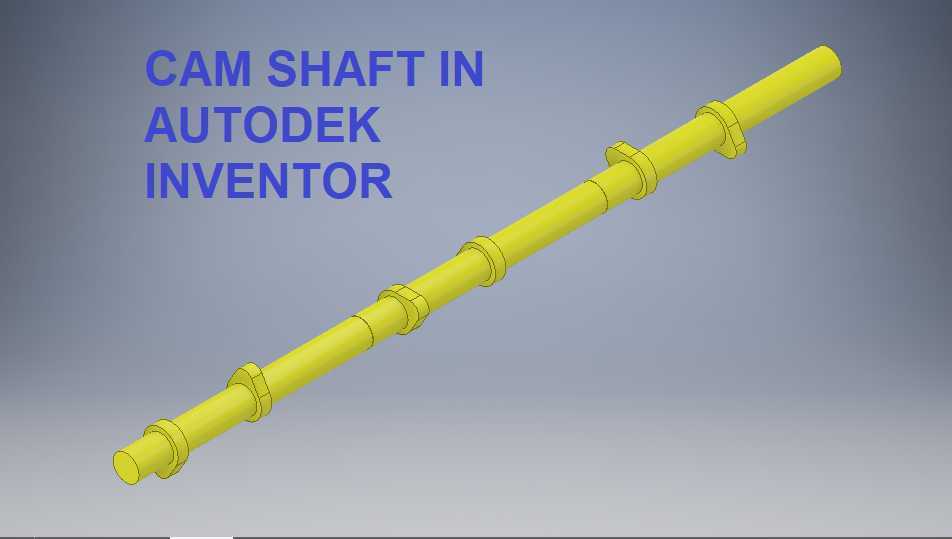

凸轮轴作为内燃机配气机构的核心驱动部件,直接决定了发动机进排气门的开启时序与升程规律,是影响发动机动力输出、燃油经济性与排放表现的关键结构件。本次设计的凸轮轴适配直列多缸四冲程内燃机,整体采用一体式锻造轴身结构,沿轴向依次布置多组进排气凸轮桃尖,相邻凸轮之间设置支撑轴颈,轴身两端预留正时驱动结构与信号轮安装位,可满足乘用车、轻型商用车用小排量自然吸气发动机的配气驱动需求。
从实际应用场景来看,该凸轮轴安装于发动机缸盖顶部的凸轮轴轴承座内,一端通过正时链条或正时皮带与曲轴前端的正时轮连接,按照固定传动比跟随曲轴转动,将曲轴的旋转运动转化为气门的往复直线运动,精准控制每个气缸在进气冲程开启进气门、排气冲程开启排气门,同时保证压缩与做功冲程气门完全密封,避免缸压泄漏。在发动机高转速运转工况下,凸轮轴需要承受气门弹簧的周期性回弹冲击力,同时要克服摇臂或挺柱的接触摩擦阻力,因此轴身的同轴度、凸轮型线的加工精度直接影响配气相位的准确性,一旦凸轮型面出现磨损或轴颈跳动超差,就会出现气门开闭滞后、升程不足的问题,进而导致发动机进气不充分、排气不彻底,动力下降同时油耗升高。
设计过程中首先确定各缸凸轮的相位夹角,按照四冲程发动机的点火顺序,相邻做功气缸的同名凸轮夹角等于720度除以气缸数,保证各缸进排气动作互不干扰。凸轮型线的设计兼顾了充气效率与机构冲击,缓冲段设置合理的升程变化率,避免气门开启和关闭瞬间出现冲击异响,工作段的型线保证气门达到最大升程时保持足够的开启持续时间,提升高转速下的进气流量。轴颈的直径设计在满足结构强度的前提下尽可能减小,降低凸轮轴转动惯量,减少正时驱动系统的负载,同时轴颈表面设计有油孔,与缸盖油道连通,在发动机运转时将压力机油引入轴颈与轴承的配合间隙,形成流体润滑,降低磨损。
安装边界方面,各支撑轴颈的同轴度公差控制在0.02mm以内,保证凸轮轴转动时无卡滞,凸轮桃尖与轴颈的位置度公差严格匹配配气相位要求,轴向通过止推片限制窜动量,窜动间隙控制在0.1-0.2mm之间,既避免热膨胀导致轴身卡滞,也防止轴向窜动影响配气相位精度。轴端的正时安装位设置定位销孔,保证装配时正时标记精准对齐,避免错齿导致的配气相位偏差,后端的信号轮安装位设计有防转结构,保证凸轮轴位置传感器能够准确识别凸轮轴转角,为发动机电控系统提供判缸信号。
从功能特性来看,该凸轮轴的凸轮型线经过运动学仿真验证,在发动机常用转速区间内,气门的加速度曲线连续无突变,有效降低了配气机构的冲击噪声,同时减少了凸轮与挺柱接触表面的接触应力,提升零件使用寿命。轴身采用合金钢锻造后经表面淬火处理,凸轮型面硬度达到HRC55以上,具备优异的耐磨性能,能够满足发动机全生命周期的使用要求。各凸轮的升程误差控制在0.01mm以内,保证各缸进气一致性,避免出现各缸动力输出不均匀的问题。
在结构细节上,轴身内部设计有贯通的油道孔,机油可通过轴颈处的油孔进入中心油道,再分配到各凸轮表面,为凸轮与挺柱的接触摩擦面提供润滑,减少干摩擦风险。相邻凸轮之间的轴身直径过渡处采用圆角设计,避免应力集中,防止发动机长期运转后轴身出现疲劳断裂。凸轮的基圆尺寸与气门弹簧的预紧力匹配,保证气门关闭时弹簧能够提供足够的密封力,避免高转速下气门出现飞脱现象。
