V型折弯冲压模具作业结构演示

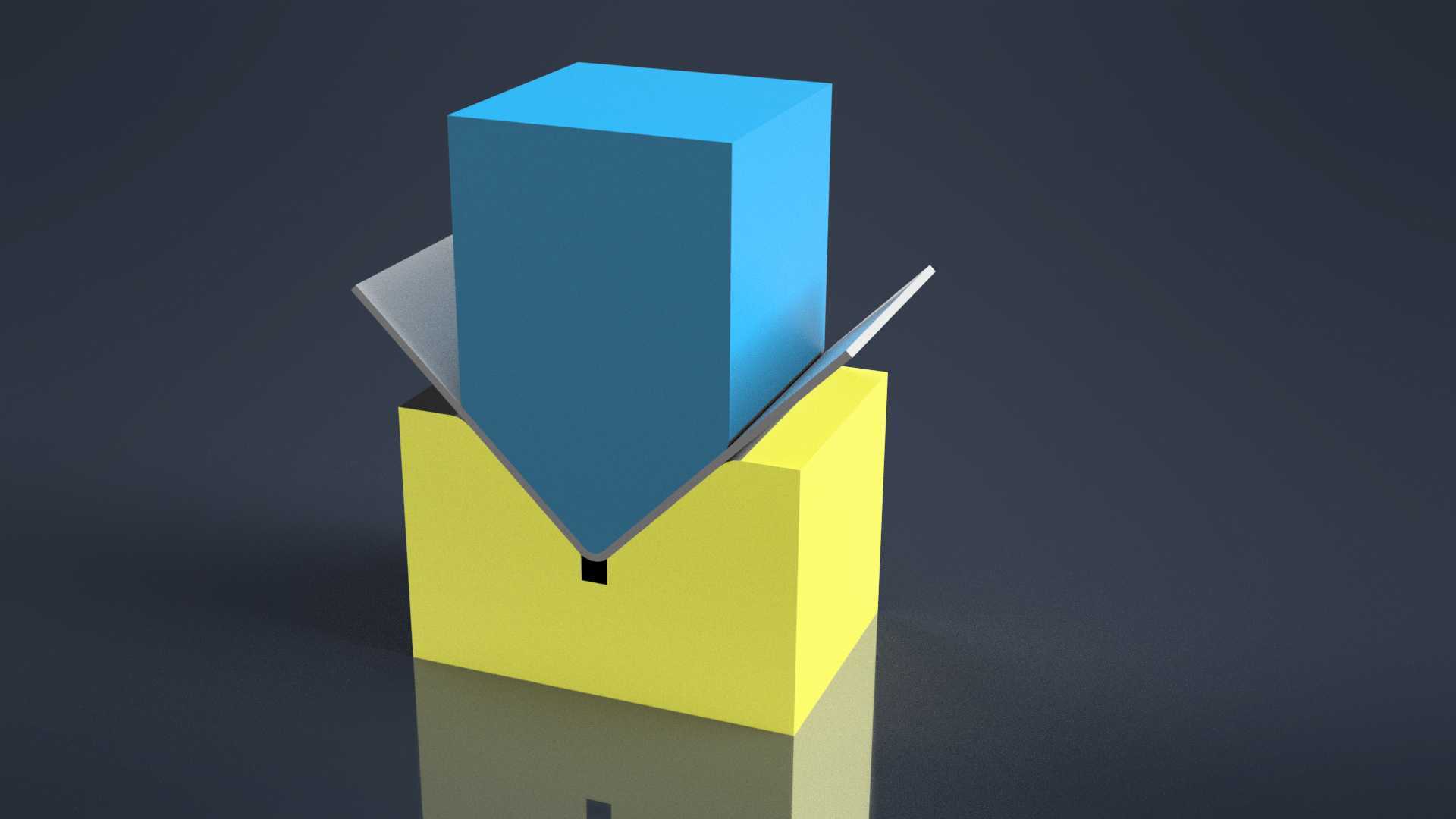

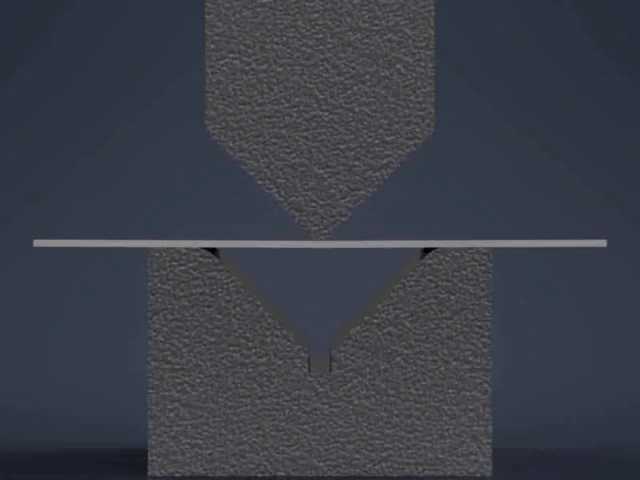

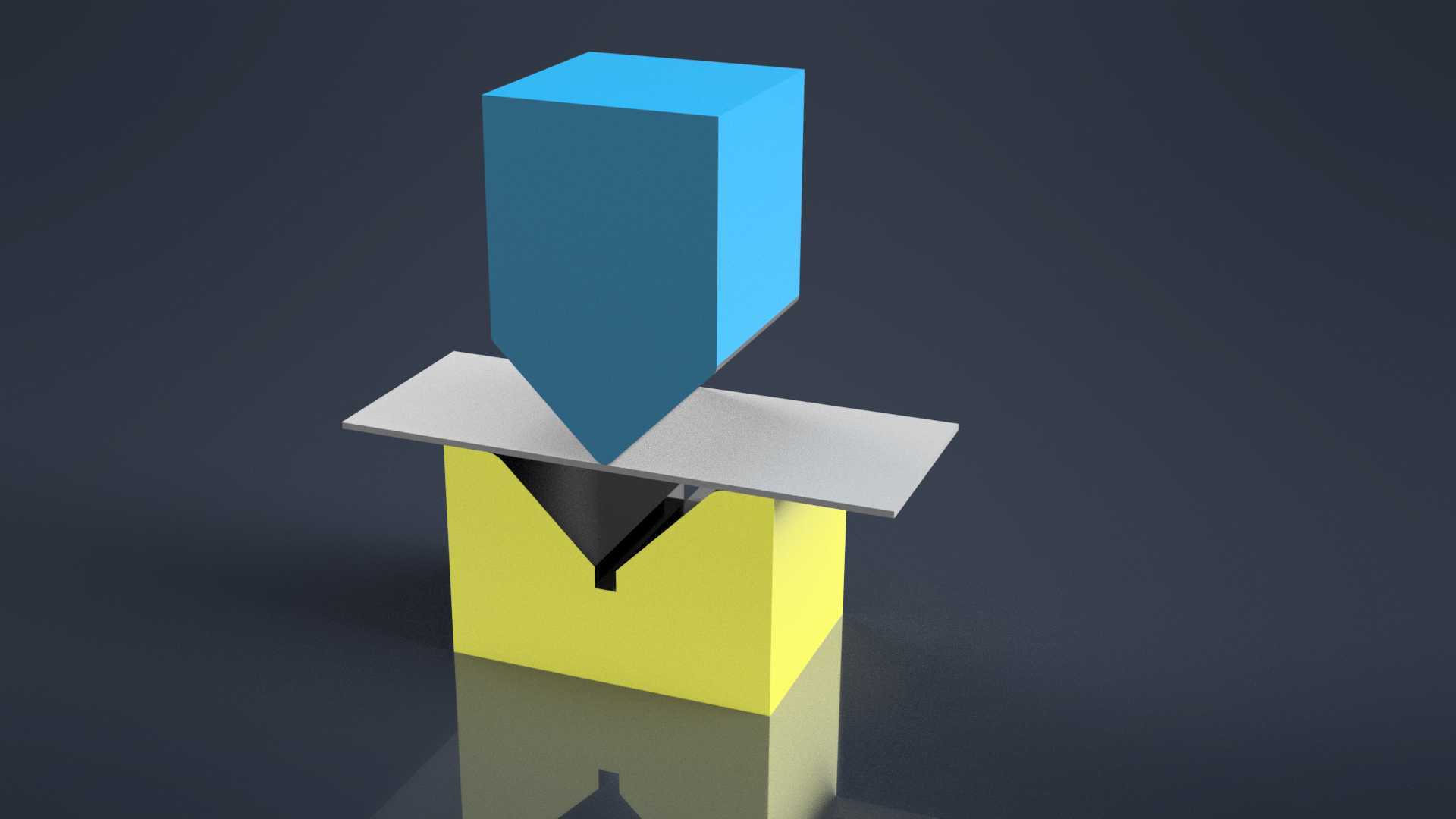

　　这套冲压成型结构主要面向薄金属板材的V型折弯工序，在五金冲压、钣金加工车间的批量产线中应用十分广泛，日常覆盖电子五金配件、小型结构支架、电器安装弹片这类需要锐角折弯成型的工件加工场景。从实际作业逻辑来看，整套结构分为上下两个核心功能模块，上部为带V型冲头的活动模仁，下部为带对应V型凹槽的固定下模，作业时上模随压力机滑块做垂直往复运动，将放置在下模定位面上的平板坯料逐步压入凹槽，完成板材的塑性折弯成型。

　　设计过程中首先要匹配压力机的滑块行程参数，上模的V型冲头角度需要和下模凹槽角度做公差补偿，考虑到金属板材折弯后的回弹特性，实际冲头角度会比目标成型角度小1到2度，抵消钢材卸载后的回弹量，保证成型后工件的角度公差在工艺要求范围内。上下模的合模间隙需要根据加工板材的厚度做对应调整，间隙过大会导致折弯处R角过大、成型精度不足，间隙过小则会刮伤板材表面，甚至增大冲压力导致模仁崩边。

　　从安装边界来看，下模需要通过压板固定在压力机的工作台上，模座的定位槽要和工作台的T型槽尺寸匹配，保证装夹后模仁的中心和压力机滑块中心重合，避免偏载导致的导板磨损、成型角度偏移问题。上模的模柄尺寸要适配压力机滑块的安装孔，装夹后需要做百分表打表校验，保证上模垂直运动的直线度误差在0.02mm每百毫米行程以内，防止合模时出现啃模损伤。

　　这套结构的功能特性在于简化了常规折弯模具的复杂导向结构，依靠上下模的V型面自定位完成成型作业，适合小吨位压力机上的小型工件小批量生产，模仁部分采用分体式设计，冲头和下模的成型部位都可以单独更换，当成型部位出现磨损、崩角时不需要更换整套模座，只需要拆卸更换成型镶块即可，大幅降低了模具的维护成本。在实际生产场景中，这类模具通常搭配手动送料架使用，操作人员将裁切好的平板坯料放置在下模的定位挡块处，触发压力机下行开关即可完成单次折弯作业，单次成型行程仅需1到2秒，生产效率远高于手动折弯工具，同时成型角度的一致性更好，适合批量工件的加工需求。

　　设计时还需要考虑成型过程中的材料流动特性，下模V型槽的入口处需要做R0.5到R1的圆角过渡，避免板材在折弯过程中被槽口锐边剪切出压痕，影响工件的外观质量和折弯处的结构强度。上模冲头的顶端同样需要做对应圆角，圆角大小根据板材厚度调整，厚度1mm以下的冷轧钢板通常取R0.3的圆角，避免折弯处出现应力集中导致的工件断裂问题。模座的选材方面，成型镶块采用Cr12MoV模具钢，淬火硬度达到HRC58-62，保证长期冲压作业下的耐磨性，模座部分采用45号钢调质处理，保证整体结构的刚性，减少冲压过程中的形变位移。

　　在实际车间应用中，这类简易折弯冲压模还可以根据工件的成型需求，在模座上加装定位销、侧压装置，适配不同宽度、不同折弯位置的工件加工，不需要重新制作整套模具，只需要调整定位件的位置即可快速切换生产品种，适配多品种小批量的钣金加工场景。需要注意的是，这套结构仅适合折弯角度在90度以内的V型成型作业，如果需要加工复杂形状的折弯件，还需要在模座上增加额外的成型滑块、复位弹簧结构，但这套基础结构是所有冲压折弯模具的核心原型，掌握这套结构的设计逻辑，就能延伸设计出更多复杂工序的冲压成型模具。
