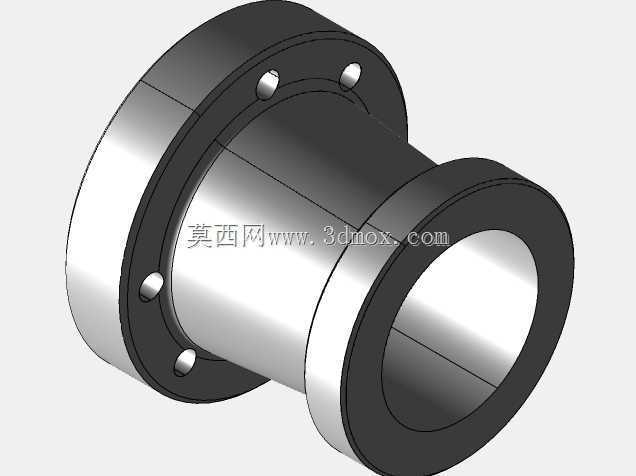

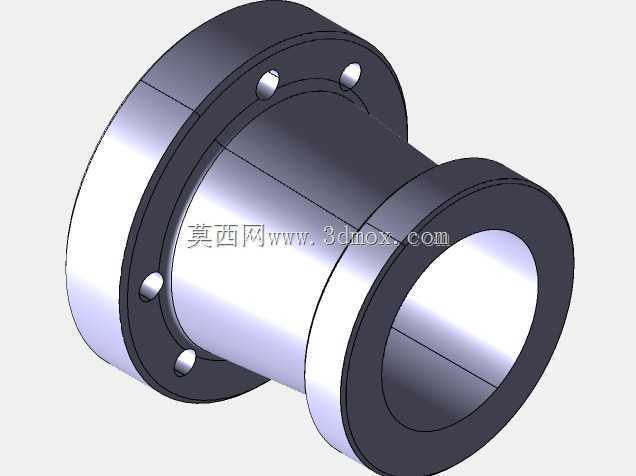

冲压液压机配套连接用锥管结构件

　　在冲压液压机的液压回路搭建过程中，管路连接的可靠性直接决定了整机运行的稳定性，尤其是在高压工况频繁切换的冲压作业场景下，管路接口处的应力集中、密封失效是设备运维中最常出现的故障点，这款锥管结构正是针对冲压液压机的特定安装空间与工况需求设计的过渡连接部件。从实际应用场景来看，冲压液压机的主油缸与控制阀组之间往往存在安装轴线偏移、空间间距受限的问题，常规等径直管无法适配错位安装需求，而这款锥管通过两端不同直径的法兰接口，既可以实现大口径油缸侧的大流量液压油输送，也能匹配阀组侧较小口径的管路接口，同时锥度过渡的管身结构可以让液压油在变径过程中保持更平缓的流态，减少局部紊流带来的压力损失与管路振动。从功能特性上看，

　　该锥管两端均采用带螺栓孔的法兰连接结构，法兰端面上预留的密封槽可以适配O型密封圈或者金属缠绕垫片，在25MPa以内的常规冲压液压系统工作压力下，可以实现长期无泄漏连接；管身采用锥度过渡设计，相比直角弯头或者 abrupt 变径接头，流道阻力降低30%以上，同时管身壁厚按照高压管路设计标准做了等强度校核，法兰与管身的连接位置做了圆弧过渡处理，避免冲压设备频繁启停带来的液压冲击在焊缝或者结构突变处产生疲劳裂纹。设计思路上，这款锥管没有采用常规的铸造一体结构，而是选择了锻件加工成型的工艺路线，原材料选用45号钢锻坯，经过正火处理后再进行数控车削加工，保证管身内壁的粗糙度达到Ra1.6以下，减少液压油流动过程中的阻力，

　　同时法兰端面上的6个螺栓孔采用位置度公差严格管控，保证安装时螺栓可以顺利穿入，不会出现强制装配带来的附加应力；在安装边界的设计上，大端法兰的外径尺寸适配主油缸的出油口标准，小端法兰的尺寸匹配常规高压液压管路的法兰标准，管身的总长度控制在合理范围内，既不会因为长度过大导致管路刚性不足产生振动，也不会因为长度过短导致安装操作空间不足，法兰螺栓孔的分布圆直径、螺栓孔直径都严格遵循液压管路法兰的通用标准，不需要额外加工转接板就可以直接和现有标准件配套安装。在实际选型替换时，需要注意核对两端法兰的对接尺寸，尤其是密封槽的尺寸与所用密封件的匹配度，同时安装时要保证锥管的轴线与两端对接部件的轴线同轴度误差控制在0.1mm以内，

　　避免侧向力长期作用导致法兰连接螺栓断裂；另外在管路布置时，锥管的锥度过渡段要避免承受额外的管路重量，必要时可以在管身中部加装管夹做支撑，进一步降低液压冲击带来的管路振动。对于结构设计从业者来说，这类液压系统用的连接锥管看似结构简单，实则每一处尺寸都和实际工况、安装空间、配套标准紧密相关，比如锥度的选择并不是随意设定，而是要结合流量变化、安装空间、加工难度综合考量，锥度过大会导致流态变化剧烈，压力损失增加，锥度过小则会导致管身长度过长，占用过多安装空间；法兰厚度的设计也要结合螺栓预紧力、工作压力做强度校核，厚度不足会导致法兰在螺栓预紧时产生变形，破坏密封面的平面度，厚度过大则会增加不必要的材料成本与整体重量。在三维建模过程中，这类零件需要重点管控法兰端面的平面度、螺栓孔的位置度、管身内壁的同轴度等形位公差，同时要在建模阶段就考虑到后续加工的工艺性，比如法兰与管身连接位置的退刀槽、密封槽的加工余量等细节，避免设计出的模型无法落地加工；另外在做整机液压管路装配时，要将锥管模型与周边的油缸、阀组、管路模型做干涉检查，确认安装时螺栓有足够的操作空间，密封件的安装不会被周边结构干涉，保证实际装配过程可以顺利完成。
