带法兰接口的直角弯通管路结构设计

　　在流体输送系统的布局搭建中，直角转向的管路节点一直是结构设计的重点环节，这类节点既要保证流道转向过程中的阻力控制在合理区间，也要兼顾现场安装的对接便利性、长期运行的结构强度，本次设计的带双法兰接口的直角弯通管路，正是针对紧凑型安装空间下的管路转向需求完成的结构方案。从实际应用场景来看，这类弯通管路可覆盖工业循环水系统、低压气动输送回路、小型化工介质输送管线等多个场景，尤其适合设备内部管线排布空间有限、需要同时对接两个不同朝向安装基准面的工况，比如成套设备内部的冷却水路转接、气动控制回路的方向切换节点，都可以采用这类结构完成管路走向的调整，避免多段直管加接头拼接带来的密封点过多、结构冗余的问题。

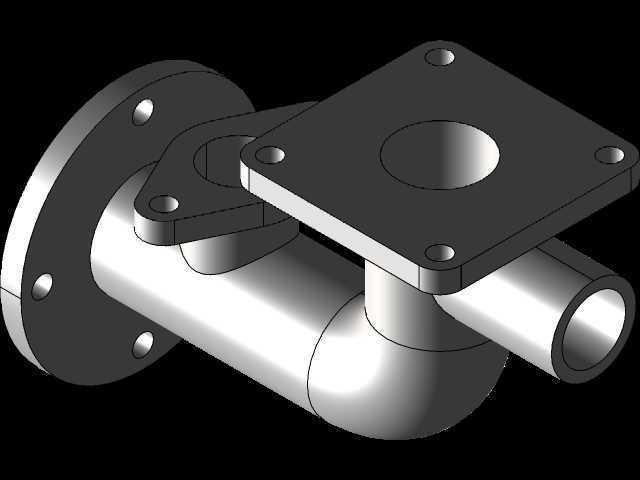

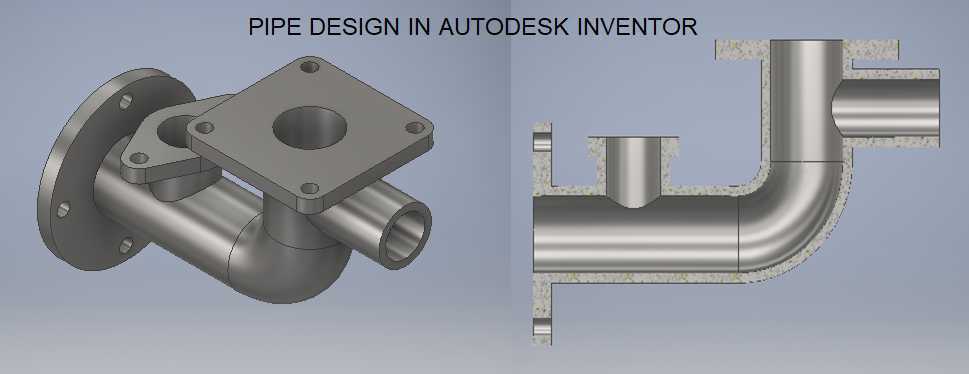

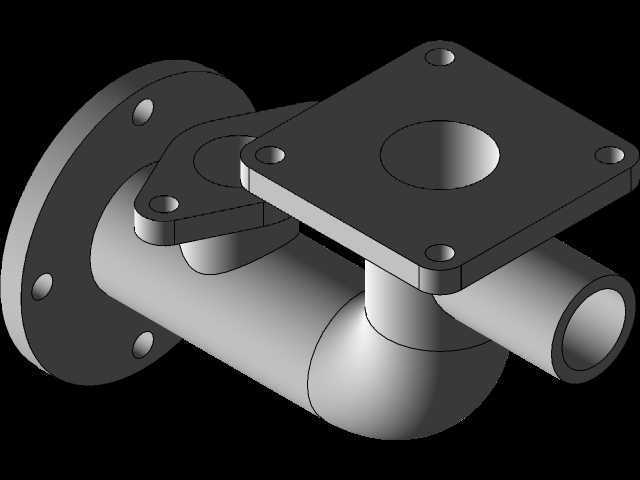

　　从功能特性上看，这款弯通结构采用一体成型的流道设计，转向位置做了圆弧过渡处理，没有直角突变的流道截面，能够大幅降低介质转向时的局部阻力损失，减少介质在转角位置的涡流滞留问题，对于含有少量细小杂质的流体介质，也能降低杂质在转角处沉积堵塞的概率。两个对接端分别采用了不同的法兰结构：一端为圆形法兰盘，沿圆周均匀分布四个安装孔，适配圆形管路的对接需求，法兰端面预留了密封件安装的贴合面，可配合橡胶密封垫或者金属密封环实现端面密封，能够承受常规低压工况下的密封压力；另一端为方形法兰安装座，四个角位置设置安装沉孔，可直接固定在设备侧壁或者阀组的安装面板上，方形法兰的中心流道与弯管主体垂直贯通，能够实现管路从水平方向到垂直设备安装面方向的转向转接，同时方形法兰的贴合面面积更大，安装后的结构稳定性更强，能够承受管路运行过程中产生的轻微振动，避免长期振动下连接螺栓松动的问题。除了两个主通路的法兰结构外，弯管主体上还集成了一个带两个安装孔的副连接耳座，这个耳座可以用于安装管路固定支架、压力检测接头或者小型支路引出接头，不需要在管体上额外焊接安装支座，减少了现场加工的工作量，也避免了焊接带来的管体变形、应力集中问题。

　　在设计思路的搭建上，首先是基于安装空间的边界约束倒推结构尺寸：先确定两个主接口的中心距参数，保证圆形法兰端的安装操作空间足够，螺栓拧紧时不会与方形法兰座产生干涉，方形法兰座的外形尺寸要匹配常见的设备面板安装开孔标准，四个沉孔的位置公差控制在合理范围内，保证安装时能够顺利对位。流道部分的设计先通过介质流速、流量参数计算出通径尺寸，再根据弯管的曲率半径要求确定转角处的圆弧半径，曲率半径设置为通径的1.5倍，既不会因为曲率过小导致流阻激增，也不会因为曲率过大导致整体结构占用空间超标。管壁厚度的选取结合了常用管路的压力等级要求，在保证承压强度的前提下尽量控制整体重量，法兰部分的厚度根据螺栓预紧力的要求计算，避免螺栓拧紧时法兰产生变形导致密封失效。安装边界方面，圆形法兰端的外圆尺寸、安装孔中心圆直径都匹配常用的低压管路法兰标准，可直接与同规格的标准法兰管路对接，不需要额外制作过渡接头；方形法兰端的安装面平面度有明确要求，保证与设备面板贴合时没有缝隙，沉孔的深度能够让安装螺栓完全沉入，不会突出法兰表面影响其他部件的安装；弯管主体的外轮廓到两个法兰安装面的距离都做了限位设计，安装后不会与周边的其他管线、设备部件产生碰撞，副连接耳座的位置设置在弯管的受力平衡位置，安装支架后能够对整个弯管结构形成有效支撑，减少法兰连接位置的受力载荷。

　　从结构细节来看，所有的安装孔边缘都做了倒角处理，既可以去除加工毛刺，也能在安装螺栓时起到导向作用，方便快速对位；流道的内壁与法兰端面的交接位置做了圆角过渡，避免尖锐棱边对密封件造成划伤，也能减少介质流动时的棱边阻力；弯管外壁的转角位置做了等壁厚处理，保证整个结构的强度均匀，不会出现局部壁厚过薄导致的承压薄弱点。这类一体结构的弯通管路相比拼接式的管路组件，少了两道中间连接密封点，能够大幅降低介质泄漏的风险，同时整体的安装步骤更简单，只需要完成两端法兰的固定即可完成安装，不需要调整多段管路的同轴度，能够有效提升现场装配的效率。在实际选型应用时，只需要根据现场的管路通径、安装面尺寸、工作压力参数匹配对应的规格，就可以直接替换原有拼接式的转向管路组件，尤其适合设备升级改造时的管线优化，在有限的空间内完成管路走向的调整，不需要对周边设备结构做大规模改动。
