U型螺纹悬挂连接件结构设计

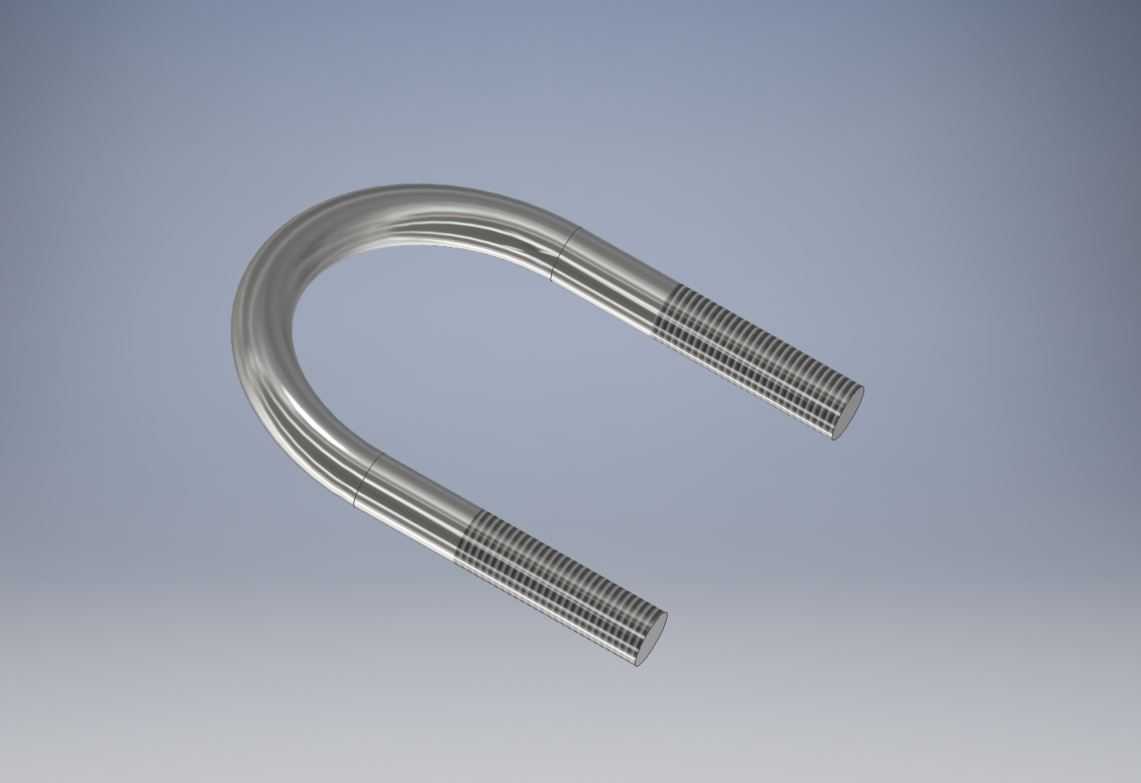

　　这类U型带螺纹的悬挂连接件，在工业现场的吊挂、限位、柔性固定场景中应用极广，从车间管线的吊挂排布，到小型设备组件的弹性悬挂，再到工装夹具的辅助定位，都能见到这类构件的身影。不同于普通的标准U型螺栓，这款悬挂件的弯折段做了平滑的大圆弧过渡，没有尖锐的应力集中拐点，在承受动态交变载荷的时候，圆弧段的应力分布更均匀，不会因为长期受振出现弯折处断裂的问题。

　　从结构设计逻辑来看，两个直杆段的外螺纹采用了等距等规格的设计，螺纹收尾处做了退刀槽处理，避免螺母拧入到根部的时候出现卡滞、螺纹乱牙的问题，同时直杆段的光杆部分和螺纹部分的同轴度控制在0.1mm以内，保证安装的时候两个螺母可以顺畅拧入，不会出现别劲的情况。弯折的圆弧半径是根据实际吊挂的载荷上限计算的，圆弧内径比配套的吊挂销轴外径大0.2mm，既不会因为间隙过大出现吊挂时的晃动窜动，也不会因为间隙过小导致销轴装配困难。

　　实际使用的时候，这类悬挂件往往搭配减震垫、缓冲弹簧一起使用，两个螺纹端穿过安装基座的预留孔后，用双螺母锁紧防松，圆弧段则挂接在固定的销轴或者挂耳上，用来承载下方吊挂的组件重量。比如在通风管道的吊挂安装中，这类构件可以抵消管道运行时的振动传递，避免硬连接导致的管道焊缝开裂；在小型振动设备的组件悬挂中，平滑的圆弧段可以减少应力集中，延长构件的疲劳寿命。

　　设计的时候需要重点控制几个安装边界尺寸：首先是两个直杆段的中心距，这个尺寸直接决定了安装基座上两个穿孔的孔距，偏差过大会导致无法穿装；其次是螺纹段的有效长度，要根据安装基座的厚度、减震垫的压缩量、防松螺母的厚度预留足够的调节余量，避免螺纹长度不足导致锁紧失效；再者是弯折处的截面减薄率，冷弯成型的时候要控制弯折力度，避免圆弧处的杆径被拉细，导致整体承载能力下降。

　　从材质选型来看，这类构件一般采用中碳钢冷拔棒料加工，成型后做表面镀锌处理，兼顾强度和防锈能力，如果是在腐蚀环境下使用，也可以更换为不锈钢材质，但要注意调整弯折的工艺参数，避免不锈钢冷作硬化导致弯折处开裂。螺纹加工采用滚压工艺，相比车削螺纹，滚压后的螺纹表面有冷作硬化层，疲劳强度更高，更适合承受动态载荷的悬挂场景。

　　在装配环节需要注意，两个螺纹端的螺母要同步拧紧，避免单侧受力导致直杆段出现弯曲变形，圆弧段挂接销轴的时候，要保证销轴和圆弧段的接触长度超过杆径的1.5倍，避免局部接触应力过大导致构件变形。如果是用于有振动的工况，要在螺母和安装基座之间加装弹簧垫圈或者防松垫片，避免长期振动导致螺母松脱。

　　很多现场安装的故障案例里，这类悬挂件的失效往往不是因为强度不足，而是因为设计时没有预留足够的调节余量，或者弯折处的应力集中没有处理好，导致长期受载后出现断裂。这款构件在设计时特意将圆弧段的过渡半径放大，同时在螺纹和光杆的衔接处做了倒角过渡，减少了应力集中点，在同等杆径的情况下，承载的交变载荷上限比普通标准件高出20%左右，更适合长期带振动的悬挂场景。
