双路RCA音视频连接插座结构设计

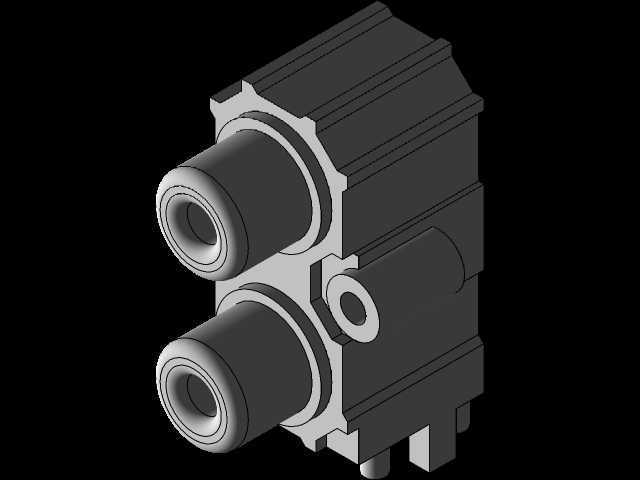

　　在音视频信号传输链路里，这类双路RCA连接器是模拟音视频设备接口端的核心接插部件，常见于家用影音功放、老式机顶盒、专业调音台、车载影音主机的背板接口区域，承担左右声道音频或者复合视频加单声道音频的同轴信号传输任务，相比单路RCA座，双路集成的结构能减少PCB板上的安装占位，同时保证两路信号的接地一致性，降低信号串扰的概率。从结构设计逻辑来看，整个部件采用上下同轴排布的双接口布局，两个RCA同轴插孔的中心距经过适配常规RCA公头的插拔空间校验，不会出现两个公头同时插入时互相干涉的情况，插孔外层的金属屏蔽筒做了翻边加厚处理，既可以提升公头插入时的导向容错率，也能增强插拔过程中的结构强度，避免多次插拔后金属筒变形导致接触不良。

　　安装固定结构上，部件底部预留了直插式焊针，适配常规厚度的PCB板波峰焊工艺，焊针的排布间距符合通用电子接插件的焊盘设计规范，侧边额外设置了带通孔的固定凸耳，可通过螺丝或者塑料卡扣将整个连接器锁紧在设备外壳或者PCB支架上，抵消公头插拔时产生的侧向推力，避免焊盘受力脱落。外形尺寸方面，整体主体采用矩形基座设计，基座的棱角做了小尺寸倒角处理，既可以减少注塑生产时的应力集中，也能避免装配时刮伤设备外壳的漆面或者操作人员的手部，两个同轴插孔的内孔尺寸严格匹配标准RCA公头的外径公差，内部的信号接触弹片采用弹性铜材冲压成型，接触区域做了圆弧过渡，保证公头插入后接触压力均匀，信号传输阻抗稳定。设计过程中需要重点考量的是绝缘基座的材质选型，

　　基座采用工程塑料注塑成型，需要满足耐焊接高温、绝缘强度高、尺寸稳定性好的要求，避免波峰焊时基座受热变形导致插孔位置偏移，同时金属屏蔽部分和内部信号针之间的绝缘距离要满足安规要求，防止高压击穿出现信号短路。实际装配场景中，这类双路RCA座通常是成排布置在设备背板上，所以基座的侧边尺寸做了统一的模数化设计，多个同型号连接器并排安装时，相邻接口的间距一致，外观整齐度更好，也方便设备外壳的接口开孔做统一模具冲压，减少外壳加工的工序复杂度。从信号传输的特性来看，双路集成的结构让两个接口的接地端在基座内部就实现了等电位连接，不需要在PCB板上额外走大面积地线做共地处理，能简化PCB布线的工作量，同时金属屏蔽筒和设备外壳接地连通后，

　　可以有效屏蔽外界的电磁干扰，提升模拟音视频信号的传输质量，减少画面噪点或者音频底噪的出现。插拔寿命设计上，内部接触弹片的弹性形变行程经过反复校核，保证在额定插拔次数内接触电阻不会出现大幅波动，插孔入口处的导向锥面设计让公头插入时不需要完全对准也能顺利滑入，降低用户日常插拔的操作难度，也减少斜插导致的内部弹片变形损坏概率。基座背部的焊针长度做了适配常规PCB板厚的设计，焊针伸出PCB板背面的长度符合波峰焊的工艺要求，不会因为焊针过长导致焊锡桥接，也不会因为过短导致焊接强度不足，固定凸耳的安装孔位置和设备外壳的安装柱精准对应，装配时不需要额外调整位置就能快速对位，提升整机组装的生产效率。
