带安装固定耳的交流稳压器结构设计

　　在低压配电、工控板卡供电、小型电子设备电源回路的设计场景里，这类带侧装固定耳的交流稳压器是很常见的板级电源部件，很多做工业控制板、小型机电设备电源输入段的结构工程师，在做PCB布局、机箱内部件排布的时候，都会接触到这类元件的安装匹配设计。从实际使用场景来看，这类稳压器主要承担小功率交流回路的电压稳定输出功能，通常串接在交流输入与后端整流、负载回路之间，抵消电网电压的小幅波动，避免后端敏感电子元件因为输入电压偏移出现工作异常、寿命折损的问题，常见于小型工控模组、桌面式检测设备、民用电子电器的内置电源段，安装方式多为PCB板上直插配合侧边固定耳锁附，相比无固定结构的直插元件，抗振动性能更好，适合有小幅振动的工业设备内部使用场景。

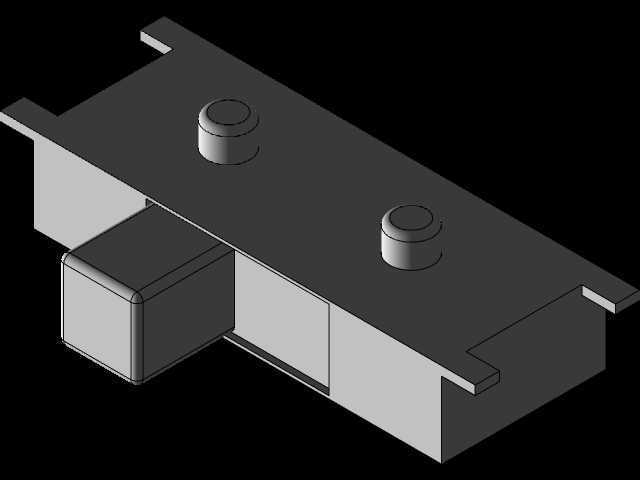

　　从结构设计的思路来看，这款稳压器的主体采用长方体塑壳封装，主体外壳做了等壁厚的加强筋过渡，在壳体转角位置做了小圆角处理，既可以避免注塑生产时的应力集中问题，也能在装配过程中减少锐边对操作人员、相邻线材的刮损。壳体两侧向外延伸出带安装缺口的固定耳，固定耳的平面与主体壳体的安装基准面齐平，缺口采用开放式的U型槽设计，相比封闭的圆孔安装位，装配时的容错率更高，不需要精准对齐孔位就能快速卡入螺丝完成预固定，对于自动化产线的插件、锁附工序来说，能有效降低对位难度，提升装配效率。壳体顶面设置的两个圆柱形凸起结构，是内部磁芯组件的定位凸台，对应内部绕组与磁芯的装配位置，既可以在注塑壳体时作为内部元件的限位结构，避免灌封或者装配过程中内部组件出现移位，也能在壳体叠放、周转过程中起到一定的支撑作用，避免顶面直接受压损伤内部绕组。

　　从安装边界与尺寸配合的角度来说，这类元件的主体宽度、固定耳的伸出长度都是匹配常规PCB板的元件排布间距设计的，固定耳的安装面到壳体底面的引脚伸出长度，符合常规波峰焊工艺的引脚伸出长度要求，不会因为引脚过长导致焊接时连锡，也不会因为引脚过短导致焊接强度不足。主体侧面突出的方块结构是接线端的防护壳体，对应内部绕组的输入输出接线位置，这个突出结构的高度与主体壳体保持协调，不会额外占用过多的板上高度空间，在做机箱内部的层间距设计时，只需要预留比主体总高高出2mm左右的安全间隙，就可以避免上层板卡或者结构件与元件产生干涉。在做三维建模的时候，需要重点关注固定耳U型槽的中心距、引脚的排布间距、顶面凸台的高度与位置，这些尺寸都是和PCB封装、安装孔位直接匹配的关键尺寸，如果建模时出现偏差，后续输出工程图纸、做PCB Layout的时候就会出现安装错位、无法锁附的问题。另外壳体的分模线位置设置在主体侧面的中线位置，建模时需要预留出拔模斜度，匹配注塑生产的工艺要求，避免出现脱模困难的问题。

　　在实际选型匹配的时候，结构工程师需要结合板上的空间余量、安装位置的振动强度来确认是否选用带固定耳的款式，对于固定在设备门板、活动部件上的PCB板，这类带侧边锁附结构的稳压器比单纯靠引脚焊接固定的款式可靠性更高，能避免长期振动下引脚出现疲劳断裂的问题。建模过程中对于内部的绕组、磁芯结构不需要做完全的细节还原，只需要把外部的安装接口、外形轮廓、关键配合尺寸做准确，就可以满足结构布局、干涉检查的需求，毕竟结构设计阶段的元件模型核心作用是做空间校验、安装模拟，不需要完全还原元件内部的所有细节，只要外部的安装基准、关键尺寸和实物一致，就能支撑后续的结构设计工作。
