M3规格PCB安装角型焊接接线端子结构

　　这款M3规格的角型焊接端子，是电子装联领域里非常常见的板载接线连接件，日常在小功率电源模块、工控信号转接板、小型变压器周边接线场景里出镜率极高。很多刚接触结构设计的工程师容易忽略这类小零件的安装边界，实际做PCB布局的时候，往往只留了焊盘位置，没考虑端子本体的高度和侧向突出量，最后打样回来要么和外壳干涉，要么接线的时候螺丝刀伸不进去，反而拖慢了整机组装的进度。

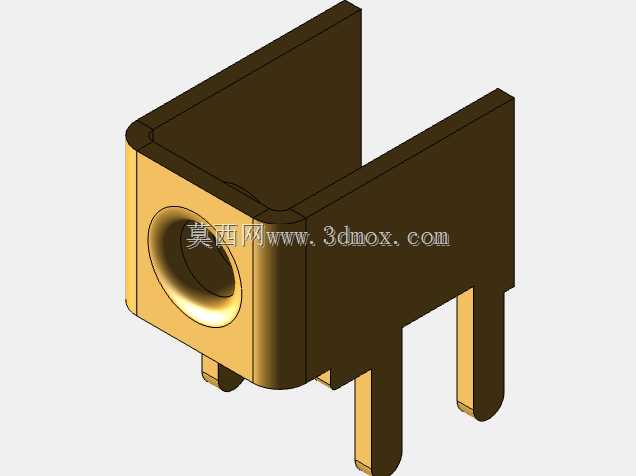

　　从结构本身来看，这个端子采用了L型弯折的主体设计，一侧带内螺纹的铜套是接线端，用来拧入M3规格的螺丝压紧外接导线，另一侧伸出的两个插脚是焊接端，直接插入PCB对应的过孔后过波峰焊就能固定，不需要额外的紧固件，在大批量生产的板子上能省不少组装工时。设计的时候特意把接线端的铜套做了加厚处理，避免反复拧螺丝的时候螺纹滑牙，毕竟这类端子很多时候是用在需要现场接线的设备上，后期维护可能会多次拆装导线，螺纹强度不够的话很容易造成接触不良，引发设备供电或者信号传输的故障。

　　尺寸方面，这款端子的核心安装尺寸适配M3螺丝，本体的长宽高控制得非常紧凑，横向占用的PCB面积很小，适合在排布密集的电源板上使用。做PCB封装设计的时候要注意，两个焊接插脚的中心距要严格匹配端子的实际尺寸，插脚的孔径要留0.2mm左右的安装余量，方便插件的时候顺利插入，同时孔径也不能太大，不然过波峰焊的时候容易出现焊锡爬升到端子本体的问题，影响后续螺丝拧入。另外端子的接线端朝向是垂直于PCB板面的，布局的时候要在接线方向留出至少10mm的操作空间，方便工人用螺丝刀锁紧螺丝，也给外接导线留出弯曲的余量，避免导线根部被硬折造成线芯断裂。

　　实际应用里，这类端子常用来连接电源的输入输出线，或者是板间的跨接导线，相比直插式的接线柱，角型的设计能让导线沿着PCB板面方向走线，减少整机组装后的垂直方向空间占用，很多薄型的电源适配器、小型工控模块里都能看到同结构的端子。设计的时候还要考虑焊接后的应力问题，两个插脚的长度做了差异化处理吗？不，这款的两个插脚长度一致，在靠近本体的位置做了限位台阶，插件的时候端子能直接贴到PCB板面，不会出现插歪或者浮高的问题，焊接后三个方向的固定强度都能满足日常使用的抗振动要求，就算设备用在有小幅振动的工业场景里，也不容易出现焊盘脱落的问题。

　　选材上，这类端子的导电部分一般用黄铜做基底，表面做镀锡处理，既能保证良好的导电性能，也能提高焊接的可靠性，外部的绝缘部分用耐高温的工程塑料，能承受波峰焊时的高温，不会出现融化变形的问题。很多工程师在选型的时候只看螺纹规格，忽略了绝缘部分的耐温等级，要是选了耐温不够的端子，过回流焊或者波峰焊的时候塑料部分融化，整个端子就直接报废了，还可能污染PCB板面造成其他元件的焊接不良。

　　做三维建模的时候，要把端子的安装限位台阶、螺纹孔的有效深度、插脚的倒角都还原出来，不能只做个大概的外形，不然导出的STEP模型导入PCB设计软件做干涉检查的时候，会出现尺寸偏差，导致实际生产的时候出现装配问题。尤其是螺纹孔的位置，要准确标注中心到PCB板面的高度，还有中心到端子侧边的距离，方便结构工程师做外壳开孔的时候准确定位，避免外壳开好孔之后和端子对不上，造成外壳返工。
