微型卧式滑动开关三维结构设计

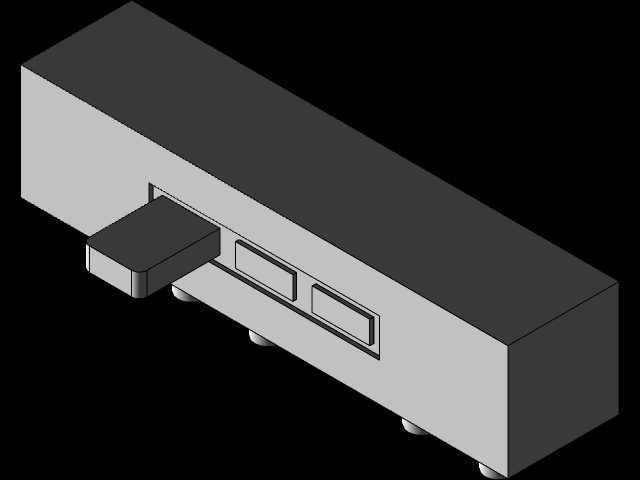

　　这款微型滑动开关的三维结构围绕小尺寸电子设备的手动档位切换需求搭建，整体采用卧式长条形本体布局，适配电路板表面贴装旁的直插焊接场景，在消费电子、小型工控面板、手持检测设备、低压信号切换回路里都有大量同类应用。开关本体的主体外壳为长方体绝缘基座，长度方向预留滑动拨柄的往复行程空间，拨柄从壳体侧方的开槽处向外伸出，操作者横向推动拨柄即可带动内部动触片在不同静触点间切换，实现两路信号回路的通断或者档位选择。壳体侧面开设两个矩形定位窗口，既作为内部触片装配时的对位卡口，也可在外壳封合后作为卡扣锁合的观察与限位结构，基座底部伸出多根圆柱形直插引脚，引脚沿本体长度方向排布，穿过印刷电路板的对应通孔后完成波峰焊或者手工焊接，引脚的伸出长度、

　　相邻间距都按照常规小信号插件的板上安装规范设定，焊接后本体底面与电路板表面保留微小间隙，避免焊锡堆积干涉壳体底面，也给焊接后的清洗残留留出挥发空间。从结构设计思路来看，这类小尺寸滑动开关首先要保证拨柄的滑动行程与内部触点的接触压力匹配，拨柄的滑动导轨直接在绝缘壳体上一体成型，省去额外导轨零件，减少装配累积误差，拨柄与内部动触片采用卡接联动，推动拨柄时动触片同步平移，到位后动触片的弹性触点压合在对应静触点上，保证接触电阻稳定，不会因为设备轻微晃动出现档位跳变。外壳的壁厚按照微型绝缘件的注塑工艺要求设定，既保证壳体有足够的结构强度，在拨柄反复推动时不会出现壳体变形开裂，也控制整体外形尺寸不会过大，满足狭小安装空间的布局要求。

　　拨柄的外露部分做了加宽防滑处理，操作者用指尖即可轻松推动，不需要额外加装操作手柄，拨柄与壳体开槽之间预留合理的活动间隙，既保证滑动顺畅无卡滞，也限制拨柄的上下窜动，避免误操作时拨柄从壳体中脱出。在安装边界层面，开关本体的总长、总宽、总高都控制在极小的尺寸范围内，3×12.7mm的核心滑动规格对应电路板上的占用面积极小，布局时只需要在电路板上预留对应引脚的通孔位置，以及拨柄伸出方向的操作空间，不需要在设备外壳上开设大尺寸的安装孔，仅需在面板对应位置开出窄长的拨柄活动槽即可完成装配。这类开关通常用于小电流信号回路的切换，不直接承载大功率负载，设计时触点的接触面积、弹性触片的弯折行程都经过匹配，

　　保证在额定的小电流工况下长期通断不会出现触点过热、弹性失效的问题。三维建模过程中，完整还原了壳体的分模结构、拨柄的联动配合关系、底部引脚的排布位置以及侧面卡扣的装配细节，壳体上的开槽、圆角、拔模斜度都按照注塑零件的工艺要求做了处理，引脚与绝缘基座的结合位置做了密封限位结构，避免焊接时焊锡顺着引脚缝隙渗入开关内部影响触点动作。整体结构没有复杂的异形曲面，所有特征都服务于装配可行性、操作手感与长期使用可靠性，既可以直接用于电路板设计时的空间干涉检查，也可以作为同类微型开关结构设计的参考样本，帮助结构工程师在设备布局阶段快速确认安装尺寸、操作空间与焊接工艺的匹配性，避免后期打样时出现零件干涉、拨柄操作空间不足、引脚对位偏差等常见问题。
