越野摩托车外置气罐后减震器结构

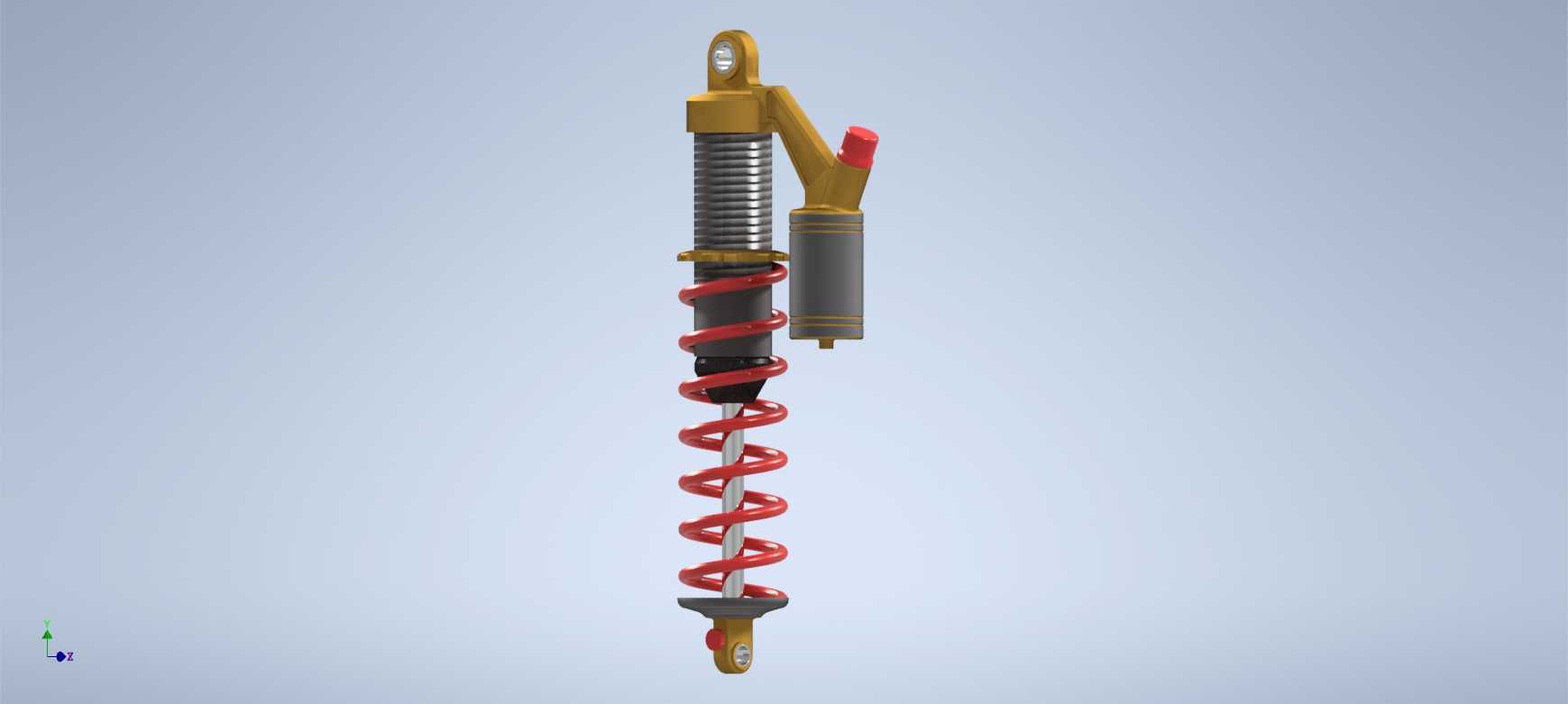

　　这套三维结构呈现的是一种带外置储油储气筒的高性能后减震总成，常见于越野摩托车、全地形车以及小型非道路车辆的后悬架系统。模型把主阻尼筒、螺旋弹簧、上下安装吊耳、旁置气罐、连接油管和调节机构完整拆开表达，能够直接用于悬架布置校核、运动干涉检查以及维修装配演示。

　　从实际装车场景看，后减震器承担车轮与车架之间的垂向力传递和振动衰减。车辆在跳跃落地、碎石路冲击或连续颠簸中，弹簧先吸收瞬时能量，阻尼筒再通过油液节流把机械能转化为热量，避免车身反复弹跳。外置筒并非装饰件，它通过高压软管与主阻尼筒连通，内部容纳额外油液和气室，能够在长行程压缩时稳定阻尼压力，减少油液发泡带来的衰减失效。相比普通一体式减震，这种结构在高频冲击和长时间越野工况下更能保持支撑力与回弹一致性。

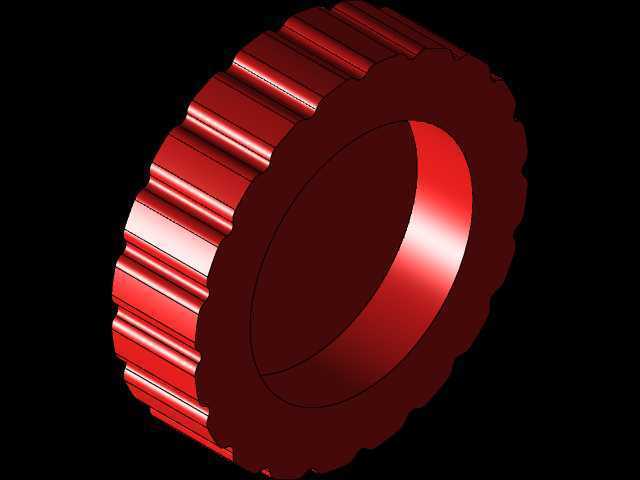

　　结构布置上，主阻尼筒沿竖直方向布置，外部红色螺旋弹簧承担主要承载。弹簧上下端通过弹簧座定位，下端座与阻尼筒活塞杆区域配合，上端座靠近车身连接点，预紧力可通过上部螺纹调节环改变。主筒顶部采用吊耳式铰接，底部采用球头或衬套连接点，两个安装端的轴线距离决定悬架有效安装长度。建模时需要重点保留吊耳孔径、衬套宽度、筒体外径、弹簧自由圈径以及旁置气罐的相对位置，因为这些尺寸直接影响整车摆臂运动包络。

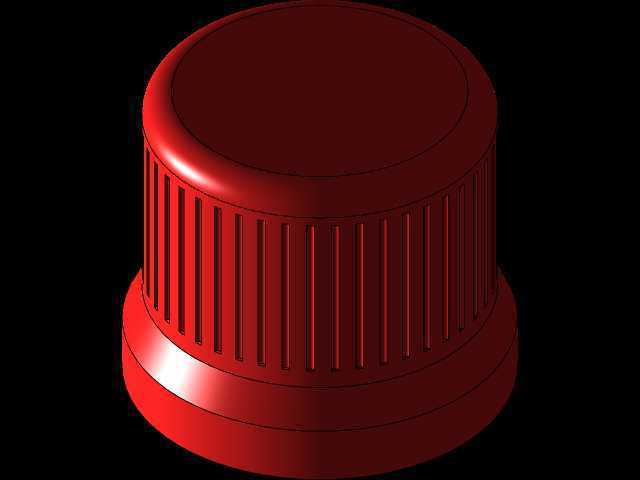

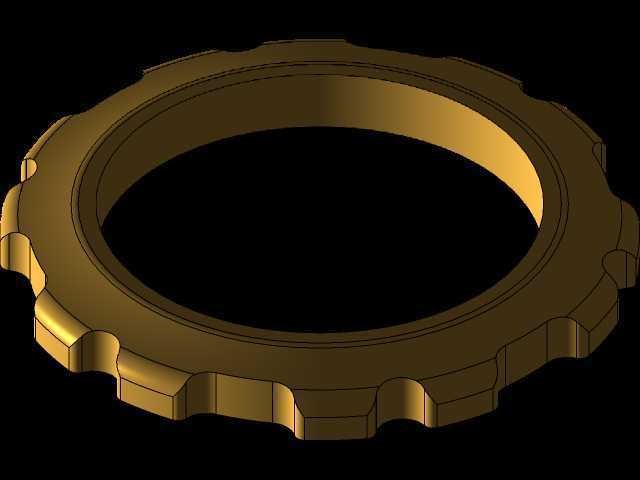

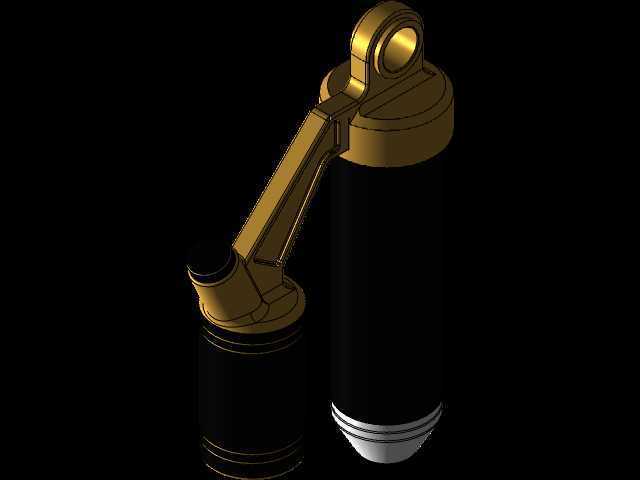

　　旁置气罐通过支架固定在主筒侧上方，软管走向带有明显弯曲半径。工程布置中，这段管路不能贴近排气管、链条或后轮泥砂区域，同时要留出悬架全行程摆动空间。气罐上端的红色旋钮一般用于压缩阻尼或气室压力调节，模型将其独立成件，便于后续做旋钮行程、防滑纹理和密封盖结构细化。金色支架承担气罐与主筒的连接，外形虽然带有造型曲面，但本质上是受振动载荷的安装件，设计时需关注螺栓孔位置、夹持面贴合度以及支架根部圆角，避免在持续冲击中产生裂纹。

　　外形尺寸方面，这类减震器属于长行程部件，总高明显大于普通街车后减，弹簧圈数较多，主筒行程也更长。安装边界不能只看静态竖直状态，还要随摇臂转动检查上下吊耳角度变化。车轮上跳时，减震器被压缩，弹簧外径、气罐、油管和调节旋钮都可能与车架横梁、空滤盒、后挡泥板发生干涉；车轮下落时，活塞杆伸出，需要确认限位拉带或悬架机构先于减震器到达机械极限，防止活塞被拉出。

　　建模思路上，主体可按阻尼筒、活塞杆、弹簧、上下接头、气罐、管路、支架和调节件分层处理。螺旋弹簧适合用扫掠路径表达真实圈径和节距，不能用简单圆柱替代，否则在装配校核中无法判断弹簧与筒身间隙。主筒表面的防尘套、螺纹段、锁紧环和下端缓冲块都应保留，因为这些细节关系到维护工具空间和零件装配顺序。气罐与主筒之间的软管需设置合理弯曲半径，过直会显得连接生硬，过弯则可能暗示实际安装中存在折管风险。

　　在产品功能层面，该结构兼顾承载、缓冲、阻尼调节和热稳定性。弹簧提供线性或近似线性的支撑，阻尼筒控制压缩与回弹速度，外置气罐扩大油气容量，调节旋钮则允许骑手根据载重、路面和驾驶风格改变悬架特性。对于三维设计人员而言，模型的价值不只在外观还原，更在于把安装点、运动件、固定件和易干涉区域清楚表达出来，为整车悬架匹配、零件加工和装配维护提供可靠的结构参考。
