三相导轨式微型断路器结构设计

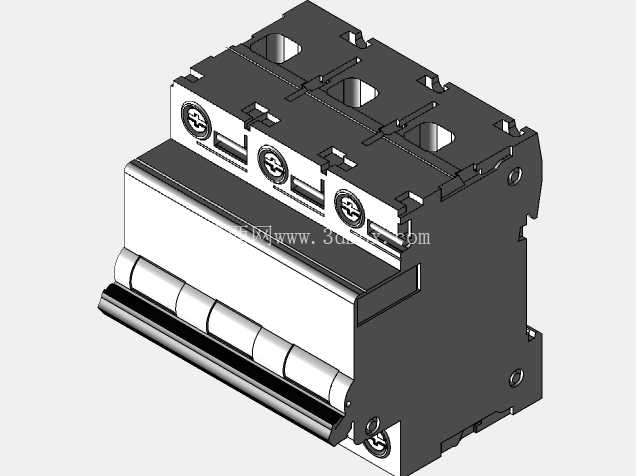

　　在低压终端配电场景中，这类三极微型断路器是三相回路保护的核心元件，常见于工业厂房的动力配电箱、商用建筑的三相配电竖井、小型加工设备的进线端保护位，承担着三相380V回路的过载、短路故障分断功能，同时可作为回路的手动隔离开关使用，日常运维中可通过操作手柄实现回路的带电分合，满足设备检修、回路切换的操作需求。从结构设计逻辑来看，该款断路器采用标准DIN导轨安装结构，整体壳体宽度适配三极回路的极间距要求，壳体采用阻燃热固性塑料注塑成型，表面做哑光防滑处理，操作手柄的凸起弧度贴合手指按压施力角度，分合闸位置有清晰的状态标识，避免运维人员误判回路通断状态。

　　内部结构布局上，三个极的灭弧室、触头系统、脱扣机构采用模块化并行排布，各极之间设置绝缘隔筋，避免极间飞弧短路，进线端与出线端的接线端子采用压线框结构，适配不同线径的铜导线压接，端子处设置防触电护板，防止接线过程中误触带电部件。安装边界方面，该断路器的背部卡扣适配标准35mm宽度DIN导轨，安装时只需将背部卡扣卡入导轨即可完成固定，拆卸时撬动卡扣解锁拨片即可快速取下，无需额外紧固件，相邻断路器之间可通过汇流排实现并联接线，减少柜内布线的杂乱程度，整体安装深度适配常规终端配电箱的内室深度，不会出现箱门无法闭合的问题。

　　功能特性上，该断路器的热脱扣元件采用双金属片结构，当回路出现过载电流时，双金属片受热弯曲推动脱扣机构动作，分断故障电流，动作特性匹配配电回路的过载耐受曲线，避免电机类负载启动时的短时大电流造成误跳闸；磁脱扣部分采用电磁衔铁结构，当回路出现短路大电流时，衔铁瞬时吸合推动脱扣机构快速分断，分断过程中灭弧室的栅片可快速切割、冷却电弧，将电弧电压限制在安全范围内，避免电弧灼烧触头造成接触不良。

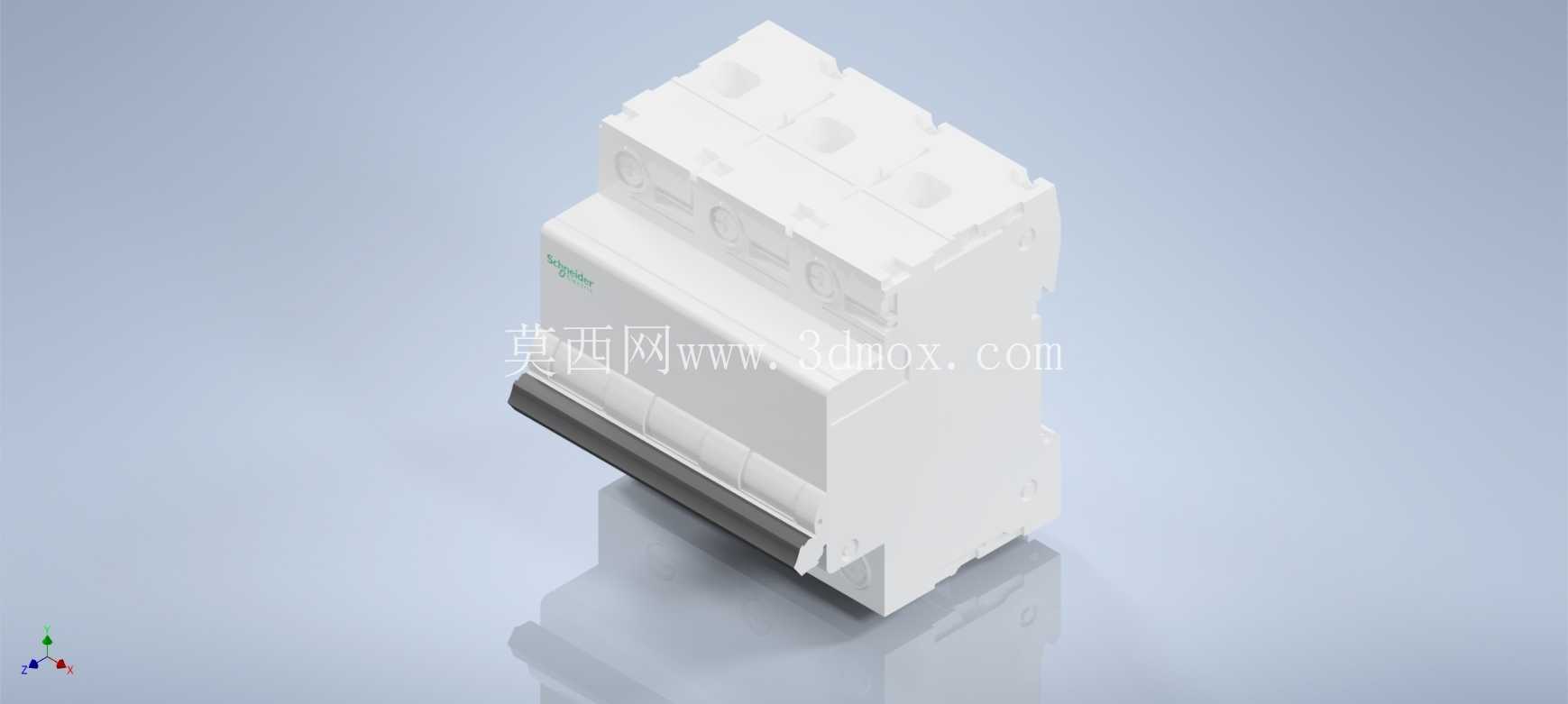

　　在三维建模过程中，需要重点还原壳体的卡扣配合公差、操作手柄的转动行程、接线端子的压线行程，尤其是内部脱扣机构的运动干涉检查，要保证手柄在分合闸过程中不会与壳体、内部元件发生卡滞，同时要还原产品表面的标识凹槽、散热孔位的细节，保证模型与实物的装配一致性，方便后续做配电盘的布局仿真、安装干涉检查时直接调用。实际选型应用中，这类三极微型断路器需要匹配回路的额定电流、短路分断能力参数，安装时要保证进线端与出线端的相序对应，相邻回路的断路器要预留足够的散热间隙，避免密集安装造成的温升过高影响脱扣精度，日常运维中可通过操作手柄的位置判断回路状态，若断路器因故障跳闸，手柄会处于中间位置，需要先向下扳动复位再向上合闸才能恢复供电，这一结构细节在建模时也需要做对应的位置状态还原，方便做运维培训的演示动画使用。
