80×80规格带散热格栅电缆布线管道

　　在变配电系统的线缆敷设作业中，线缆的规整排布与防护是保障供电稳定性的关键环节，这款80×80规格的电缆管道，正是针对变压器配套配电回路、车间动力布线场景开发的线缆防护构件。日常现场布线时，不少施工场景会遇到多股控制电缆、动力电缆需要沿柜体侧壁、设备支架长距离排布的需求，如果直接将线缆裸露固定，不仅容易积灰沾染油污，长期受设备振动影响还可能出现线缆外皮磨损、绝缘层破损的隐患，同时杂乱的走线也会给后期线路检修、回路排查带来极大阻碍，这款电缆管道的应用，刚好能解决这类实际工程问题。

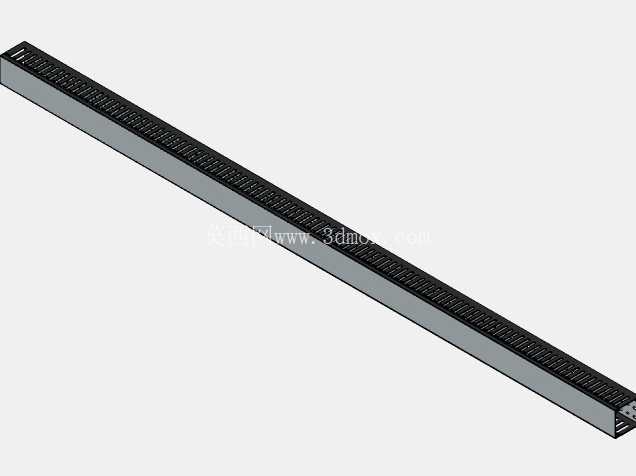

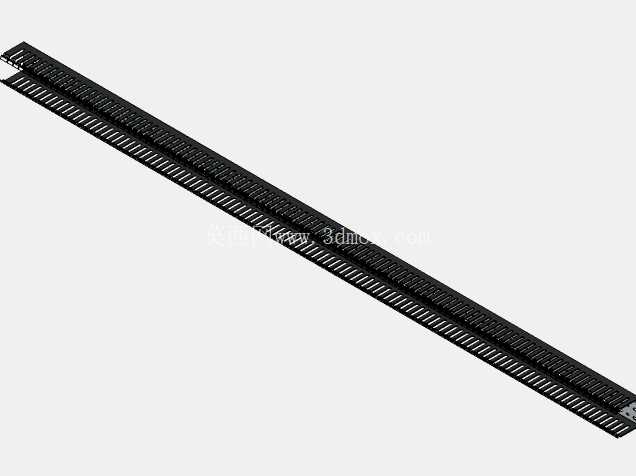

　　从结构设计来看，这款管道采用等截面方通结构，截面内净尺寸为80mm×80mm，能够容纳多股不同线径的控制电缆、小截面动力电缆同时敷设，管道侧壁连续排布的通风格栅，是设计中兼顾防护与散热的关键细节——封闭的管道主体可以阻挡大部分粉尘、飞溅的切削液或油污接触线缆外皮，而格栅缝隙又能保证管道内部空气流通，避免多股电缆长时间通电运行时热量在密闭空间内积聚，降低线缆因过热加速绝缘老化的风险。管道的端部做了平齐裁切处理，现场安装时可以根据实际布线长度，使用普通型材切割工具按需截断，不需要额外做端部坡口处理，截断面不会出现尖锐毛刺，穿线时不会刮伤线缆外皮。

　　安装边界方面，这款管道的外轮廓尺寸规整，背部为平整安装面，可以通过卡扣、抱箍或者自攻螺丝直接固定在配电柜内壁、变压器支架侧面、车间布线桥架的侧方延伸段，安装时不需要预留额外的操作空间，管道之间可以通过配套的直通接头、转角接头实现拼接，能够适配现场直线布线、直角转弯、T型分线等多种走线需求。和传统的封闭式金属走线槽相比，这款格栅式电缆管道的自重更轻，单米重量不到同规格封闭式铁线槽的三分之一，长距离架空布设时对支架的载荷要求更低，同时格栅结构也方便运维人员在不拆开管道盖板的情况下，直接观察内部线缆的排布状态、外皮是否有破损变色的情况，日常巡检的效率更高。

　　在实际选型应用中，这款80×80规格的管道，单根可容纳的线缆总量需要根据线缆外径计算，常规1.5平方控制电缆可同时敷设30-40根，6平方动力电缆可同时敷设8-10根，能够覆盖大部分中小型变压器配套二次回路布线、车间设备控制柜到现场操作柱之间的线缆防护需求。设计建模时，对格栅的间距做了反复校核，既保证格栅的通风面积足够，又控制格栅缝隙宽度不超过10mm，避免现场施工或者运维时，手指或者细小工具误伸入管道内部触碰带电线缆，同时格栅的加强筋结构也保证了管道整体的抗形变能力，在1米跨度的架空安装场景下，管道中部的形变量不超过2mm，不会因为长期受力出现弯曲变形、卡扣松脱的问题。

　　不少现场施工人员在布线时会遇到线缆需要分线的场景，这款管道的侧壁格栅也可以作为分线出口，需要引出分支线缆时，只需要对应位置的格栅条掰除，就可以将分支线缆从侧面引出，不需要额外在管道壁上钻孔开洞，大幅减少现场施工的工作量。管道的内壁做了光滑处理，没有凸起的注塑接缝或者金属毛边，穿线时可以直接使用穿线器牵引线缆穿过整段管道，不会出现线缆卡顿、外皮被刮蹭的情况。和PVC材质的普通走线槽相比，这款管道的材质耐温范围更广，在变压器周边长期处于40-60℃的环境温度下，不会出现材质软化、变形脆化的问题，使用寿命可以匹配配电设备的整体运维周期，不需要频繁更换维护。

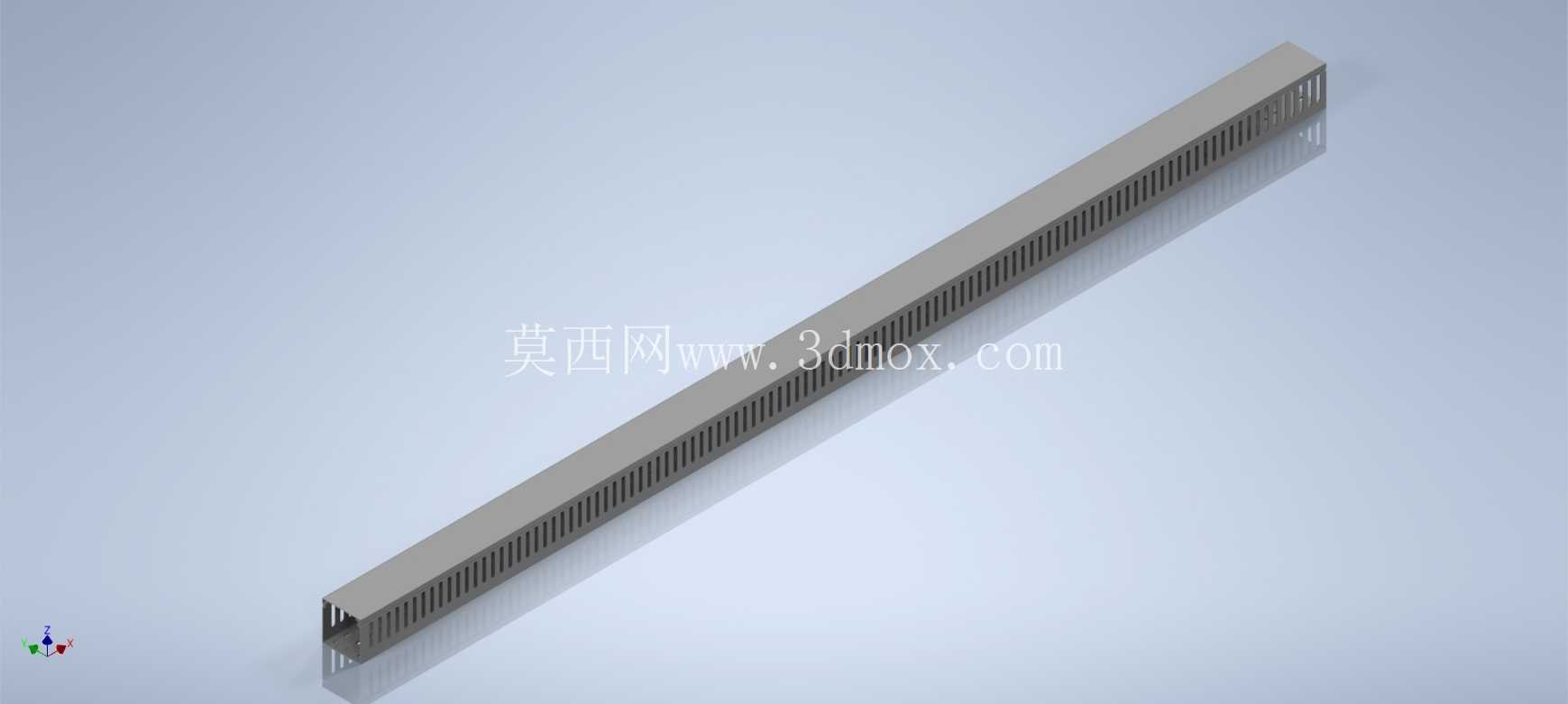

　　从三维建模的角度来看，这款构件的建模逻辑遵循等截面拉伸加阵列切除的思路，先绘制80×80的方通截面轮廓，预留出3mm的壁厚，再绘制单个格栅的切除轮廓，沿管道长度方向做等距阵列，阵列间距控制在15mm，保证格栅排布均匀，同时对所有的棱边做0.5mm的圆角处理，避免应力集中，也符合实际产品的注塑或者冲压成型工艺要求。建模时需要注意管道端部的安装定位卡槽尺寸，卡槽深度2mm，宽度与配套接头的插接尺寸匹配，保证拼接时的配合公差在0.2mm以内，现场安装时不需要额外打磨就能实现紧密拼接，不会出现拼接缝隙过大、线缆外露的问题。
