CompactNSX400四极塑壳断路器结构设计

　　在低压配电系统的终端配电、动力配电回路中，塑壳断路器是承担过载、短路、欠压保护的核心元件，这款四极结构的Compact NSX400断路器，主要应用于三相四线制的配电场景，可同时对三根相线与中性线进行分断与保护，常见于工业厂房低压进线柜、车间动力分配箱、商业建筑主配电回路、数据中心UPS输出端等场景，能够在回路出现过载电流时延时脱扣切断线路，避免线缆过热引发绝缘老化甚至起火，在出现短路大电流时瞬时脱扣，将故障回路快速切除，防止故障范围扩大影响上级配电系统，同时也可作为线路的不频繁手动分合开关使用，满足日常运维过程中的回路断电操作需求。

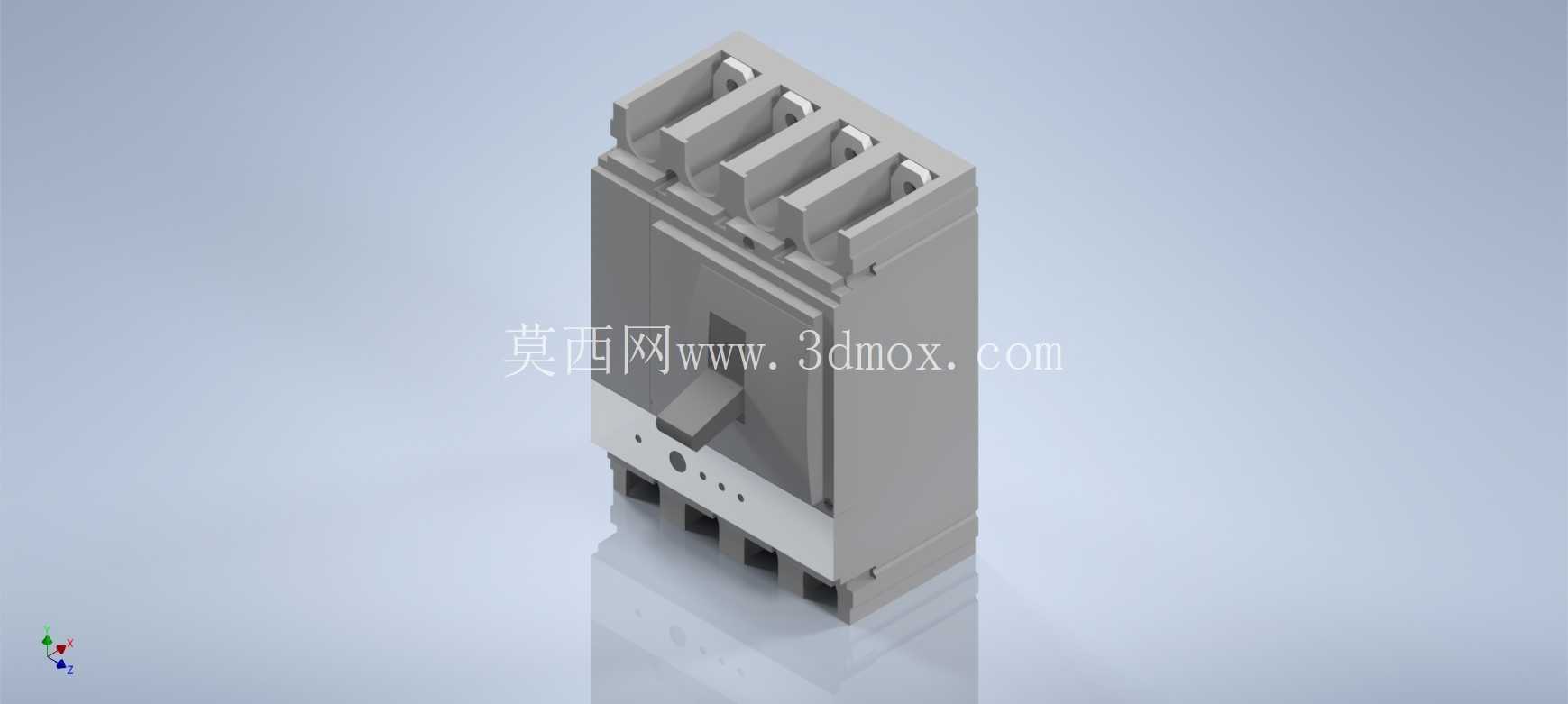

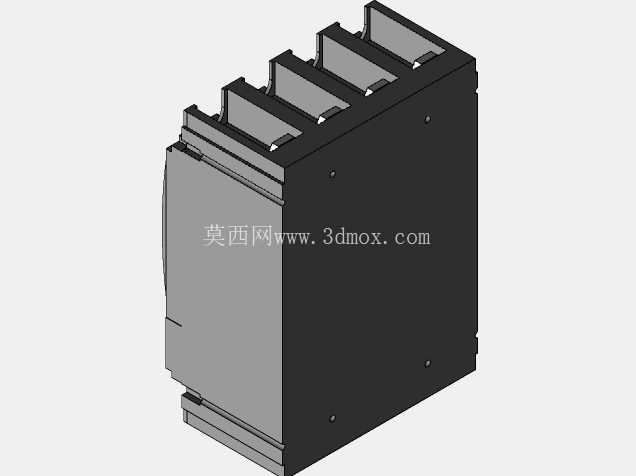

　　从结构设计来看，这款断路器采用模块化塑壳封装，外壳采用高强度阻燃工程塑料注塑成型，能够耐受分断过程中产生的电弧高温与内部压力，避免壳体破裂引发相间飞弧短路；操作手柄位于壳体正面中部，采用扳动式操作结构，手柄位置可清晰指示断路器的分合、脱扣三种状态，运维人员无需额外测量即可快速判断回路状态。进出线端子分布在壳体上下两端，四极端子等距排布，每个端子都配备压线紧固结构，可适配对应线径的铜芯电缆或铜排连接，端子区域设计有独立的隔弧挡板，避免接线时不同极之间的误碰短路，同时也能在分断故障电流时约束电弧溢出范围。在设计建模过程中，需要重点把控安装边界与外形尺寸的匹配性：这款断路器采用标准导轨加螺栓固定的安装方式，背部设计有适配标准35mm电气安装导轨的卡扣结构，同时预留了螺栓固定孔位，可满足不同安装场景的固定需求；壳体整体宽度按照四极极数等宽排布，深度方向预留了操作手柄的扳动行程空间，安装时需要在柜体内部预留足够的进出线弯曲半径空间，端子接线完成后需要保证线缆与柜体侧壁、其他电气元件之间的安全电气间隙，避免出现爬电距离不足的问题。

　　内部结构上，脱扣器模块、触头系统、灭弧室沿壳体纵向排布，灭弧室采用栅片式结构，能够在分断短路电流时快速切割、冷却电弧，将电弧电压快速提升至电源电压以上实现熄弧，有效缩短分断时间，降低分断过程中对触头的烧蚀；触头系统采用银基合金触点，能够耐受多次分合操作与故障电流冲击，保证长期使用的接触可靠性，避免触点氧化、烧蚀引发的接触电阻过大、温升超标的问题。在进行三维建模时，需要准确还原每一处安装配合尺寸：包括安装孔的孔距、孔径，导轨卡扣的配合公差，端子的接线空间尺寸，操作手柄的运动行程范围，这些尺寸直接决定了该元件能否顺利装配到低压柜的安装梁上，以及与相邻元件、母排、线缆的配合是否合理。实际工程应用中，选型时需要根据回路的计算电流选择对应额定电流的脱扣器规格，同时校验断路器的分断能力是否大于安装点的预期短路电流，避免分断能力不足导致断路器本体炸裂；安装过程中需要严格按照相序标识进行接线，中性极的连接需要可靠，避免中性线断线导致后端单相设备过压损坏；日常运维时需要定期检查端子的紧固力矩，避免长期运行过程中端子松动引发温升过高，同时操作机构的活动部位无需额外加注润滑油，塑壳结构本身的自润滑特性即可满足长期操作的灵活性需求。

　　这款四极断路器相比三极产品，增加了中性极的分断与保护能力，在三相负载不平衡、存在大量单相负荷的配电场景中，能够避免中性线过流引发的故障，同时在检修断电时可同时断开中性线，避免后端线路出现带电风险，提升运维操作的安全性。建模过程中对于壳体表面的散热筋结构、端子标识的凹凸特征、操作手柄的防滑纹理都做了准确还原，能够直接用于低压柜的装配干涉检查、母排走向设计、运维模拟演示等场景，帮助结构设计人员在柜体设计阶段就完成元件布局的校验，减少生产装配阶段的干涉问题，提升配电设备的设计效率与装配合理性。
