导轨式熔断器隔离开关结构设计

　　在低压终端配电系统的末端回路保护场景中，这类导轨式安装的熔断器隔离开关是应用占比极高的保护类元件，常见于工业厂房动力配电箱、楼宇照明配电回路、设备现场控制箱的进线或出线侧，承担回路过载、短路故障时的快速分断，同时具备明显断开点的隔离功能，满足检修作业时的电气安全间隙要求。

　　从实际使用的功能逻辑来看，该元件整合了熔断器座与隔离开关的双重属性，相较于传统分体式的熔断器底座加独立隔离开关的组合方案，一体化结构大幅压缩了柜内安装的空间占用，单极元件的宽度适配标准35mmDIN导轨的安装模数，相邻元件拼装时不会出现干涉，适配主流配电箱的模数化安装孔位布局。操作时通过外部拨动手柄实现动触头与静触头的合分，熔断器载熔件集成在动触头侧，分闸状态下熔断器完全不带电，更换熔芯时无需额外断开上级电源，仅需确认本回路无负载后即可操作，大幅降低运维作业的触电风险。

　　结构设计层面，外壳采用阻燃级热固性工程塑料材质，满足低压电器的耐燃、耐电弧冲击要求，壳体的拼接缝隙做了错位挡边设计，避免分断故障电流时电弧从缝隙处喷出引发相间短路。进出线端采用压线框式接线结构，适配1.5-16平方毫米的铜芯导线，接线螺钉的防脱落设计避免安装过程中螺钉掉落至柜内引发电气故障，接线端的标识清晰区分进线侧与出线侧，符合低压配电系统的接线规范要求。底部的导轨卡扣采用弹性锁紧结构，安装时仅需对准导轨按压即可卡紧，拆卸时用一字螺丝刀撬动卡扣解锁即可快速取下，无需额外的固定螺丝，适配现场快速装配、后期元件更换的作业需求。

　　安装边界方面，单极元件的高度方向适配常规配电箱的内部安装深度，元件顶部操作手柄的操作行程预留足够的操作空间，不会与配电箱门体的加强筋产生干涉，相邻多极拼装时，各极之间的绝缘隔板有效隔绝极间电弧，满足AC400V系统的电气间隙与爬电距离要求。触头系统采用铜质镀银处理，降低长期载流时的接触电阻，避免大电流工况下触头过热引发的元件烧毁，载熔件的尺寸适配标准RT18系列圆筒形帽熔断器，熔芯更换时的通用性强，无需采购专用规格的配件，降低后期运维的配件储备成本。

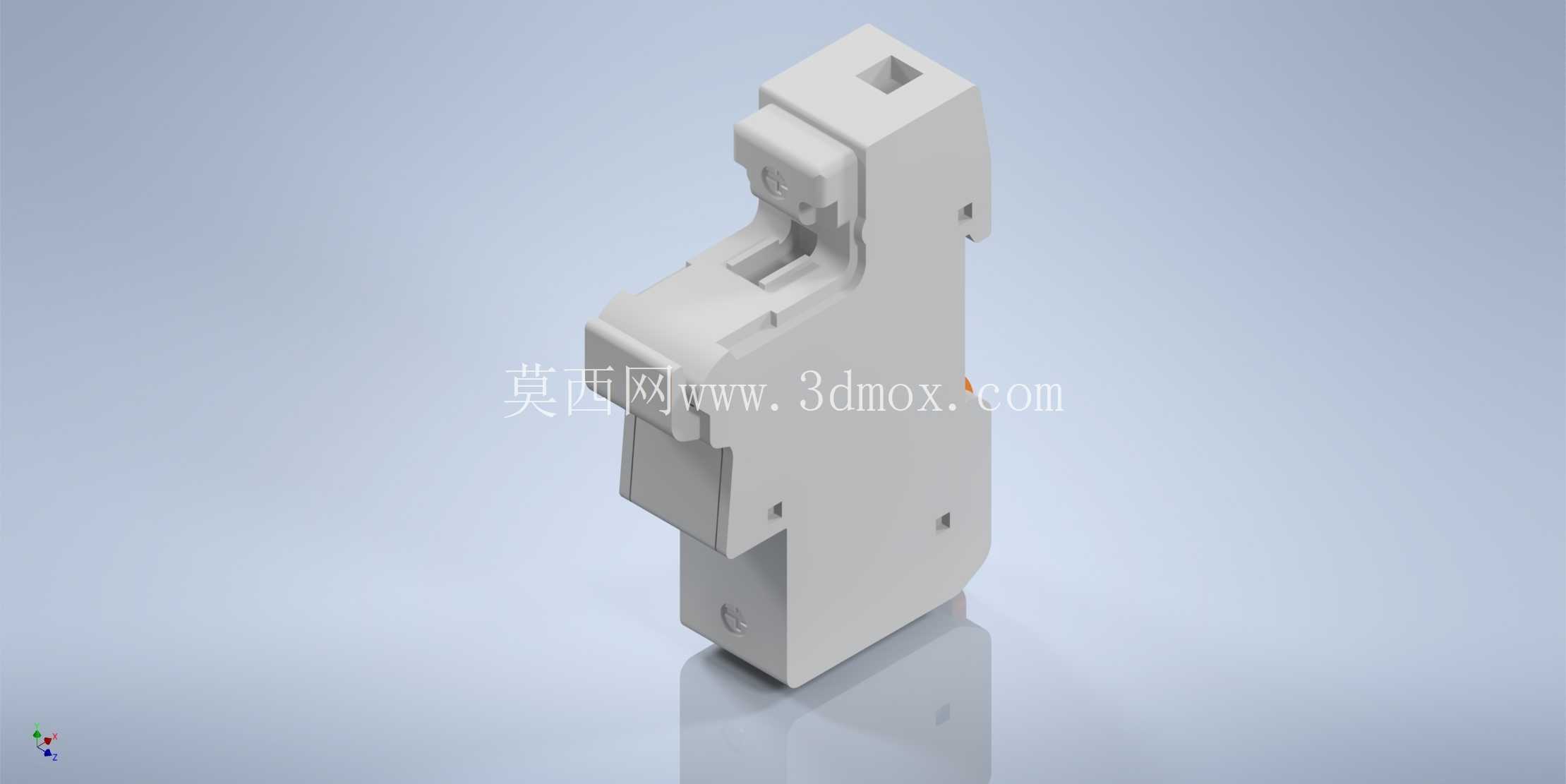

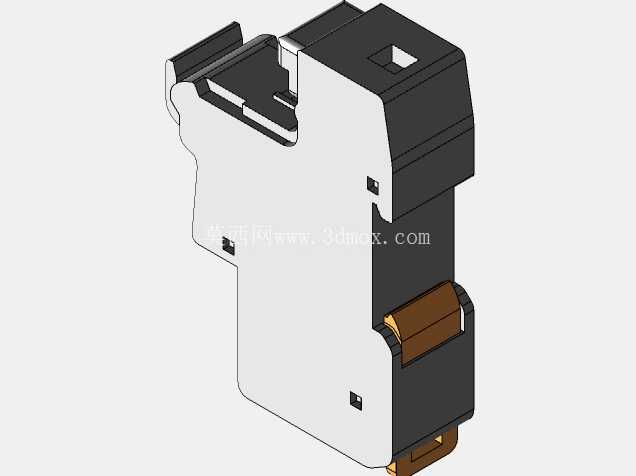

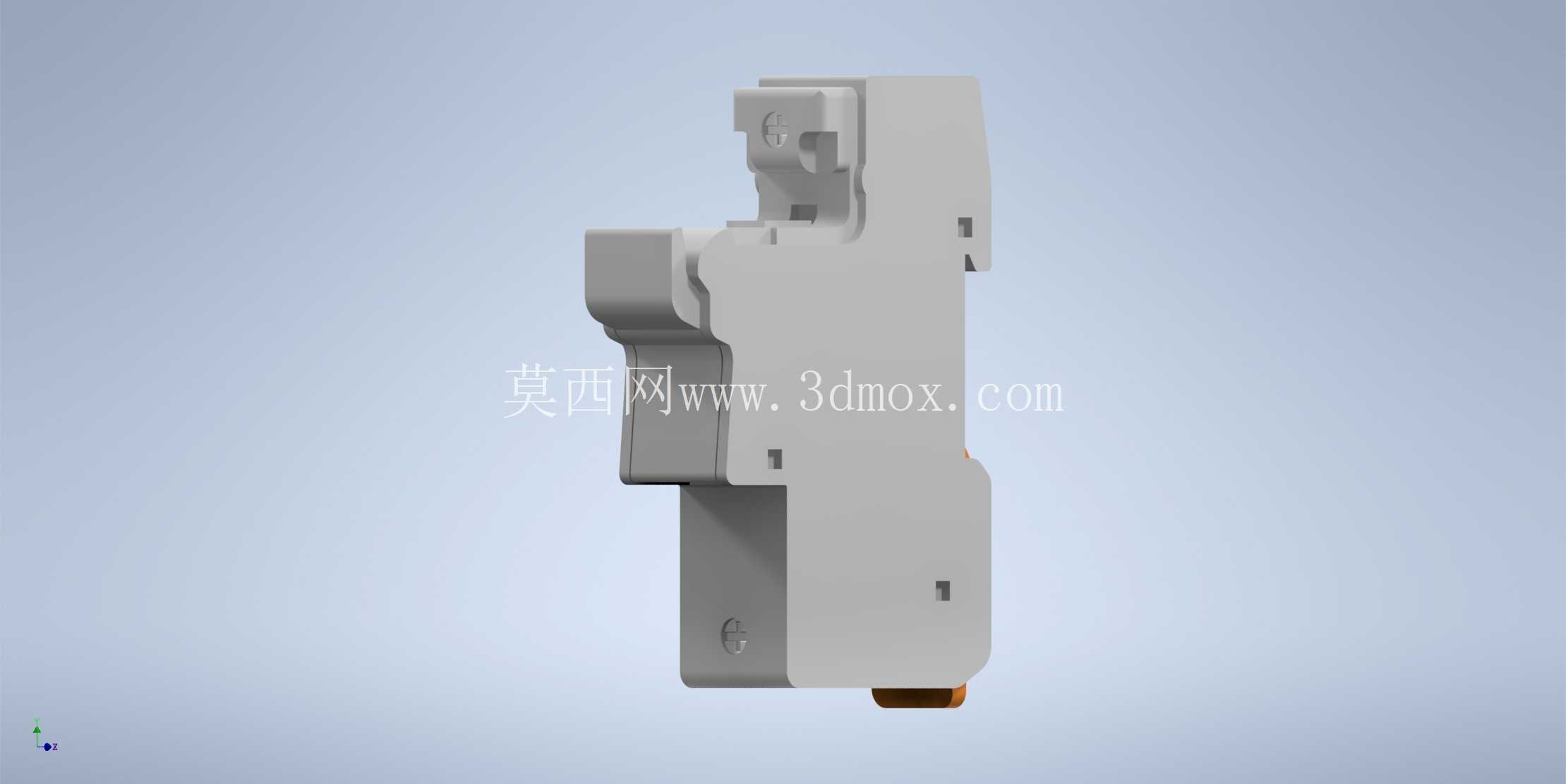

　　从三维建模的角度来看，该模型完整还原了元件的外部装配特征，包括导轨卡扣的弹性结构细节、接线端子的压线框形态、操作手柄的限位结构、壳体表面的散热筋布局，建模过程中严格遵循模数化配电元件的尺寸公差要求，所有安装配合面的尺寸偏差控制在合理范围内，可直接用于配电箱的三维布局布线设计，提前校验柜内元件的安装间隙、导线弯曲半径是否满足布线规范，避免实际装配时出现元件干涉、接线空间不足的问题。模型的细节还原度覆盖了实际产品的所有装配特征，包括壳体表面的标识刻印位置、操作手柄的分合指示标记、底部卡扣的解锁凸台结构，能够直接用于配电系统的数字化样机搭建，为低压配电回路的虚拟装配、运维模拟提供精准的元件模型支撑。

　　在实际工程选型过程中，这类元件的额定电流等级覆盖2A-125A区间，可根据回路的负载电流、预期短路电流等级选择适配的熔芯规格，模型的外形尺寸与主流厂商的同规格产品完全兼容，可直接替换不同品牌的同类型元件，无需调整配电箱的安装孔位与导轨布局。元件的操作力设计符合人体工程学要求，分合闸操作时的手感清晰，合分位置的指示明确，避免运维人员出现误判，同时壳体的抗冲击性能满足配电设备运输、安装过程中的机械强度要求，不会因轻微磕碰出现壳体开裂、结构变形的问题。
