TLV38数显温控仪表柜体安装结构

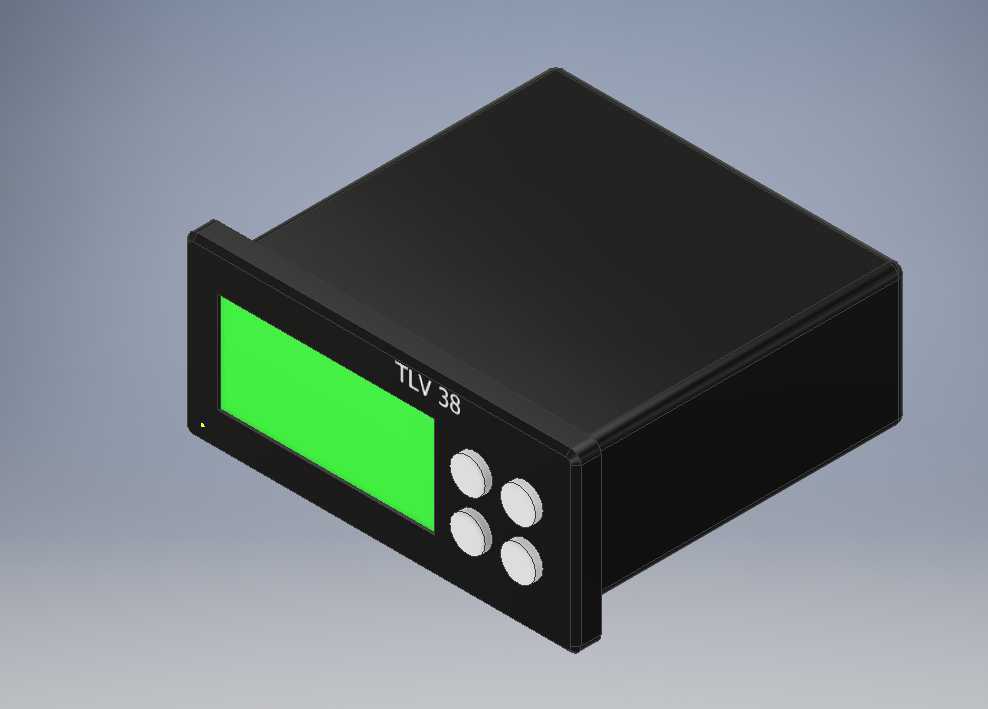

　　这款TLV38数显温控仪表的三维结构，围绕工业控制柜面板嵌入式安装场景完成整体建模，主体采用黑色方形壳体搭配前置绿色背光显示屏与四枚操作按键，正面丝印TLV38标识，完整还原了小型工业温控表的真实装配形态。从现场使用维度来看，这类仪表广泛部署在恒温试验设备、工业烘箱、制冷机组、配电温控柜、小型加热模组以及产线温控工位中，核心作用是实时采集被控点位温度，通过显示屏输出当前数值，配合按键完成温度阈值设定、参数校准与工作模式切换，部分同规格产品还可输出开关量信号，联动后端加热、制冷或报警回路，实现温度闭环管控。

　　建模过程中优先还原了面板安装类仪表的核心边界特征：壳体前端带有突出于主体的安装法兰边，这一结构是嵌入式安装的关键定位面，安装时只需在控制柜门板开出对应尺寸的方孔，将仪表主体从柜前推入开孔，法兰边贴合柜门外表面，再通过壳体后侧配套的卡扣支架从柜内锁紧，即可完成固定，无需额外打孔攻丝，适配常规厚度的冷轧钢控制柜门板，也可兼容绝缘材质的设备面板。壳体整体为近似立方体的紧凑造型，纵深尺寸控制在柜内布线允许的范围内，不会过度占用柜内安装空间，后侧预留的接线区域可容纳温度传感器引线、电源进线与控制信号出线，接线完成后柜内走线仍能保持规整。

　　正面交互区域的布局完全贴合现场操作习惯：绿色背光液晶屏占据正面左侧主要区域，显示对比度高，在车间光照环境下也能清晰读取温度数值，不会因环境光线过强出现读数模糊的问题；四枚圆形操作按键竖向排布在显示屏右侧，按键凸起高度适中，操作人员戴薄劳保手套也可准确按压，避免误触；仪表型号标识丝印在显示屏与按键之间的面板区域，运维人员巡检时可快速识别设备型号，匹配对应的参数手册。壳体边角做了小弧度倒角处理，既避免安装搬运过程中锐边划伤操作人员，也能减少塑料壳体注塑成型时的应力集中问题，提升壳体结构强度。

　　从结构设计逻辑来看，这款仪表的壳体分为前面板与主壳身两部分，前面板作为交互与定位的集成部件，集成了显示窗口、按键安装位与型号标识区域，主壳身则用于容纳内部PCB控制板、接线端子与传感信号处理模块，前后壳通过卡扣或侧边螺丝完成装配，拆装便捷，便于后期内部元件的检修与更换。建模时对显示窗口的透光区域、按键的配合间隙、法兰边的厚度都做了写实还原，显示窗口与内部液晶屏之间预留了密封衬垫的安装空间，可阻挡车间粉尘、少量飞溅水汽进入仪表内部，适配多粉尘、轻度潮湿的工业现场环境。

　　在成套设备配套选型时，这类48规格类方形温控表的开孔尺寸属于行业通用尺寸范畴，不同品牌同规格产品的安装开孔基本兼容，设备厂商在做柜体布局时，只需在面板排布区域预留对应方形开孔，即可完成该仪表的安装，相邻仪表之间保留少量散热间隙即可，无需为单台仪表预留过大安装空间。仪表自身工作时内部电路发热量极低，依靠壳体自然散热即可满足长期运行需求，不需要额外加装散热风扇，降低了配套设备的故障点。模型完整呈现了仪表的外部所有装配特征，既可以直接用于控制柜三维布局时的干涉检查，确认仪表推入开孔后后侧壳身不会与柜内安装的导轨、端子排、走线槽发生碰撞，也可以作为非标小型温控设备外观结构设计的参考，帮助结构工程师快速完成面板类仪表的安装位设计，减少反复核对实物尺寸的工作量。

　　此外，模型中按键的排布位置、显示屏的可视角度范围都按照真实人机交互逻辑设定，操作人员站在柜前正常操作高度时，视线可垂直覆盖显示屏区域，不需要弯腰或侧身即可读取数值、完成参数设置，符合工控面板的人机工程设计要求。壳体表面采用哑光黑处理，不会在车间照明下产生反光干扰读数，整体外观简洁规整，与工业控制柜内其他低压电器的视觉风格保持统一，成套设备组装后整体布局协调。
