嵌入式电参数采集显示终端结构设计

项目分类:变压器/电感器 发布时间:2025-01-13 ID:899053
  • 嵌入式电参数采集显示终端结构设计
  • 嵌入式电参数采集显示终端结构设计
  • 嵌入式电参数采集显示终端结构设计
  • 嵌入式电参数采集显示终端结构设计

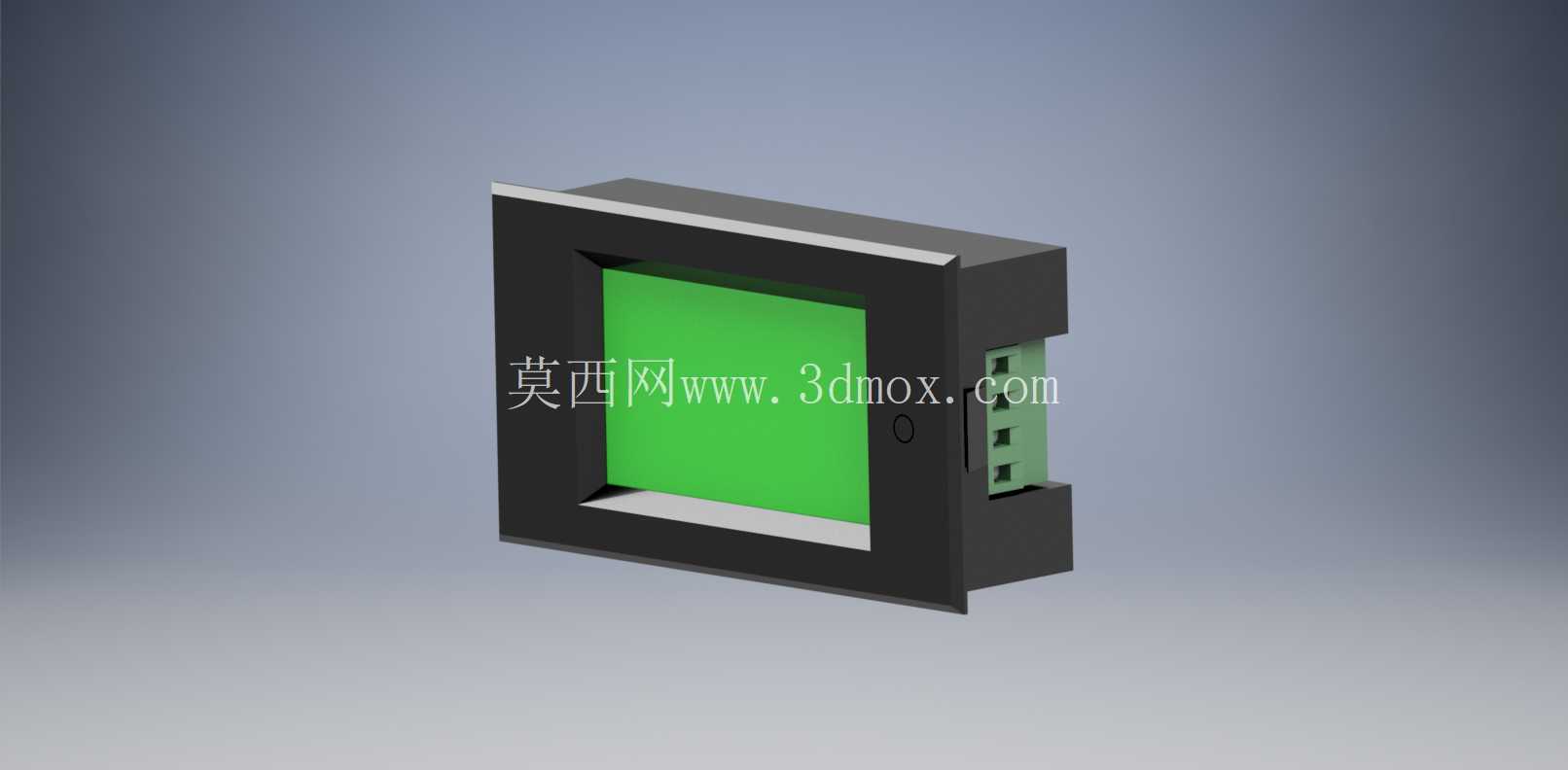

  这款嵌入式安装的电参数采集显示终端,在低压配电末端的设备状态监测场景中应用十分广泛,常见于小型分布式配电回路、工业设备单机供电支路、民用能耗计量点位的参数采集环节,可同时覆盖回路电参数采集、外接传感信号接入、张力信号转换、电位状态输出等复合功能,替代传统分立元件搭建的采集回路,大幅缩减柜内安装空间占用。从结构设计逻辑来看,整机采用前装嵌入式的卡扣固定方案,前面板突出安装面1.5mm,做了细微的倒角过渡,避免安装后边缘割手,同时前面板与安装面板之间预留0.8mm的密封胶条安装槽,可适配IP54级的柜面防护需求,应对配电房内轻微凝露、粉尘附着的使用环境。显示区域采用高亮绿底断码液晶屏,可视角度覆盖水平120度、垂直100度,无需额外背光补光即可在常规配电房照明环境下清晰读数,屏幕外围做了2mm宽的黑色遮光边框,避免侧面光线直射屏幕造成的反光干扰,适合运维人员远距离快速识别回路运行参数。机身主体采用阻燃ABS材质注塑成型,壳体壁厚均匀控制在2.2mm,既满足结构强度要求,也避免注塑过程中出现缩痕、翘曲等缺陷,壳体拼接处采用凹凸槽止口结构,配合超声波焊接工艺,无需额外螺丝固定即可实现壳体的可靠连接,同时阻断粉尘从拼接缝隙进入内部的路径。

  侧面的接线端子区域采用下沉式设计,端子座与壳体一体注塑成型,端子间距为5.08mm,满足低压配电回路的电气间隙要求,可接入0-5A电流信号、0-300V电压信号,同时预留3路外接传感信号接口,可对接张力传感器、电位器等外围检测元件,实现多类型信号的集中采集处理。安装边界尺寸方面,整机嵌入部分的长宽尺寸为72mm*72mm,适配行业通用的72型柜面开孔尺寸,嵌入深度为45mm,对柜内纵深空间要求极低,即使是厚度较薄的壁挂式小型配电箱也可顺利安装,不会与柜内的走线槽、微型断路器等部件产生干涉。

  端子接线方向为垂直于机身侧面,接线完成后导线自然向下排布,不会额外占用柜内纵深空间,同时端子处配备可插拔的压线盖板,接线完成后盖板可遮挡裸露的金属接线端,避免运维过程中误触带电部位造成安全隐患。从功能集成的角度来看,这款终端将传统分立安装的电参数采集模块、张力信号转换模块、电位输出端子整合在同一壳体内,内部PCB板采用分层排布结构,电源层与信号层做了完整的覆铜隔离,避免强电回路对微弱传感信号造成电磁干扰,信号采集端预留了RC滤波电路的焊盘位置,可根据实际使用场景的电磁干扰强度选择是否焊接滤波元件,适配不同复杂度的工业现场环境。

  前面板的显示区域与内部PCB板之间设置了一层黑色EVA泡棉衬垫,一方面可以阻挡环境光线从屏幕与壳体的缝隙处漏入造成显示发虚,另一方面也可以缓冲运输、安装过程中震动对屏幕的冲击,降低屏幕碎裂的风险。机身尾部预留了标准的RS485通讯接口位置,可根据需求拓展通讯功能,将采集到的电参数、张力数据、电位状态上传至后台监控系统,实现配电回路的远程状态监测。在实际选型应用中,这类集成式采集终端相比传统分立元件搭建的采集系统,装配效率可提升60%以上,无需分别为每个模块设计安装支架、排布连接导线,仅需在柜面开好对应尺寸的安装孔,推入设备卡紧卡扣即可完成机械固定,后续接线仅需接入主回路采样线、外接传感器线与通讯线即可完成装配,大幅降低现场施工的人工成本。同时一体化的结构设计也减少了回路中的连接节点,降低了因导线松动、接触不良造成的采集故障,提升整个监测回路的运行可靠性。
